专利号: 2020109493175
申请人: 武汉唯捷奥美科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

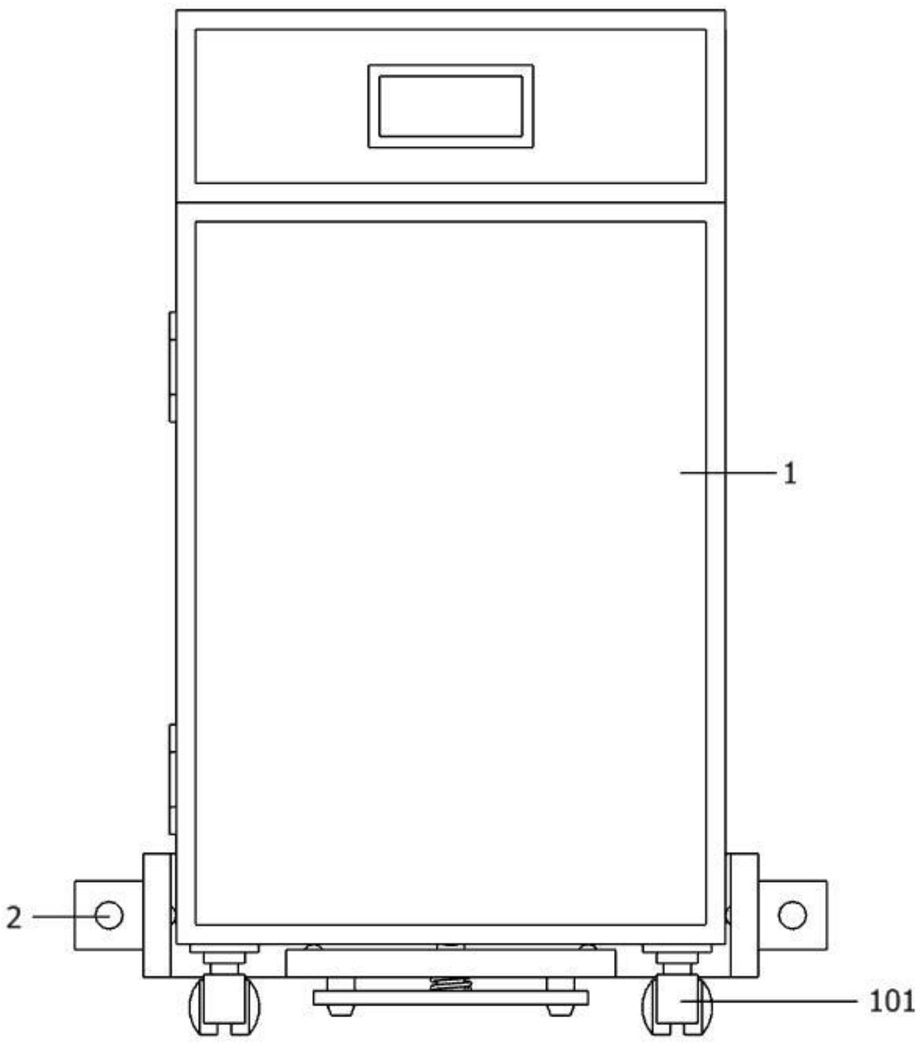

1.一种便于安装的生物科技孵化箱,其特征在于:包括孵化箱(1),所述安装限位机构(2)经由左右限位机构(201)和前后限位机构(202)共同组成,且前后限位机构(202)固定安装在左右限位机构(201)底部前侧;所述孵化箱(1)滑动安装于前后限位机构(202)内端区域并与左右限位机构(201)插接配合;所述孵化箱(1)与安装限位机构(2)安装状态下,孵化箱(1)位于两块矩形侧板(20102)之间,且孵化箱(1)侧端面与滚珠A(20103)滑动相接触,孵化箱(1)底端面位于矩形底板(20106)上侧方,且孵化箱(1)底端面与两颗滚珠B(20107)滑动相接触,孵化箱(1)底端面所固定安装的万向轮(101)位于矩形侧板(20102)与矩形底板(20106)之间的空隙部位,圆形插接柱(20203)插接在圆形限位凹槽(102)内,两根复位弹簧A(20105)前端与孵化箱(1)后端面相接触,且两根复位弹簧A(20105)处于压缩状态,复位弹簧B(20206)处于普通伸展状态下,倾斜切断面(20204)的倾斜面靠下部位与孵化箱(1)底端面处于同一水平面,两块橡胶垫(20207)底端面位于万向轮(101)底端上侧方部位,当两块橡胶垫(20207)底端面与万向轮(101)底端平齐时,圆形插接柱(20203)顶端及滚珠D(20205)均位于圆形贯通孔(20109)内,两根圆形限位柱(20202)顶端面位于滚珠C(20111)上侧方部位。

2.如权利要求1所述一种便于安装的生物科技孵化箱,其特征在于:所述孵化箱(1)包括有万向轮(101)、圆形限位凹槽(102),孵化箱(1)底端面四处边缘夹角部位均安装有一组万向轮(101),孵化箱(1)底端面相邻前侧方中间部位开设有一处圆形限位凹槽(102),孵化箱(1)底端面后侧边缘部位倒圆角处理。

3.如权利要求1所述一种便于安装的生物科技孵化箱,其特征在于:所述左右限位机构(201)包括有矩形主板(20101)、矩形侧板(20102)、滚珠A(20103)、方形安装板(20104),矩形主板(20101)前端面左右两侧均焊接有一块矩形侧板(20102),两块矩形侧板(20102)相对端面前侧方中间部位均内嵌转动安装有一颗滚珠A(20103),两块矩形侧板(20102)相反端面后侧方中间部位均焊接有一块开设有安装孔位的方形安装板(20104),且方形安装板(20104)后端面与矩形主板(20101)后端面处于同一水平面。

4.如权利要求1所述一种便于安装的生物科技孵化箱,其特征在于:所述左右限位机构(201)包括有复位弹簧A(20105),矩形主板(20101)前端面呈左右对称状共焊接有两根复位弹簧A(20105),两根复位弹簧A(20105)共同组成孵化箱(1)的自动推出结构。

5.如权利要求1所述一种便于安装的生物科技孵化箱,其特征在于:所述左右限位机构(201)包括有矩形底板(20106)、滚珠B(20107)、圆形贯通孔(20109)、圆形收纳凹槽(20110),矩形主板(20101)前端面下侧方中间部位焊接有一块矩形底板(20106),且矩形底板(20106)顶端面前侧方两处边缘夹角部位均内嵌转动安装有一颗滚珠B(20107),矩形底板(20106)底端面前侧方中间部位开设有一处圆形收纳凹槽(20110),且矩形底板(20106)顶端面开设有一处与圆形收纳凹槽(20110)同轴心相贯通的圆形贯通孔(20109)。

6.如权利要求1所述一种便于安装的生物科技孵化箱,其特征在于:所述左右限位机构(201)包括有圆形限位通孔(20108)、滚珠C(20111),矩形主板(20101)前端面前侧方呈左右对称状共开设有两处圆形限位通孔(20108),两处圆形限位通孔(20108)内周面相邻矩形主板(20101)底端面部位均呈环形阵列状各内嵌转动安装有四颗滚珠C(20111)。

7.如权利要求1所述一种便于安装的生物科技孵化箱,其特征在于:所述前后限位机构(202)包括有矩形压板(20201)、圆形限位柱(20202)、圆形插接柱(20203)、复位弹簧B(20206)、橡胶垫(20207),矩形压板(20201)顶端面后侧方呈左右对称状共固定连接有两根圆形限位柱(20202),两根圆形限位柱(20202)通过滚珠C(20111)滑动连接在两处圆形限位通孔(20108)内,矩形压板(20201)顶端面后侧方中间部位固定连接有一根圆形插接柱(20203),且圆形插接柱(20203)直径小于圆形贯通孔(20109)直径,圆形插接柱(20203)外围套接有一根复位弹簧B(20206),且复位弹簧B(20206)底端与矩形压板(20201)顶端面固定相连接,复位弹簧B(20206)顶端固定连接在圆形收纳凹槽(20110)内端顶面,矩形压板(20201)底端面左右两侧均粘接有一块橡胶垫(20207)。

8.如权利要求1所述一种便于安装的生物科技孵化箱,其特征在于:所述前后限位机构(202)包括有倾斜切断面(20204)、滚珠D(20205),圆形插接柱(20203)顶端面朝前侧开设有一处倾斜切断面(20204),圆形插接柱(20203)顶端面后侧方内嵌转动安装有一颗滚珠D(20205)。
