专利号: 2020109505810
申请人: 深圳市众凌泰科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

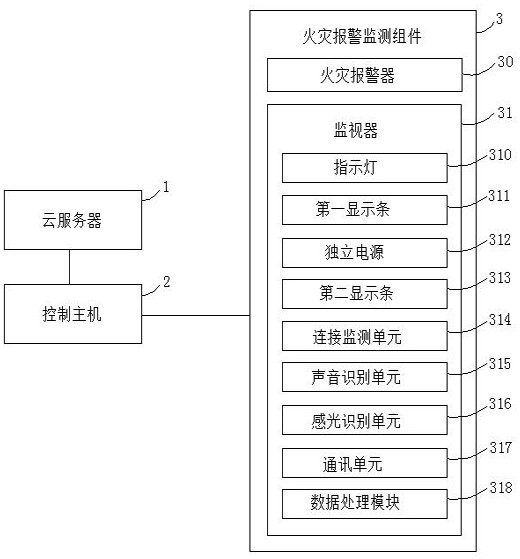

1.一种联动式自动火灾报警系统,其特征在于,包括云服务器、控制主机以及多个分布设置在建筑内每一层的火灾报警监测组件;所述云服务器与所述控制主机通讯连接,所述火灾报警监测组件包括火灾报警器和接收所述火灾报警器报警状态的监视器,所述控制主机与多个所述监视器均无线通讯连接;

所述监视器上均设置有多个指示灯,单个所述监视器上的多个所述指示灯与建筑内所有的所述火灾报警器一一对应,且所述火灾报警器上设置有与监测到的火灾烟浓度的大小对应的多个报警等级,所述指示灯的灯亮度随报警等级的增高而增强;所述监视器上还设置有对应显示上下层之间逃生通道的第一显示条,所述第一显示条的两端均设置有一所述指示灯,位于所述第一显示条的两端的所述指示灯对应指示所述第一显示条对应的实际逃生通道段两端安装的火灾报警器的报警状态;

所述第一显示条包括导光管、套设在所述导光管外的遮光套,以及套设在所述遮光套外的显光套;所述导光管包括两导光柱和连接两所述导光柱的绝缘的不透光柱;所述不透光柱两端分别设置有与两所述导光柱分别正对的光敏开关,所述不透光柱的侧面设置有两个接电引脚和光效灯;所述接电引脚端部贯穿所述遮光套和所述显光套,所述遮光套上设置有供所述光效灯通过的过孔;两个所述接电引脚、两个所述光敏开关以及所述光效灯串联连接;所述监视器内设置有为多个所述第一显示条供电的独立电源,所述第一显示条上两个所述接电引脚分别与所述独立电源的正负极电连接;

通过在相邻楼层之间的逃生通道的两端路口处均设置的火灾报警器,并在两个火灾报警器对应的两个指示灯之间设置第一显示条,当逃生通道的两端路口处的火灾报警器均检测到火灾进行报警时,两个指示灯均亮起,使得两个光敏开关受光照后阻值减小,光效灯通电亮起,光效灯的光线照射在显光套上点亮显光套,且火灾越严重则报警等级越高,进而指示灯亮度越高,光敏开关阻值越小,光效灯的亮度越高,显光套越亮,代表该段逃生通道的风险程度也越高,为相邻楼层之间的逃生提供路线引导和风险预估。

2.根据权利要求1所述的联动式自动火灾报警系统,其特征在于,所述监视器上对应建筑内每一层的逃生通道上设置有多个所述指示灯,且构成逃生通道相邻所述指示灯之间设置有第二显示条,所述第二显示条与所述第一显示条结构一致且由所述独立电源供电。

3.根据权利要求1或2所述的联动式自动火灾报警系统,其特征在于,所述监视器与所述火灾报警器通过有线连接,所述火灾报警器检测到火情时通过有线发送电信号至所述监视器;所述监视器上设置有监测与所述火灾报警器之间的有线连接是否断开的连接监测单元。

4.根据权利要求3所述的联动式自动火灾报警系统,其特征在于,所述监视器上还设置有对所述火灾报警器的报警音进行监测的声音识别单元,以及对所述火灾报警器的指示灯进行监测的感光识别单元。

5.根据权利要求4所述的联动式自动火灾报警系统,其特征在于,所述监视器上还设置有通讯单元和数据处理模块;所述通讯单元用于与所述控制主机通讯;所述数据处理模块用于采集所述火灾报警器发送的电信号、所述声音识别单元的数据和所述感光识别单元的数据,并在三者中有至少两个判定为火灾时将火灾信息通过所述通讯单元发送至所述控制主机,所述数据处理模块根据所述控制主机发送的指令控制多个所述指示灯的亮度。

6.一种联动式自动火灾报警方法,根据权利要求1-5任一所述的联动式自动火灾报警系统,其特征在于,包括以下步骤:

第一步:监视器时刻监视其对应的火灾报警器,当出现火情时,火灾报警器报警,监视器被触发后通过无线网络向控制主机发送报警信号以及报警等级;

第二步:控制主机接收该报警信号和报警等级后,将报警信息上传至云服务器,并向建筑内所有的监视器发送触发报警的位置和报警等级,各监视器接收到该触发报警的位置和报警等级后控制对应位置的指示灯亮起对应的亮度,并进行向外界发出警示;

第三步:当位于相邻楼层之间的逃生通道的两端路口处的两个指示灯均亮起时,两个指示灯之间的第一显示条内的两个导光柱将指示灯发出光线分别导向两个光敏开关,光敏开关受光照后阻值减小,光效灯通电亮起,光效灯的光线照射在显光套上点亮显光套,对通道的风险程度进行指示。
