专利号: 2020109507178
申请人: 深圳市众凌泰科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-03-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

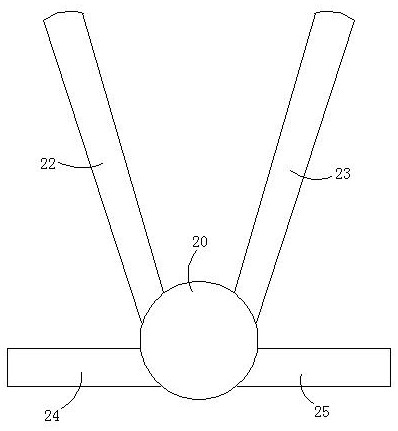

1.一种识别儿童滞留车内的安全锁装置,其特征在于,包括设置在车内的安全座椅和供儿童穿戴的背带;所述背带包括前连接块、后连接块、左肩带、右肩带、左腰带和右腰带;

所述左肩带和所述右肩带,一端均与所述后连接块固定连接,另一端均与所述前连接块固定连接;所述左腰带和所述右腰带,一端均与所述后连接块固定连接,另一端均设置有卡扣;所述前连接块上设置有与多个所述卡扣分别对应卡合的卡槽、电力锁、第一传感器、报警器和电源;

所述电力锁通电时将多个所述卡扣紧在所述卡槽内,所述电力锁断电时对多个所述卡扣解锁;所述后连接块上成型有定位槽,所述定位槽内分布设置有两个并排的铁片,和位于两个所述铁片之间的触压按钮,所述安全座椅上设置有同时吸附两个所述铁片的电磁铁,所述电磁铁形状与所述定位槽相匹配;两个所述铁片的通断电控制所述电力锁以及所述第一传感器的通断电;

所述识别儿童滞留车内的安全锁装置还包括可拆卸安装在所述定位槽内的封盖,和与所述第一传感器配合感应的第二传感器;所述封盖上设置有连通两个所述铁片的金属片;

所述封盖安装在所述定位槽上时,积压触发所述触压按钮,使得所述报警器断电;所述第二传感器远离所述第一传感器超过一定距离时发出警报。

2.根据权利要求1所述的识别儿童滞留车内的安全锁装置,其特征在于,所述电力锁包括锁臂、带动所述锁臂转动的驱动马达,和马达控制板;所述锁臂上设置有从所述卡槽的侧面伸入其内部的锁杆,所述卡扣的侧面设置有与所述锁杆配合的锁孔。

3.根据权利要求1所述的识别儿童滞留车内的安全锁装置,其特征在于,两个所述铁片之间设置有绝缘条,所述绝缘条的上表面的高度低于所述铁片的上表面的高度。

4.根据权利要求1所述的识别儿童滞留车内的安全锁装置,其特征在于,所述封盖的外侧表面设置有外螺纹,所述定位槽的内壁设置有与所述外螺纹配合的内螺纹。

5.根据权利要求1所述的识别儿童滞留车内的安全锁装置,其特征在于,所述左肩带和所述右肩带内均布置有与所述铁片电连接的电连接线;所述电力锁和所述第一传感器串联连接。

6.一种识别儿童滞留车内的安全锁装置应用方法,其应用于权利要求1-5任一所述的识别儿童滞留车内的安全锁装置,其特征在于,包括两种应用模式:常规模式,儿童穿戴背带并将两个卡扣卡入对应的卡槽内,然后盖上封盖,使得电力锁和第一传感器得电运行,电力锁锁紧两个卡扣防止背带被脱下,家长携带第二传感器就可以与第一传感器进行配合距离感应,达到防丢保护目的;当封盖处于未装配状态或未装配好状态时,触压按钮处于顶起状态,报警器报警提醒;

乘车模式,在常规模式下,拆下封盖后,将儿童放置于车内的安全座椅上,开启电磁铁,而后将电磁铁插入定位槽内,电磁铁同时牢牢吸附住两个铁片,并使得两个铁片连通,电力锁和第一传感器得电运行,电力锁锁紧两个卡扣防止背带被脱下,以保障儿童的乘车安全,家长携带第二传感器就可以与第一传感器进行配合距离感应,避免出现儿童滞留车内情况发生。
