专利号: 2020109519457
申请人: 鹤壁职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

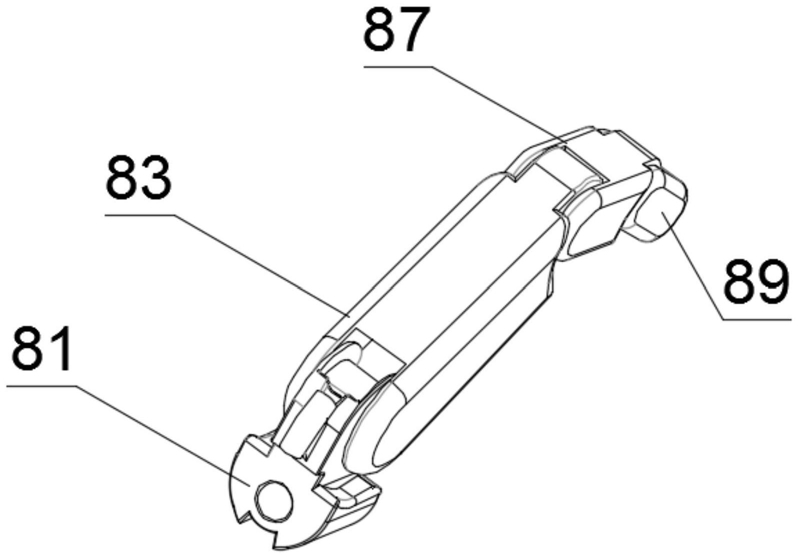

1.一种机械手指,其特征在于,包括限位卡块(81)、第二销孔(82)、第一指节(83)、第一插轴(84)、第一伸缩气缸(85)、第二插轴(86)、第二指节(87)、第二伸缩气缸(88)、第三指节(89)、第三插轴(810)、防滑垫片(811)和安装有机械手指的机械手,所述限位卡块(81)的端面中央开设有第二销孔(82),所述限位卡块(81)的一端活动连接安装有第一指节(83),且第一指节(83)的一端两侧插接安装有第一插轴(84),所述第一插轴(84)的一端插接安装在限位卡块(81)的端面,所述第一指节(83)的另一端两侧活动安装有第二插轴(86),且第二插轴(86)的外侧插接安装有第二指节(87),所述第一指节(83)的内部固定安装有第一伸缩气缸(85),且第一伸缩气缸(85)一端的第一活塞杆与第二指节(87)固定连接,所述第二指节(87)的另一端两侧活动安装有第三插轴(810),且第三插轴(810)的外侧插接安装有第三指节(89),所述第二指节(87)的内部固定安装有第二伸缩气缸(88),且第二伸缩气缸(88)一端的第二活塞杆与第三指节(89)固定连接,所述第三指节(89)的底部外侧贴合安装有防滑垫片(811);

所述安装有机械手指的机械手包括连接臂(1)、传动杆(2)、环形底板(3)、翻转马达(4)、定位轴承(5)、弯折组件(6)和限位组件(7),所述连接臂(1)的顶部端面连接安装有传动杆(2),所述传动杆(2)的顶部端面固定安装有环形底板(3),所述环形底板(3)的顶部上方设置有弯折组件(6),所述弯折组件(6)的一侧设置有翻转马达(4),且翻转马达(4)的一端连接安装有定位轴承(5),所述弯折组件(6)的一端设置有若干个限位组件(7),且限位组件(7)的外侧连接安装有机械手指;

所述弯折组件(6)包括掌板(61)、拇指端(62)、弯折槽(63)、弯折底座(64)和弯折肋板(65),所述弯折底座(64)固定安装在环形底板(3)的顶部端面,所述弯折底座(64)的顶部上方连接安装有若干个弯折肋板(65),所述弯折肋板(65)的顶部上方设置有掌板(61),且翻转马达(4)和定位轴承(5)分别设置在掌板(61)的两端,所述掌板(61)的底部端面开设有若干个弯折槽(63),且弯折肋板(65)插接安装在弯折槽(63)的内部,所述掌板(61)的外侧端面设置有五个拇指端(62),且所述拇指端(62)的一端安装有限位卡块(81)。

2.一种机械手,其特征在于,包括连接臂(1)、传动杆(2)、环形底板(3)、翻转马达(4)、定位轴承(5)、弯折组件(6)、限位组件(7)以及权利要求1中所述的机械手指,所述连接臂(1)的顶部端面连接安装有传动杆(2),所述传动杆(2)的顶部端面固定安装有环形底板(3),所述环形底板(3)的顶部上方设置有弯折组件(6),所述弯折组件(6)的一侧设置有翻转马达(4),且翻转马达(4)的一端连接安装有定位轴承(5),所述弯折组件(6)的一端设置有若干个限位组件(7),且限位组件(7)的外侧连接安装有机械手指;

所述弯折组件(6)包括掌板(61)、拇指端(62)、弯折槽(63)、弯折底座(64)和弯折肋板(65),所述弯折底座(64)固定安装在环形底板(3)的顶部端面,所述弯折底座(64)的顶部上方连接安装有若干个弯折肋板(65),所述弯折肋板(65)的顶部上方设置有掌板(61),且翻转马达(4)和定位轴承(5)分别设置在掌板(61)的两端,所述掌板(61)的底部端面开设有若干个弯折槽(63),且弯折肋板(65)插接安装在弯折槽(63)的内部,所述掌板(61)的外侧端面设置有五个拇指端(62),且所述拇指端(62)的一端安装有限位卡块(81)。

3.根据权利要求2所述的机械手,其特征在于,所述限位组件(7)包括限位板(71)、限位销轴(72)、第一销孔(73)、限位螺孔(74)和限位螺纹杆(75),所述限位板(71)固定安装在拇指端(62)的顶部两端,所述拇指端(62)顶部一端位置处的限位板(71)的端面中央开设有第一销孔(73),拇指端(62)顶部另一端位置处的限位板(71)的端面中央开设有盲孔,所述第一销孔(73)内插接安装有限位销轴(72),且限位销轴(72)的另一端贯穿第一销孔(73)与盲孔连接,所述限位销轴(72)的一端外壁开设有两个限位螺孔(74),且限位螺孔(74)的内部螺纹连接安装有限位螺纹杆(75)。

4.根据权利要求2所述的机械手,其特征在于,所述弯折槽(63)的内壁两侧均贴合安装有耐磨垫板,且弯折肋板(65)的两侧外壁均与耐磨垫板贴合连接。

5.根据权利要求2所述的机械手,其特征在于,所述掌板(61)的端面均开设有齿轮槽,且齿轮槽的内部均连接安装有传动齿轮,所述翻转马达(4)的一端设置有传动齿轮轴,且传动齿轮轴的一端穿过掌板(61)的传动齿轮与定位轴承(5)固定连接。

6.根据权利要求3所述的机械手,其特征在于,所述限位卡块(81)位于两个限位板(71)之间,且限位销轴(72)插接安装在第二销孔(82)的内部。
