专利号: 2020109538941
申请人: 西安建筑科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

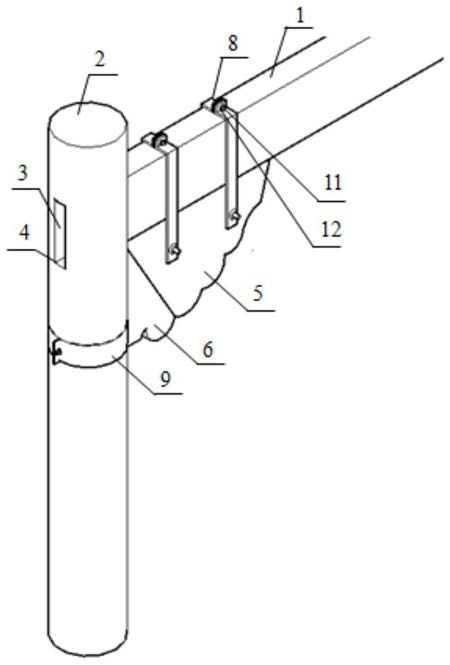

1.一种形状记忆合金阻尼器增强的榫卯节点,其特征在于,包括木梁(1)端部的榫头(3)和木柱(2)内的卯口(4),榫头(3)插入卯口(4),木梁(1)与木柱(2)之间设置有形状记忆合金阻尼器,木梁(1)通过连接件一(8)与形状记忆合金阻尼器相连,木柱(2)通过连接件二(9)与形状记忆合金阻尼器相连。

2.根据权利要求1所述的一种形状记忆合金阻尼器增强的榫卯节点,其特征在于,所述形状记忆合金阻尼器包括木质底板(6)、木质面板(5)和形状记忆合金弹簧(7),在木质底板(6)右半部和木质面板(5)左半部分加工成半板厚的带槽带(10)的扇形木板,所述槽带(10)是以榫头(3)的转动点为圆心,以木质底板(6)半径的1/3和2/3为半径的两圆弧状槽带,槽带(10)的宽和厚大于形状记忆合金弹簧(7)的外径,形状记忆合金弹簧(7)居中放置在槽带(10)里,并通过粘结在槽带(10)端部钢板(15)的挂钩连接木质底板(6)和木质面板(5)。

3.根据权利要求2所述的一种形状记忆合金阻尼器增强的榫卯节点,其特征在于,所述连接件一(8)包括两第一钢带(13),两第一钢带(13)一端通过高强螺栓(11)和碟形弹簧(12)固定于木梁(1)上,另一端通过高强螺栓(11)和碟形弹簧(12)木质面板(5)相连;所述第一钢带(13)采用L形钢带,第一钢带(13)采用Q345B钢,厚度4mm,钢带的镀锌量为275g/m2。

4.根据权利要求2所述的一种形状记忆合金阻尼器增强的榫卯节点,其特征在于,所述连接件二(9)包括两第二钢带(14),两第二钢带(14)一端通过高强螺栓(11)和碟形弹簧(12)固定于木柱(2)外侧,另一端通过高强螺栓(11)和碟形弹簧(12)与木质夹板(6)相连;

所述第二钢带(14)采用半圆弧状钢带,第二钢带(14)采用Q345B钢,厚度4mm,钢带的镀锌量为275g/m2。

5.根据权利要求2所述的一种形状记忆合金阻尼器增强的榫卯节点,其特征在于,所述木质底板(6)和木质面板(5)的叠合平放总长度为木构架净面阔的1/4,木质底板高为木构架净面阔的1/8,木质底板(6)和木质面板(5)的厚为0.3倍柱径;木质底板(6)和木质面板(5)总厚度小于等于木梁(1)宽度;木质底板(6)所包含区域是以木构架净面阔的1/8为半径的不规则弧面,所述面板(5)包含区域是以木构架净面阔的1/8为半径的15°弧形区加不规则弧形区域。

6.根据权利要求2所述的一种形状记忆合金阻尼器增强的榫卯节点,其特征在于,所述木质底板(6)和木质面板(5)上设置槽带(10),槽带(10)的弧度和长度,以榫(3)转动点为圆心,榫(3)转动点与槽带中心线的距离为半径。

7.基于权利要求2所述的一种形状记忆合金阻尼器增强的榫卯节点的增强方法,其特征在于,包括以下步骤;

1)用一定数量的连接件二(9)将木质底板(6)固定在木柱(2)上;

2)用一定数量的连接件一(8)将木质面板(5)固定在木梁(1)上;

3)木质底板(6)的面积由木质底板(6)和木质面板(5)的重叠区域和木质底板(6)与木柱(2)交接部分的转角为30°区域组成,整个木质底板(6)的平面面积为以木构架面净阔1/8为半径的不规则弧形面积,木质面板(5)的面积是重叠面积加不规则弧形面积;

4)选用合适的形状记忆合金弹簧(7)和钢板(15)将木质面板(5)和木质底板(6)连接。
