专利号: 2020109544270
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种切顶留巷协同锚护结构的建造方法,其特征在于,包括如下步骤:步骤S1:在巷内直接顶板与工作面顶板之间进行定向爆破预裂,切断直接顶板与工作面顶板之间的力学联系;

步骤S2:在爆破预裂后的巷内直接顶板与邻近采空区顶板建造由巷内协同锚固结构(11)和巷旁协同支护结构(12)组成的切顶留巷锚护结构;

步骤S3:在完成挡矸支护体(16)的施工后,在挡矸支护体的外侧同步建造留巷密闭结构,完成切顶留巷协同锚护结构建造。

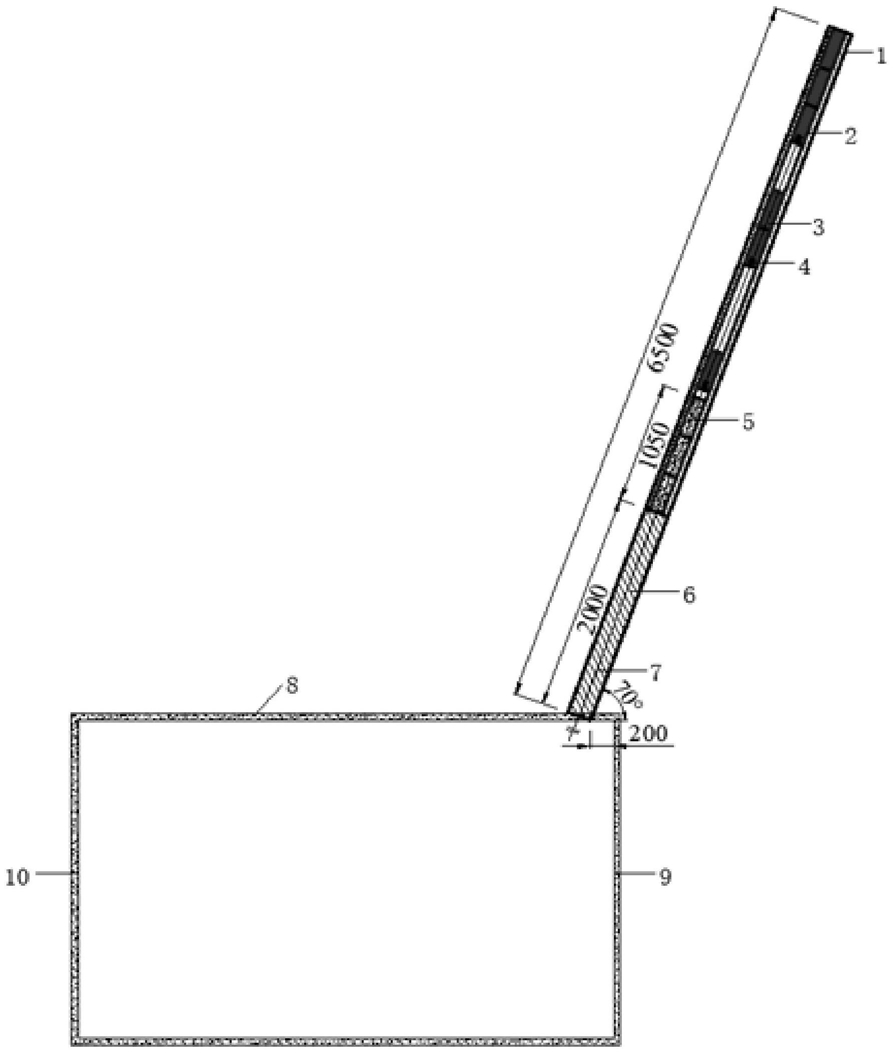

2.根据权利要求1所述的切顶留巷协同锚护结构的建造方法,其特征在于,所述步骤S1包括如下步骤:步骤S11:当回采工作面形成之后,沿巷道走向从里向外,在巷内顶板靠近采面帮钻打多组炮眼(1);

步骤S12:同一组炮眼(1)钻打完毕后,根据围岩结构、力学性能、炮眼深度情况选定分段装药结构数量、聚能管数量和炸药量,将所需炸药量和雷管(4)分别装入所对应的聚能管(2);

步骤S13:将装好的聚能管(2)依次送入炮眼(1)内,并对炮眼(1)进行封堵;

通过聚能管进行定向爆破预裂,切断直接顶板与工作面顶板之间的力学联系。

3.根据权利要求2所述的切顶留巷协同锚护结构的建造方法,其特征在于,步骤S11中,炮眼(1)分组钻打和爆破,同一组起炮眼(1)的数量为8-10个;

同一组爆破炮眼(1)的钻孔位置在一条直线上,且钻孔角度保持不变,使同一组炮眼(1)角度保持平行。

4.根据权利要求3所述的切顶留巷协同锚护结构的建造方法,其特征在于,炮眼(1)的直径为50mm、角度为15°-20°、深度为6500-8000mm、眼距为500-700mm。

5.根据权利要求2所述的切顶留巷协同锚护结构的建造方法,其特征在于,步骤S12中,每段装药结构对应一根聚能管(2),每根聚能管(2)长1500mm,直径为42mm;

每个炮眼(1)装入3-4根聚能管(2)。

6.根据权利要求5所述的切顶留巷协同锚护结构的建造方法,其特征在于,炮眼深度为

6500mm,使用3根聚能管(2);第一根聚能管装3节炸药(3),第二根聚能管装2节炸药(3),第三根聚能管装1节炸药(3);

第三根聚能管装入2-3节水沙袋(5),水沙袋(5)依次从下部管口开始向上连续装入。

7.根据权利要求2所述的切顶留巷协同锚护结构的建造方法,其特征在于,步骤S13中,采用多节炮泥对炮眼(1)进行封堵;

炮泥的封堵长度为2000mm,每节炮泥长200-300mm,每送入一节炮泥采用炮棍杵实。

8.根据权利要求2所述的切顶留巷协同锚护结构的建造方法,其特征在于,步骤S1还包括:步骤S14:每间隔30-50m进行爆破预裂效果检测;

在同一组炮眼(1)中选取2-3个相邻炮眼作为检测炮眼,且采用可拆卸的炮眼封堵装置(6)代替炮泥进行封堵;

放炮后拆掉炮眼封堵装置(6),进行爆破效果检测。

9.根据权利要求1所述的切顶留巷协同锚护结构的建造方法,其特征在于,步骤S2包括如下步骤:步骤S21:在巷道掘进时和工作面回采前,利用锚杆(19)、锚索一(20)、锚索二(21)建造巷内协同锚固结构(11);巷内协同锚固结构(11)由顶板锚固梁(13)、巷旁加固梁(14)、煤帮锚固体(15)三个次级子结构组成;

步骤S22:当工作面回采通过以后,在留巷段采空侧建造巷旁协同支护结构(12);巷旁协同支护结构(12)由挡矸支护体(16)、切顶支护体(17)、矸石支护体(18)三个次级子结构组成。

10.根据权利要求9所述的切顶留巷协同锚护结构的建造方法,其特征在于,步骤S3包括如下步骤:步骤S31:从巷旁往采空区方向依次铺设钢筋网、密闭布、铁丝网、沙袋,在挡矸支护体(16)的外侧形成留巷密闭结构;

步骤S32:在架设挡矸支护用的工字钢梁(23)外侧,依次将铁丝网、密闭布、钢筋网与顶板锚网进行连接;

步骤S33:完成钢筋网、密闭布、铁丝网与顶板锚网连接施工后,紧贴铁丝网外侧堆砌沙袋。
