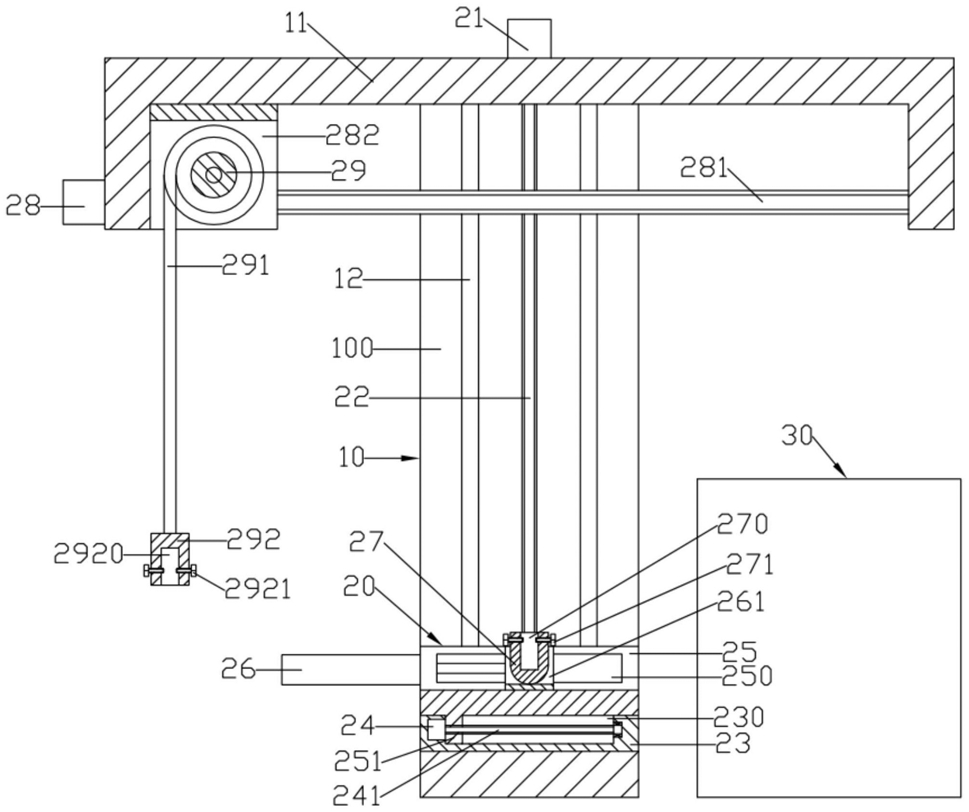

1.一种牵绳拉扯式的铺布机上料装置，其特征在于：包括支架(10)和牵扯上料装置(20)；支架(10)位于铺布机(30)的供料端左侧；支架(10)为中部成型有矩形孔状的升降孔(100)的矩形框；支架(10)的上侧壁左右端面分别成型有L型状的延伸支撑板(11)；牵扯上料装置(20)包括升降支撑板(23)；升降支撑板(23)升降设置在升降孔(100)内；升降支撑板(23)的上端面上左右移动设置有“凵”字形的左右调节架(25)；左右调节架(25)的开口内左右移动设置有“凵”字形的下支撑座(261)；下支撑座(261)的开口内左右摆动设置有下限位座(27)；下限位座(27)的上端面上成型有供上卷轴的旋转中心轴插入的下限位孔(270)；下限位座(27)上设置与用于固定上卷轴的旋转中心轴的下限位单元；一对延伸支撑板(11)的竖直部之间左右移动设置有开口朝下设置的“凵”字形的绕绳限位座(282)；绕绳限位座(282)的一对竖直部之间旋转设置有缠绳轮(29)；缠绳轮(29)上缠绕有牵引绳(291)；牵引绳(291)的下端固定有上限位座(292)；上限位座(292)的下端面上成型有供上卷轴的旋转中心轴插入的上限位孔(2920)；上限位座(292)上设置与用于固定上卷轴的旋转中心轴的上限位单元。

2.根据权利要求1所述的一种牵绳拉扯式的铺布机上料装置，其特征在于：升降孔(100)的上下侧壁的前端之间和后端之间分别成型有一对左右对称设置的圆柱状的竖直导向杆(12)；升降支撑板(23)竖直套设在两对竖直导向杆(12)上；升降孔(100)的上下侧壁的前端中心之间和后端中心之间分别枢接有竖直螺纹杆(22)；支架(10)的上端面上固定有一对前后对称设置的升降电机(21)；竖直螺纹杆(22)的上端与升降电机(21)的输出轴固定连接；升降支撑板(23)螺接在一对竖直螺纹杆(22)上。

3.根据权利要求1所述的一种牵绳拉扯式的铺布机上料装置，其特征在于：升降支撑板(23)的上端面上成型有下左右移动槽(230)；左右调节架(25)的下端面左端成型有与下左右移动槽(230)配合的下左右驱动块(251)；下左右移动槽(230)的左右侧壁之间枢接有下左右驱动螺纹杆(241)；下左右移动槽(230)的左侧壁上固定有下左右驱动电机(24)；下左右驱动螺纹杆(241)的左端与下左右驱动电机(24)的输出轴固定连接；下左右驱动块(251)螺接在下左右驱动螺纹杆(241)上。

4.根据权利要求1所述的一种牵绳拉扯式的铺布机上料装置，其特征在于：左右调节架(25)的一对竖直部靠近的端面分别成型有上左右移动槽(250)；左右调节架(25)的一对竖直部的左端面上分别成型有上驱动电缸(26)；下支撑座(261)的前后端面分别成型有与上左右移动槽(250)配合的上左右移动导块；上左右移动导块固定在相应侧的上驱动电缸(26)的活塞杆上。

5.根据权利要求1所述的一种牵绳拉扯式的铺布机上料装置，其特征在于：一对延伸支撑板(11)的竖直部下端之间枢接有一对前后对称设置的上驱动螺纹杆(281)；左侧的延伸支撑板(11)的左端面上固定有一对前后对称设置的上驱动电机(28)；上驱动螺纹杆(281)的左端与相应侧的上驱动电机(28)的输出轴固定连接；绕绳限位座(282)的一对竖直部分别螺接在一对上驱动螺纹杆(281)上。

6.根据权利要求1所述的一种牵绳拉扯式的铺布机上料装置，其特征在于：下限位单元包括一对下限位螺栓(271)；一对下限位螺栓(271)分别垂直穿过并且螺接在下限位孔(270)的左右侧壁上。

7.根据权利要求1所述的一种牵绳拉扯式的铺布机上料装置，其特征在于：上限位单元包括一对上限位螺栓(2921)；一对上限位螺栓(2921)分别垂直穿过并且螺接在上限位孔(2920)的左右侧壁上。
