1.一种快速溶剂萃取提高微藻油脂萃取量的方法，其特征在于，包括如下步骤：

(1)微藻预处理：将微藻除去杂质，用波长为1-5μm，辐射功率为910-1240W的中短波红外辐照，辐射距离为7-11cm，温度为65-75℃，辐照时间为1-2h，得到干燥微藻，然后将干燥微藻用高速破碎机破碎成粒径为100-200目的微藻干粉，备用；

(2)萃取：将250kg微藻干粉加入到密闭反应釜中，用氮气置换掉内部空气，然后通入

250-500L萃取溶剂，加压至10-20Mpa，升温至50-170oC，静置萃取5-20min，降温至常温，得到油脂溶液；

(3)分离提纯：将油脂溶液在2.4-3.2Mpa压力下通过PVDF/聚硅烷复合过滤膜过滤，分离油脂和溶剂，然后将油脂液体置于玻璃瓶中，加热至40-60oC，抽真空至-0.1Mpa，脱除微量的杂质溶剂，分离得到微藻油脂；

(4)利用分离得到的溶剂和萃取过的微藻重复萃取3-8次；

所述PVDF/聚硅烷复合过滤膜的制备方法为：

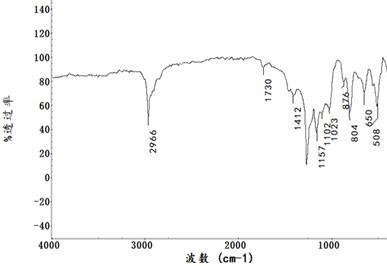

将5kg的PVDF颗粒在70-90oC下干燥5h，去除水分，加入到反应釜中，加入30kg的磷酸三乙酯，加热到75oC，200r/min搅拌24h，充分溶解，抽真空至-0.1Mpa，脱除气泡，然后将溶液流延到聚酯无纺布上，流延厚度为20μm，然后将得到流延膜在20oC的去离子水中浸泡48h，每隔4h换一次水，然后在乙醇水溶液中浸泡，室温下晾干，得到多孔底膜；将5kg的聚二甲基硅氧烷、30kg正庚烷、0.35kg改性纳米填料、0.35kg分散剂在反应釜中混合均匀，3000r/min分散1h，然后将0.15kg正硅酸乙酯、0.10kg催化剂加入其中，200r/min搅拌反应2-4h，停止反应，将聚二甲基硅氧烷反应液流延到多孔底膜上，厚度为30μm，挥发溶剂12h后将复合膜置于95oC的烘箱中，固化48h，得到一种PVDF/聚硅烷复合过滤膜。

2.根据权利要求1所述的方法，其特征在于，步骤(1)所述的微藻为绿球藻、小球藻、雨生红藻、单针藻、栅藻、油球藻、富油湿微藻中一种或几种的组合物。

3.根据权利要求1所述的方法，其特征在于，步骤(2)所述的萃取溶剂为乙醚、二氯甲烷、丙酮、甲醇、石油醚、1，1，1，3，3-五氟丙烷、氯乙烯、戊烷、正丁烷、甲醇-苯,质量比为39:

41、乙醇-乙酸乙酯，质量比为70:30、乙醇-氯仿，质量比为7:93、氯仿-丙酮，质量比为80:20中一种或几种的组合物。

4.根据权利要求1所述的方法，其特征在于，步骤(2)所述的萃取溶剂为甲醇-苯，质量比为39:41、乙醇-乙酸乙酯，质量比为70:30、乙醇-氯仿，质量比为7:93、氯仿-丙酮，质量比为80:20中一种或几种的组合物。

5.根据权利要求1所述的方法，其特征在于，所述改性纳米填料为碳纳米管、石墨烯、纳米碳酸钙中一种或几种的组合物。

6.根据权利要求1所述的方法，其特征在于，所述分散剂为十二烷基硫酸钠、十二烷基苯磺酸钠、硬脂酸单甘油酯、硬脂酸镁中一种或几种的组合物。

7.根据权利要求1所述的方法，其特征在于，所述催化剂为二丁基二月桂酸锡、辛酸亚锡、二(十二烷基硫)二丁基锡、二醋酸二丁基锡中一种或几种的组合物。

8.根据权利要求1所述的方法，其特征在于，所述改性纳米填料的制备方法为：

按照质量份数，将20-30份的改性纳米填料和300-400份的水投入到反应釜中，控温65-

85℃，加入2.2-5.3份的乙烯基二甲基硅烷；混合均匀后，将20-40份的5%-10%的偶氮二异丁腈溶液缓慢加入到反应釜中，80-94℃下反应100-180min，然后加入0.7-4份的十五烯基丁二酸，0.003-0.02份的氯铂酸，70-85℃下反应60-120min，完成反应后终止反应，洗涤、过滤、干燥，得到一种改性纳米填料。
