专利号: 2020109616067
申请人: 福建互华土木工程管理有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-03-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

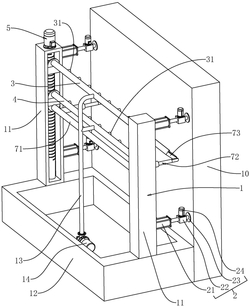

1.一种检测建筑外墙质量缺陷的检测装置,其特征在于:包括固定架(1),所述固定架(1)设有水平设置的第一淋水管(3)和水平设置的第二淋水管(4),所述第一淋水管(3)位于所述第二淋水管(4)的上方,所述第一淋水管(3)和所述第二淋水管(4)均设有多个朝向墙体(10)的喷头(31);所述固定架(1)还设有用于驱动所述第一淋水管(3)和第二淋水管(4)分别转动的第一驱动组件;所述固定架(1)设有用于带动所述第一淋水管(3)和所述第二淋水管(4)一起上下移动的第二驱动组件(5);所述固定架(1)设有水平设置的挡板(73),所述挡板(73)低于所述第二淋水管(4),所述挡板(73)的下边缘抵接于墙体(10),所述挡板(73)的上边缘倾斜远离墙体(10)设置;所述第一驱动组件还驱动所述挡板(73)随所述第二淋水管(4)与墙体(10)之间的淋水点的移动而移动;所述固定架(1)包括两根竖直设置的导轨(11),所述第二驱动组件(5)包括固定于其中一个导轨(11)上的第二伺服电机(51),第二伺服电机(51)的输出轴固定有竖直设置的丝杆(53),所述第一淋水管(3)和所述第二淋水管(4)的两端均设有滑块(52),所述滑块(52)与相对应的导轨(11)滑移连接,且所述丝杆(53)穿设于对应导轨(11)上的滑块(52),且丝杆(53)与该滑块(52)螺纹连接;所述第一淋水管(3)与所述滑块(52)绕自身轴线转动连接,所述第二淋水管(4)与所述滑块(52)绕自身轴线转动连接,所述第一驱动组件包括固定于其中一个导轨(11)上的滑块(52)的第一伺服电机(61),其中一个第一伺服电机(61)的输出轴与第一淋水管(3)同轴固定,另一个第一伺服电机(61)的输出轴与第二淋水管(4)同轴固定。

2.根据权利要求1所述的检测建筑外墙质量缺陷的检测装置,其特征在于:所述挡板(73)贯穿开设有沿自身长度方向设置的排水通槽(733),所述排水通槽(733)靠近所述挡板(73)的上边缘,所述挡板(73)的上表面的上边缘垂直固定有挡边(734);所述排水通槽(733)的槽壁与所述挡板(73)的下表面之间设有导水面(735)。

3.根据权利要求2所述的检测建筑外墙质量缺陷的检测装置,其特征在于:所述固定架(1)的下部设有开口向上设置的承接槽体(12),所述承接槽体(12)位于所述挡板(73)的下方,所述第一淋水管(3)和所述第二淋水管(4)共同连接有回水软管(13),所述回水软管(13)设有输送泵(14),且所述回水软管(13)的一端位于所述承接槽体(12)内。

4.根据权利要求1所述的检测建筑外墙质量缺陷的检测装置,其特征在于:所述第二淋水管(4)两端的滑块(52)之间设有水平设置的转杆(71),所述转杆(71)与所述滑块(52)绕自身轴线转动连接,所述转杆(71)与所述第二淋水管(4)通过链轮链条同步转动;所述转杆(71)与所述挡板(73)之间固定连接有弹性伸缩杆(72),所述弹性伸缩杆(72)迫使所述挡板(73)的下边缘抵接于墙体(10)上;所述弹性伸缩杆(72)与所述挡板(73)的连接位置位于所述挡板(73)的下边缘。

5.根据权利要求4所述的检测建筑外墙质量缺陷的检测装置,其特征在于:所述挡板(73)的下边缘设有沿自身通长设置的橡胶辊条(732),所述橡胶辊条(732)与所述挡板(73)绕所述橡胶辊条(732)的轴线转动连接。

6.一种根据权利要求1‑5中任意一项所述的检测建筑外墙质量缺陷的检测装置的检测方法,其特征在于:包括以下步骤:

S1、预淋浸,包括以下:

S1.1、所述第一淋水管(3)和所述第二淋水管(4)上的喷头(31)均垂直朝向墙体(10)喷水;

S1.2、所述第一驱动组件驱动所述第二淋水管(4)向上转动,即使第二淋水管(4)的喷头(31)沿靠近第一淋水管(3)方向转动,期间第二淋水管(4)持续出水以扫淋墙体(10)的位于第一淋水管(3)与第二淋水管(4)之间的区域;

S2、集中淋浸,包括以下:

S2.1、第二淋水管(4)转动至其淋水点与第一淋水管(3)的淋水点重合,然后第一驱动组件继续启动,第一淋水管(3)和第二淋水管(4)同时向下转动,其重合的淋水点自上而下经过淋浸区域,直至重合淋水点与第二淋水管(4)高度平齐;

S2.2、第一淋水管(3)转动复位至其上的喷头(31)垂直于墙体(10);

S3、第二驱动组件(5)启动,带动第一淋水管(3)和第二淋水管(4)一起移动至下一淋浸区域处,重复S1和S2,直至淋浸完毕整面墙体(10)。
