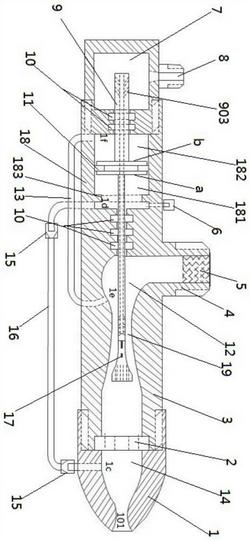

1.一种压力可调型稳压喷嘴，包括壳体以及由壳体形成的液体供给接口和喷头，其特征在于，所述壳体还形成连通所述喷头的整流腔以及连通所述液体供给接口的进液腔，且在进液腔与其前端的整流腔之间由壳体形成中间收缩、前后扩张结构的变径管段，所述壳体在进液腔后方形成独立的调压腔；

所述喷嘴还包括穿过调压腔、进液腔及二者间的壳体，并最终延伸至变径管段与整流腔交界处的控制杆，所述控制杆包括在设置在其前端的调压活塞以及在调压腔内垂直于控制杆设置的控制活塞，且控制活塞将调压腔分隔为前调压腔和后调压腔，并对应前调压腔和后调压腔将控制杆分隔为直径不同的前杆和后杆，所述调压活塞的截面面积大于变径管段的最小截面面积，并小于变径管段与整流腔交界处的最大截面面积；

所述调压腔前后两端分别开设有位于前调压腔内的通液孔一和位于后调压腔内的通液孔二，所述整流腔开设有通液孔三，进液腔开设有通液孔四，且所述整流腔与前调压腔通过所述通液孔一和通液孔三连通，所述进液腔与后调压腔通过所述通液孔二和通液孔四连通，所述控制活塞与通液孔一之间还设有限位台；

所述控制杆能够在壳体内前后移动，当控制杆移动至最后端时，调压活塞恰好封堵所述变径管段，且控制活塞未封堵通液孔二，当控制杆移动至最前端时，控制活塞抵住所述限位台，且调压活塞与变径管段的间隙达到最大。

2.根据权利要求1所述的压力可调型稳压喷嘴，其特征在于，所述喷头螺纹连接于壳体前端，并且壳体前端内嵌设有环形整流板，所述环形整流板呈螺旋状均匀设置有旋转导叶。

3.根据权利要求1所述的压力可调型稳压喷嘴，其特征在于，所述通液孔一和通液孔三通过外接导管一连通，所述通液孔二和通液孔四通过外接导管二连通。

4.根据权利要求1所述的压力可调型稳压喷嘴，其特征在于，所述壳体后端螺纹连接有气压缸，所述气压缸侧面开设有进气口，所述控制杆末端伸入气压缸内，并在其伸入气压缸内的杆体侧面开设有至少一对进气孔，所述控制杆在进液腔或变径管段处设有至少一对供气孔，且所述控制杆内开设有通气流道，且通气流道连通所述进气孔与供气孔。

5.根据权利要求4所述的压力可调型稳压喷嘴，其特征在于，所述通气流道在进气孔至后杆段的直径大于通气流道在前杆至供气孔段的直径。

6.根据权利要求4所述的压力可调型稳压喷嘴，其特征在于，所述气压缸后端面为密封端盖，所述密封端盖设有一对限位孔，所述一对限位孔以螺纹连接的方式对应装配有一对压力调节螺钉，所述压力调节螺钉由所述限位孔伸入气压缸内，且在气压缸内设有限位部，所述压力调节螺钉根据其限位部伸入气压缸的长度大、小分为最大压力调节螺钉和最小压力调节螺钉，所述控制杆在最大压力调节螺钉和最小压力调节螺钉的限位部之间套接有限位环，所述限位环与控制杆同步移动，且限位环的移动范围限于所述最大压力调节螺钉和最小压力调节螺钉的限位部之间。

7.根据权利要求6所述的压力可调型稳压喷嘴，其特征在于，所述限位环与控制杆通过螺纹连接的方式装配。

8.根据权利要求1所述的压力可调型稳压喷嘴，其特征在于，所述控制活塞周向设有圆环凹槽，且圆环凹槽内装配有活塞密封圈。

9.根据权利要求1所述的压力可调型稳压喷嘴，其特征在于，所述调压活塞连接于控制杆前端，且调压活塞上沿着控制杆轴线方向均匀开设有增速孔，且所述增速孔为中间收缩、前后扩张状的变径结构。

10.根据权利要求1所述的压力可调型稳压喷嘴，其特征在于，所述调压活塞转动连接于控制杆前端，且调压活塞上沿着控制杆轴线方向均匀开设有增速孔，所述增速孔为中间收缩、前后扩张状的变径结构，且增速孔沿着控制杆轴线方向呈螺旋状设置，所述调压活塞外侧面还开设有表面旋流凹槽，所述表面旋流凹槽沿着控制杆轴线方向以与所述增速孔相同的旋向呈螺旋状设置。
