专利号: 2020109636516
申请人: 位辉
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

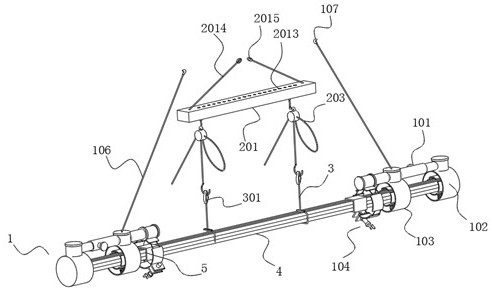

1.一种用于防止条材物料搬运中卷绕滑移的装置,包括固定夹持装置(1)、防倾斜装置(2)、双耳布带(3)、条材板(4)和卷绕固定铁皮(5);两所述固定夹持装置(1)与条材板(4)插接配合;所述卷绕固定铁皮(5)对称固定安装在条材板(4)周侧面;所述双耳布带(3)捆绑在条材板(4)周侧面;

其特征在于:

所述固定夹持装置(1)包括伸缩调节杆(101);所述伸缩调节杆(101)周侧面位于一端转动配合有第一固定套筒(102);所述伸缩调节杆(101)中周侧面转动配合有第二固定套筒(103);所述伸缩调节杆(101)周侧面位于另一端转动配合有紧固组件(104);

所述防倾斜装置(2)包括平衡支撑板(201)、滑动吊钩(202)和手拉葫芦(203);所述平衡支撑板(201)底部开有滑动槽道(2011);所述滑动槽道(2011)内壁两侧对称开有限位槽道(2012);所述滑动槽道(2011)与滑动吊钩(202)滑动配合;所述手拉葫芦(203)底部挂置有双耳布带(3)。

2.根据权利要求1所述的一种用于防止条材物料搬运中卷绕滑移的装置,其特征在于,所述第二固定套筒(103)为两端开口设置;所述第一固定套筒(102)为一端封口设置。

3.根据权利要求1所述的一种用于防止条材物料搬运中卷绕滑移的装置,其特征在于,所述第一固定套筒(102)与第二固定套筒(103)周侧面均固定连接有连接柱(105);各所述连接柱(105)与伸缩调节杆(101)转动配合;所述连接柱(105)顶部固定连接有第一钢丝绳(106);所述第一钢丝绳(106)一端固定连接有第一吊钩(107)。

4.根据权利要求1所述的一种用于防止条材物料搬运中卷绕滑移的装置,其特征在于,所述第一固定套筒(102)与第二固定套筒(103)内周侧面均呈圆周阵列分布固定连接有若干第一连接弹簧(108);所述第一连接弹簧(108)一端固定连接有第一曲面橡胶板(109);各所述第一曲面橡胶板(109)之间固定连接有若干第二连接弹簧(110)。

5.根据权利要求1所述的一种用于防止条材物料搬运中卷绕滑移的装置,其特征在于,所述紧固组件(104)包括转筒(1041);所述转筒(1041)与伸缩调节杆(101)转动配合;所述转筒(1041)周侧面固定连接有第二曲面橡胶板(1042);所述第二曲面橡胶板(1042)两侧面对称固定连接有若干第三连接弹簧(1043);所述第三连接弹簧(1043)一端固定连接有紧固板(1044);两所述紧固板(1044)之间螺纹转动配合有紧固螺栓(111);所述紧固螺栓(111)一端固定连接有把手(112)。

6.根据权利要求1所述的一种用于防止条材物料搬运中卷绕滑移的装置,所述平衡支撑板(201)顶部开有若干第一插接孔(2013);所述平衡支撑板(201)顶部靠近两端对称固定连接有第二钢丝绳(2014);所述第二钢丝绳(2014)一端固定连接有第一吊耳(2015)。

7.根据权利要求1所述的一种用于防止条材物料搬运中卷绕滑移的装置,所述滑动吊钩(202)包括滑块(2021);所述滑块(2021)两侧面对称固定连接有滑轨(2022);所述滑块(2021)与滑动槽道(2011)滑动配合;所述滑轨(2022)与限位槽道(2012)滑动配合;所述滑块(2021)顶部开有第二插接孔(2023);所述滑块(2021)底部固定连接有第三钢丝绳(2024);所述第三钢丝绳(2024)底端固定连接有第二吊钩(2025)。
