专利号: 2020109657137
申请人: 南京信息职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于干涉滤光片的液体折射率测量方法,其特征在于:包括如下步骤:将待测液体注入两片玻璃基片之间的空气夹层;

将连续光谱光源垂直入射待测液体;

检测穿过待测液体的透射光,获取透射光的中心波长分布;

调节两片玻璃基片之间的距离,使两个不同的中心波长移至对准波长,获取不同中心波长对应的位置读数;

根据不同的位置读数和多层介质膜干涉滤光片原理推导公式计算得到待测液体的折射率;

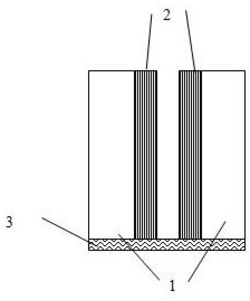

两片玻璃基片相对设置的一面均蒸镀有高反射膜系。

2.根据权利有要求1所述的一种基于干涉滤光片的液体折射率测量方法,其特征在于:两片玻璃基片的底部通过弹性膜粘连接,使两片玻璃基片的中间形成空气夹层。

3.根据权利有要求1所述的一种基于干涉滤光片的液体折射率测量方法,其特征在于:所述多层介质膜干涉滤光片原理推导公式为:

其中,n为折射率;x1、x2分别为两个不同的中心波长对应的位置读数; 为对准波长;

为对准波长对应的干涉级次变化。

4.根据权利有要求1所述的一种基于干涉滤光片的液体折射率测量方法,所述对准波长为玻璃基片及待测液体组成的多层介质膜反射峰值波长。

5.一种基于干涉滤光片的液体折射率测量装置,其特征在于:包括导轨;所述导轨依次设置有光谱光源、平行光管、两片玻璃基片和光谱仪;所述光谱光源、平行光管、两片玻璃基片和光谱仪在同一轴线上;所述两片玻璃基片相对设置;两片玻璃基片相对设置的一面均蒸镀有高反射膜系。

6.根据权利要求5所述的一种基于干涉滤光片的液体折射率测量装置,其特征在于:靠近平行光管一侧的所述玻璃基片安装在导轨上;靠近光谱仪一侧的所述玻璃基片通过拖板安装在导轨上。

7.根据权利要求5所述的一种基于干涉滤光片的液体折射率测量装置,其特征在于:所述高反射膜系结构为(HL)3H。
