专利号: 2020109692484
申请人: 广东荣盛业杭萧钢构有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 建筑物
更新日期:2025-03-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

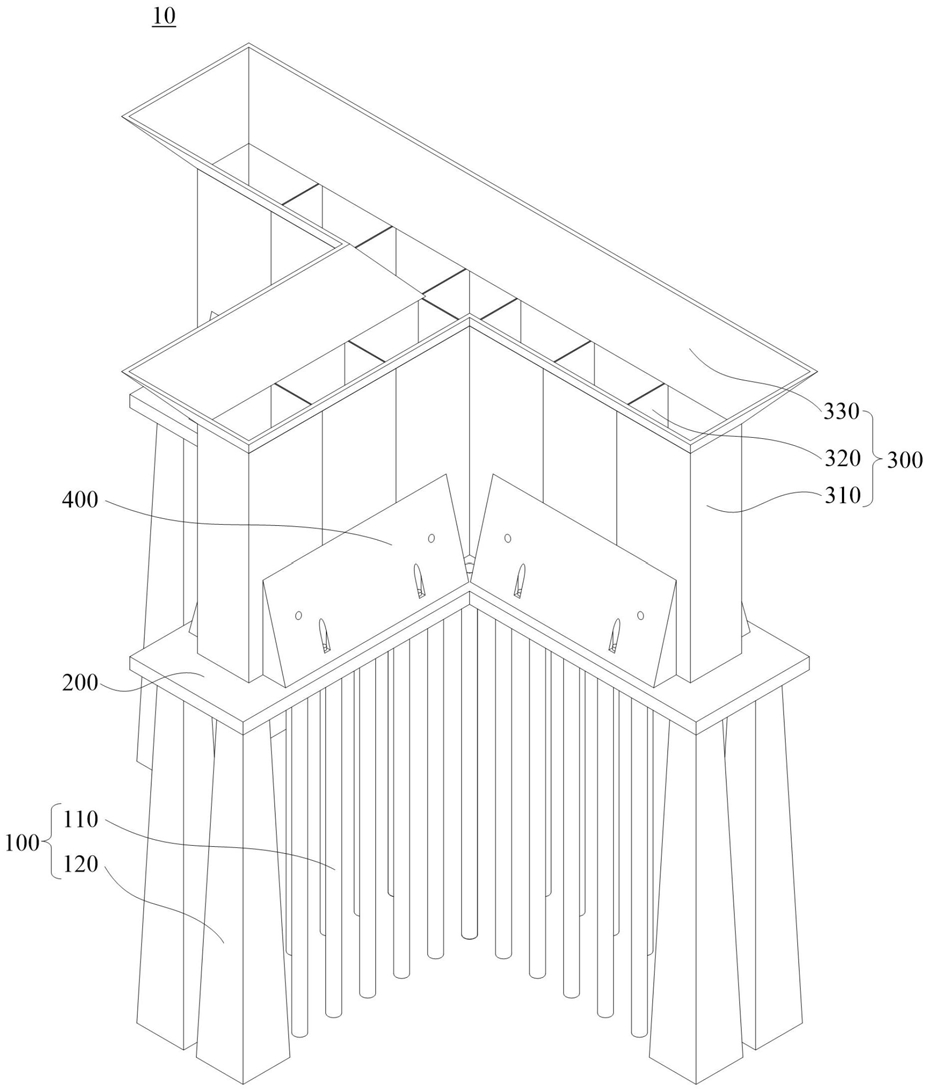

1.一种混凝土浇筑钢构结构,其特征在于,包括:

钢构预埋件,所述钢构预埋件包括预埋钢管束及预埋支撑脚;

钢构平台,所述钢构平台与所述预埋钢管束相焊接,所述钢构平台还与所述预埋支撑脚相焊接,所述钢构平台开设有第一螺纹孔;

混凝土浇筑模具,所述混凝土浇筑模具包括混凝土浇筑型框及若干型腔分隔板,所述混凝土浇筑型框焊接于所述钢构平台上,各所述型腔分隔板分别焊接于所述混凝土浇筑型框内,以使所述混凝土浇筑型框内形成多个相互独立的混凝土浇筑腔体;

模具根部强化组件,所述模具根部强化组件包括根部强化钢板及第一螺纹紧固件,所述根部强化钢板包括螺纹锁紧板体、过渡板体及边缘板体,所述螺纹锁紧板体、所述过渡板体以及所述边缘板体依次顺序连接,所述螺纹锁紧板体、所述过渡板体以及所述边缘板体为一体成型结构,并且所述螺纹锁紧板体、所述过渡板体及所述边缘板体的厚度依次递减,所述螺纹锁紧板体的底部与所述钢构平台连接,所述螺纹锁紧板体开设有第二螺纹孔,所述第一螺纹紧固件顺序穿设所述第一螺纹孔及所述第二螺纹孔,以使所述第一螺纹紧固件分别与所述钢构平台及所述螺纹锁紧板体螺接,所述边缘板体与所述混凝土浇筑型框相焊接。

2.根据权利要求1所述的混凝土浇筑钢构结构,其特征在于,所述钢构平台为“T”字形结构。

3.根据权利要求2所述的混凝土浇筑钢构结构,其特征在于,所述钢构平台设置有若干伸出端,所述预埋支撑脚具有若干组,每组所述预埋支撑脚的数量为若干个并且各组所述预埋支撑脚的数量相等,若干组所述预埋支撑脚与若干所述伸出端一一对应焊接。

4.根据权利要求1所述的混凝土浇筑钢构结构,其特征在于,所述预埋钢管束的数目为若干个,每一所述预埋钢管束为镀锌钢管,若干所述镀锌钢管之间相互平行设置。

5.根据权利要求1所述的混凝土浇筑钢构结构,其特征在于,所述模具根部强化组件还包括有第二螺纹紧固件,所述根部强化钢板开设有钢板螺纹通孔,所述混凝土浇筑型框开设有加固螺孔,所述第二螺纹紧固件顺序穿设于所述钢板螺纹通孔以及所述加固螺孔,以使所述第二螺纹紧固件分别与所述根部强化钢板以及所述混凝土浇筑型框螺接。

6.根据权利要求1所述的混凝土浇筑钢构结构,其特征在于,所述预埋支撑脚和所述预埋钢管束相互平行设置。

7.根据权利要求6所述的混凝土浇筑钢构结构,其特征在于,所述预埋支撑脚的长度与所述预埋钢管束的长度相等。

8.根据权利要求1所述的混凝土浇筑钢构结构,其特征在于,所述预埋支撑脚的横截面为矩形。

9.根据权利要求1所述的混凝土浇筑钢构结构,其特征在于,每一所述预埋支撑脚包括下部柱体、中部柱体以及上部柱体,所述下部柱体、所述中部柱体以及所述上部柱体顺序连接,所述下部柱体、所述中部柱体以及所述上部柱体为一体成型结构,并且所述下部柱体、所述中部柱体以及所述上部柱体的外径依次减小,所述上部柱体与所述钢构平台相焊接。

10.根据权利要求1所述的混凝土浇筑钢构结构,其特征在于,所述混凝土浇筑模具还包括有浇筑辅助部件,所述浇筑辅助部件包括入料端和出料端,所述入料端开设有入料口,所述出料端开设有出料口,所述入料口与所述出料口相互连通,所述入料口的内直径大于所述出料口的内直径,所述出料端与所述混凝土浇筑型框相焊接。
