专利号: 2020109715912
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

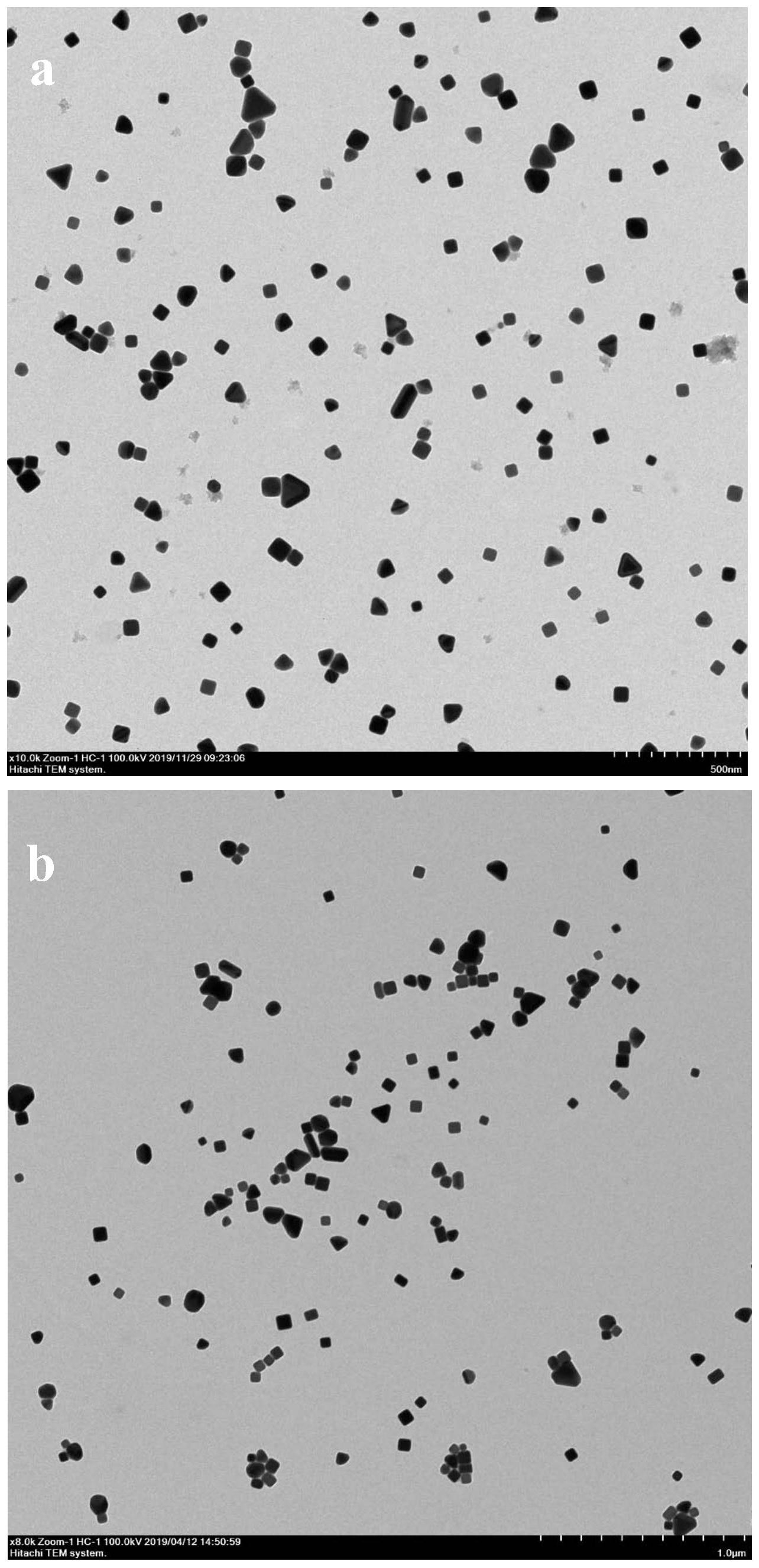

1.一种表面增强拉曼散射基底,其特征在于,表面增强拉曼散射基底由四面体和立方体银纳米粒子散落在ZnO纳米塔阵列上构成,四面体和立方体的银纳米粒子平均直径为60~80nm,ZnO纳米塔形似六棱柱,在尖端处棱柱直径逐渐减小,形成阶梯状形貌,ZnO纳米塔的平均长度为2~4μm,半身高处平均直径为500~800nm。

2.根据权利要求1所述的表面增强拉曼散射基底,其特征在于,ZnO纳米塔的平均长度为2.5~3.5μm,半身高处平均直径为650nm~750nm。

3.一种表面增强拉曼散射基底的制备方法,其特征在于,其包含:纳米银溶胶制备工序,将无机银盐和聚乙烯吡咯烷酮溶于有机溶剂中,混合均匀,在

160~180℃加热反应20~24小时,冷却至室温,将产物纯化后分散在乙醇中得到纳米银溶胶;

纳米塔准备工序,将羟基化处理过的硅片,悬挂于由氯化锌和氨水构成的ZnO纳米塔生长溶液中,密封加热至85~95℃,进行50~90分钟的反应,生长ZnO纳米塔阵列,反应结束后,取出硅片,清洗干燥,得到ZnO纳米塔阵列;ZnO纳米塔生长溶液通过将氯化锌溶于蒸馏水中,搅拌5min后,再投入氨水,搅拌8~15min制备得到,相对于1g氯化锌,投料1.48~

5.56ml的氨水;

组装工序,将纳米银溶胶滴铸于ZnO纳米塔阵列,从而组装得到银/氧化锌纳米塔表面增强拉曼散射基底。

4.根据权利要求3所述的表面增强拉曼散射基底的制备方法,其特征在于,无机银盐使用硝酸银,有机溶剂使用N,N‑二甲基甲酰胺。

5.根据权利要求4所述的表面增强拉曼散射基底的制备方法,其特征在于,相对于1质量份的硝酸银,聚乙烯吡咯烷酮的投料量是8质量份~20质量份。

6.根据权利要求3所述的表面增强拉曼散射基底的制备方法,其特征在于,纳米银溶胶‑4 ‑3

制备工序中,分散在乙醇中得到的纳米银溶胶浓度为2×10 g/ml~2.5×10 g/ml。

7.根据权利要求3所述的表面增强拉曼散射基底的制备方法,其特征在于,组装工序2

中,每1cmZnO纳米塔阵列滴加的纳米银溶胶的量为0.2~0.6 ml。
