专利号: 2020109725609
申请人: 江西财经大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

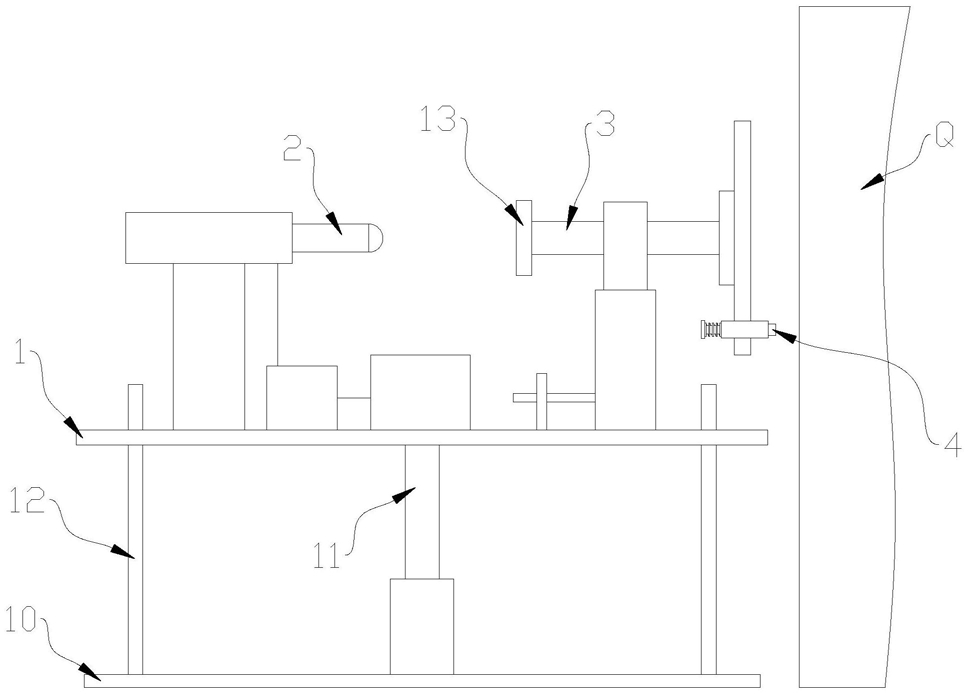

1.一种距离测量装置,其特征在于,包括:

支架;

激光测距仪,安装在所述支架上;

移动件,安装在所述支架上,具有沿所述激光测距仪的发光方向移动的自由度;

探针,安装在所述移动件远离所述激光测距仪的一端。

2.根据权利要求1所述的距离测量装置,其特征在于,所述移动件为螺杆,该螺杆与所述激光测距仪的发光方向同轴布置,该螺杆与所述支架螺纹连接。

3.根据权利要求1或2所述的距离测量装置,其特征在于,所述移动件远离所述激光测距仪的一端转动安装有转动件;其中,所述探针安装在所述转动件上。

4.根据权利要求3所述的距离测量装置,其特征在于,该装置还包括滑杆,所述滑杆的长度方向与所述移动件的长度方向垂直;所述探针与所述滑杆滑动连接,所述探针通过所述滑杆安装在所述转动件上。

5.根据权利要求1或2所述的距离测量装置,其特征在于,该装置还包括标记笔,用于对所述探针与外部墙面的接触位置进行标记。

6.根据权利要求5所述的距离测量装置,其特征在于,所述探针内设有第一容纳空间,该第一容纳空间至少贯穿所述探针远离所述移动件的一端;

所述标记笔至少部分区域位于所述第一容纳空间内。

7.根据权利要求6所述的距离测量装置,其特征在于,所述第一容纳空间贯穿所述探针的两端;

所述标记笔靠近所述移动件的一端位于所述第一容纳空间的外侧。

8.根据权利要求7所述的距离测量装置,其特征在于,该装置还包括第一弹簧,该第一弹簧位于所述标记笔的外侧,该第一弹簧一端与所述标记笔连接,另一端与所述探针连接。

9.根据权利要求7所述的距离测量装置,其特征在于,所述标记笔靠近所述移动件的一端设有按压件。

10.根据权利要求10所述的距离测量装置,其特征在于,所述探针内设有贯穿其两端的第二容纳空间;

该装置还包括:

顶针,位于所述第二容纳空间内;

拉力传感器,安装在所述顶针上;

第二弹簧,一端与所述顶针连接,另一端与所述拉力传感器连接,其中,所述顶针在仅受到所述弹簧的作用下,所述顶针远离所述激光测距仪的一端突出于所述第二容纳空间远离所述激光测距仪的一端。
