专利号: 2020109741851
申请人: 张桂华
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

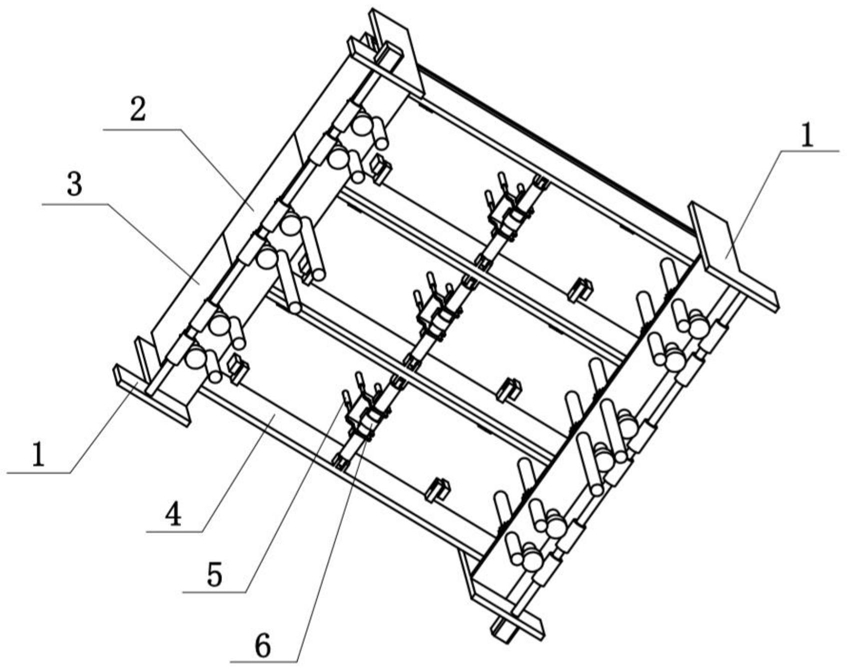

1.地下室玻璃采光井,包括升降驱动组件(1)、中间顶升组件(2)、侧面顶升组件(3)、翼板组件(4)、压紧组件(5)、调节组件(6)和从动内螺纹齿轮(7),其特征在于:所述升降驱动组件(1)设置有两个,两个升降驱动组件(1)均固定连接在地下室上顶棚上,中间顶升组件(2)滑动连接在两个升降驱动组件(1)的中部,侧面顶升组件(3)设置有两个,两个侧面顶升组件(3)分别滑动连接在两个升降驱动组件(1)的左右两侧,中间顶升组件(2)和两个侧面顶升组件(3)的左右两侧均转动连接有翼板组件(4),中间顶升组件(2)和两个侧面顶升组件(3)的下端均固定连接有多个压紧组件(5),调节组件(6)设置有三个,三个调节组件(6)分别固定连接在中间顶升组件(2)和两个侧面顶升组件(3)下端对应的多个压紧组件(5)上,三个调节组件(6)分别和对应的两个翼板组件(4)通过螺纹传动,从动内螺纹齿轮(7)设置有多个,两个升降驱动组件(1)上均转动连接有多个从动内螺纹齿轮(7),中间顶升组件(2)和两个侧面顶升组件(3)的下端均通过螺纹连接有从动内螺纹齿轮(7)。

2.根据权利要求1所述的地下室玻璃采光井,其特征在于:所述升降驱动组件(1)包括安装横板(1-1)、滑动孔(1-2)、涡轮转轴(1-3)、间隔缺齿齿轮(1-4)、主动齿轮(1-5)、涡轮(1-6)、顶棚侧板(1-7)、蜗杆轴(1-8)、蜗杆(1-9)和蜗杆电机(1-10),安装横板(1-1)上设置有多个滑动孔(1-2),多个滑动孔(1-2)上均转动连接有从动内螺纹齿轮(7),安装横板(1-

1)上转动连接有多个涡轮转轴(1-3),两个主动齿轮(1-5)分别固定连接在中部的两个涡轮转轴(1-3)上,多个间隔缺齿齿轮(1-4)分别固定连接在其余的多个涡轮转轴(1-3)上,多个涡轮转轴(1-3)的下端均固定连接有涡轮(1-6),安装横板(1-1)的左右两侧均固定连接有顶棚侧板(1-7),蜗杆轴(1-8)转动连接在两个顶棚侧板(1-7)上,蜗杆轴(1-8)上固定连接有多个蜗杆(1-9),多个蜗杆(1-9)分别和多个涡轮(1-6)啮合传动,蜗杆电机(1-10)固定连接在右侧的顶棚侧板(1-7)上,蜗杆轴(1-8)固定连接在蜗杆电机(1-10)的输出轴上,多个顶棚侧板(1-7)均固定连接在地下室上顶棚上。

3.根据权利要求2所述的地下室玻璃采光井,其特征在于:所述中间顶升组件(2)包括中间顶升板(2-1)、中部吊耳(2-2)、中部转轴(2-3)、中间螺纹杆(2-4)和中部侧边板(2-5),中间顶升板(2-1)的下端固定连接有多个中部吊耳(2-2),多个中部吊耳(2-2)上均固定连接有中部转轴(2-3),中间顶升板(2-1)的前后两端均固定连接有两个中间螺纹杆(2-4),多个中间螺纹杆(2-4)分别滑动连接在中间的四个滑动孔(1-2)内,多个中间螺纹杆(2-4)分别和多个从动内螺纹齿轮(7)通过螺纹传动,中间顶升板(2-1)的前后两端均固定连接有中部侧边板(2-5)。

4.根据权利要求3所述的地下室玻璃采光井,其特征在于:所述侧面顶升组件(3)包括侧面顶升板(3-1)、侧面吊耳(3-2)、侧面转轴(3-3)、侧面螺纹杆(3-4)和侧部侧边板(3-5),侧面顶升板(3-1)的下端固定连接有多个侧面吊耳(3-2),多个侧面吊耳(3-2)上均固定连接有侧面转轴(3-3),侧面顶升板(3-1)的前后两端均固定连接有两个侧面螺纹杆(3-4),侧面顶升板(3-1)的前后两端均固定连接有侧部侧边板(3-5),前后两侧的多个滑动孔(1-2)内均滑动连接有侧面螺纹杆(3-4),多个侧面螺纹杆(3-4)分别和多个从动内螺纹齿轮(7)通过螺纹传动。

5.根据权利要求4所述的地下室玻璃采光井,其特征在于:所述翼板组件(4)包括翼板(4-1)、连接块(4-2)、调节块(4-3)和螺纹调节杆(4-4),翼板(4-1)上端固定连接有两个连接块(4-2),翼板(4-1)的下端固定连接有调节块(4-3),螺纹调节杆(4-4)转动连接在调节块(4-3)上,多个中部转轴(2-3)和多个侧面转轴(3-3)上均转动连接有多个连接块(4-2)。

6.根据权利要求5所述的地下室玻璃采光井,其特征在于:所述压紧组件(5)包括固定杆(5-1)、滑动腔(5-2)、压紧弹簧(5-3)、限位块(5-4)和滑动杆(5-5),固定杆(5-1)内设置有滑动腔(5-2),滑动腔(5-2)内设置有压紧弹簧(5-3),限位块(5-4)固定连接在压紧弹簧(5-3)的下端,限位块(5-4)滑动连接在滑动腔(5-2)内,滑动杆(5-5)固定连接在限位块(5-

4)上,中间顶升板(2-1)的下端和侧面顶升板(3-1)的下端均固定连接在固定杆(5-1)。

7.根据权利要求6所述的地下室玻璃采光井,其特征在于:所述调节组件(6)包括调节框架(6-1)、定位孔(6-2)、配重块(6-3)、调节电机(6-4)、调节轴(6-5)、调节齿轮(6-6)、调节螺纹管(6-7)和螺纹管齿轮(6-8),调节框架(6-1)上设置有多个定位孔(6-2),配重块(6-

3)固定连接在调节框架(6-1)的左端,调节电机(6-4)固定连接在调节框架(6-1)的右端,调节轴(6-5)转动连接在调节框架(6-1)上,调节轴(6-5)固定连接在调节电机(6-4)的输出轴上,调节齿轮(6-6)固定连接在调节轴(6-5)上,调节螺纹管(6-7)转动连接在调节框架(6-

1)上,螺纹管齿轮(6-8)固定连接在调节螺纹管(6-7)上,调节齿轮(6-6)和螺纹管齿轮(6-

8)啮合传动,调节螺纹管(6-7)的左右两端均通过螺纹连接有螺纹调节杆(4-4),多个定位孔(6-2)上均固定连接有滑动杆(5-5)。

8.根据权利要求7所述的地下室玻璃采光井,其特征在于:多个所述的调节螺纹管(6-

7)的左右两侧的螺纹旋向相反。
