专利号: 2020109750028
申请人: 江苏升辉装备集团股份有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

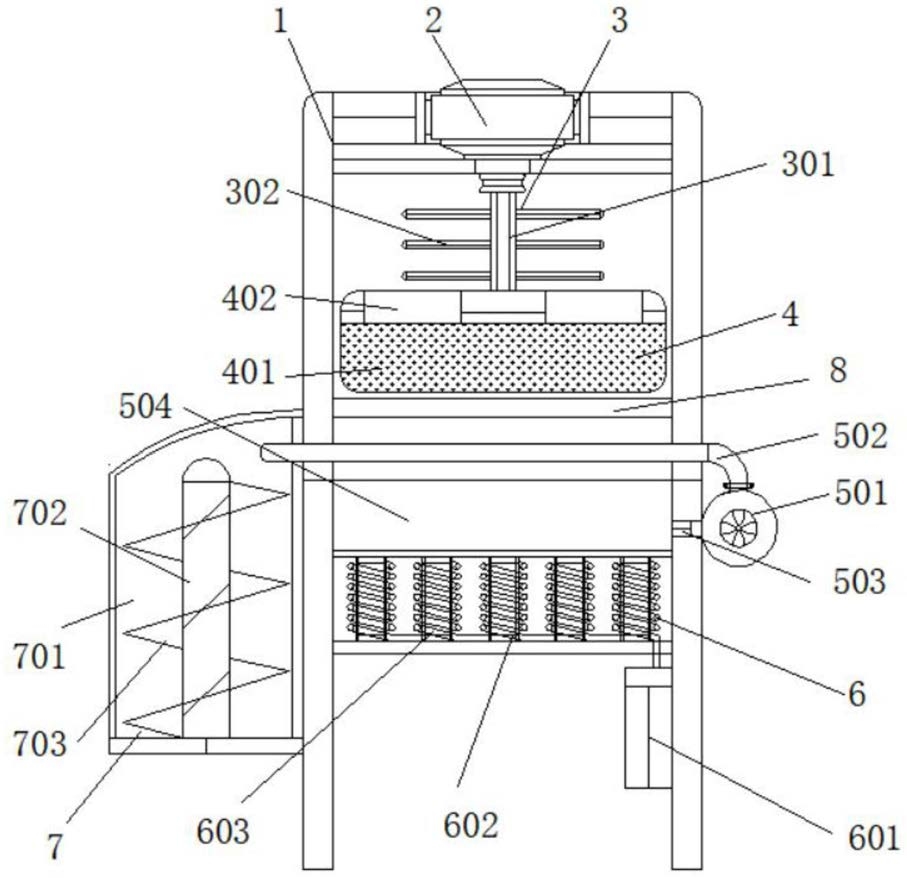

1.一种废玻璃分拣风选系统,包括分选箱体(1)、废玻璃风选机构(5)和废玻璃离心筛选机构(7),其特征在于:所述分选箱体(1)的上端安装有电机(2),且电机(2)的输出端连接有废玻璃粉碎机构(3),所述所述废玻璃粉碎机构(3)的底端连接有废玻璃研磨机构(4),且废玻璃研磨机构(4)的下方设置有研磨分滤结构(8),所述废玻璃风选机构(5)设置于研磨分滤结构(8)的下方,且废玻璃风选机构(5)的下方设置有废玻璃金属吸附机构(6),所述废玻璃离心筛选机构(7)设置于废玻璃风选机构(5)的左侧。

2.根据权利要求1所述的一种废玻璃分拣风选系统,其特征在于:所述废玻璃粉碎机构(3)包括传动轴(301)和粉碎刀片(302),且传动轴(301)的外表面设置有粉碎刀片(302),所述电机(2)通过传动轴(301)与粉碎刀片(302)之间构成转动结构,且粉碎刀片(302)沿传动轴(301)的外表面等距均匀分布。

3.根据权利要求1所述的一种废玻璃分拣风选系统,其特征在于:所述废玻璃研磨机构(4)包括研磨辊(401)、粉碎舱(402)和连通孔(403),且研磨辊(401)的上端面开设有粉碎舱(402),并且粉碎舱(402)的外侧开设有连通孔(403),所述电机(2)通过废玻璃粉碎机构(3)与研磨辊(401)之间构成转动结构,且研磨辊(401)的外表面与分选箱体(1)内壁之间的间隙为1-10mm。

4.根据权利要求1所述的一种废玻璃分拣风选系统,其特征在于:所述废玻璃风选机构(5)包括风机(501)、导流管(502)、输送管(503)和风选舱(504),且风机(501)的一端连接有输送管(503),并且输送管(503)的末端连接有风选舱(504),同时导流管(502)的另一端连接有导流管(502),所述风机(501)通过导流管(502)和输送管(503)均与风选舱(504)之间相互连通。

5.根据权利要求1所述的一种废玻璃分拣风选系统,其特征在于:所述废玻璃金属吸附机构(6)包括蓄电池(601)、线圈(602)和衔铁(603),且蓄电池(601)的输出端连接有线圈(602),并且线圈(602)的内部安装有衔铁(603),所述蓄电池(601)与线圈(602)之间为电性连接,且线圈(602)与衔铁(603)之间为缠绕连接。

6.根据权利要求1所述的一种废玻璃分拣风选系统,其特征在于:所述废玻璃离心筛选机构(7)包括筛选腔(701)、连接轴杆(702)、离心筛选螺旋槽(703)和分流隔板(704),且筛选腔(701)的内部安装有连接轴杆(702),并且连接轴杆(702)的外表面设置有离心筛选螺旋槽(703),同时离心筛选螺旋槽(703)的末端内部设置有分流隔板(704)。

7.根据权利要求6所述的一种废玻璃分拣风选系统,其特征在于:所述筛选腔(701)与废玻璃风选机构(5)之间相互连通,且离心筛选螺旋槽(703)的中心线与分流隔板(704)之间相互重合。

8.根据权利要求1所述的一种废玻璃分拣风选系统,其特征在于:所述研磨分滤结构(8)包括滤框(801)、滤网(802)、匹配滑块(803)和匹配滑槽(804),且滤框(801)的内部设置有滤网(802),并且滤框(801)的左右两侧均设置有匹配滑块(803),同时匹配滑块(803)的外侧设置有匹配滑槽(804)。

9.根据权利要求8所述的一种废玻璃分拣风选系统,其特征在于:所述滤框(801)通过匹配滑块(803)和匹配滑槽(804)与分选箱体(1)之间构成滑动结构,且匹配滑块(803)和匹配滑槽(804)连接处的外形尺寸相吻合,并且滤框(801)与滤网(802)之间为固定连接。
