专利号: 202010980550X
申请人: 萧县逸飞农作物种植农民专业合作社
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

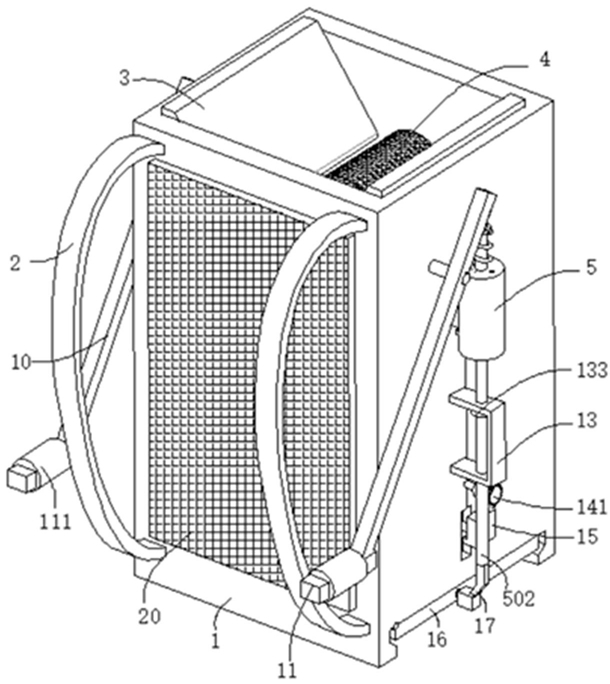

1.一种茶叶采摘用采摘保湿篓,包括篓体(1),所述篓体(1)外壁连接有背带(2),其特征在于,所述篓体(1)两侧均可拆卸连接有侧板(3),两个所述侧板(3)之间连接有弧形滤网(4),所述弧形滤网(4)固定连接在篓体(1)内壁,所述弧形滤网(4)的底部连接有收集槽(401),所述篓体(1)外壁连接有水箱(5),所述水箱(5)外壁连接有输水管(6),所述输水管(6)内设置有第一单向阀,所述输水管(6)远离水箱(5)的一端连接有喷头(7),所述喷头(7)连接在收集槽(401)的底部,所述篓体(1)两侧内壁均开凿有第一凹槽(8),每个所述第一凹槽(8)的两侧内壁之间均连接有滑杆(801),所述滑杆(801)外壁滑动连接有滑块(802),所述滑杆(801)外壁连接有两个第二弹性元件(8011),所述第二弹性元件(8011)的两端分别连接在第一凹槽(8)内壁与滑块(802)之间,两个所述滑块(802)之间连接有过滤网(9);所述水箱(5)内壁滑动连接有活塞(501),所述活塞(501)内设置有第二单向阀,所述活塞(501)内壁连接有移动杆(502),所述移动杆(502)外壁连接有固定板(5021),所述移动杆(502)外壁套接有第一弹性元件(5022),所述第一弹性元件(5022)的两端分别连接在水箱(5)的顶部外壁和固定板(5021)的底部外壁,所述移动杆(502)的顶部连接有驱动机构;所述篓体(1)外壁连接有固定架(13),所述移动杆(502)滑动连接在固定架(13)内,所述移动杆(502)外壁连接有限位板(133),所述限位板(133)与固定架(13)活动相抵,所述移动杆(502)外壁开凿有第二凹槽(131),所述第二凹槽(131)内连接有齿条板(132),所述齿条板(132)外壁啮合连接有第一齿轮(141),所述第一齿轮(141)外壁连接有固定杆(14),所述固定杆(14)转动连接在篓体(1)的外壁,所述固定杆(14)外壁还连接有凸轮(142);所述滑块(802)外壁连接有移动块(8021),所述篓体(1)外壁开凿有与移动块(8021)相配合的移动槽(8022),所述移动槽(8022)与第一凹槽(8)相互连通,所述移动块(8021)远离滑块(802)的一端连接有受力块(15),所述凸轮(142)与受力块(15)活动相抵;所述篓体(1)的底部通过铰链连接有底板(16),所述底板(16)的底壁与篓体(1)的底部活动相抵,所述底板(16)内开凿有第三凹槽(161),所述第三凹槽(161)内壁连接有第三弹性元件(162),所述第三弹性元件(162)远离第三凹槽(161)内壁的一端连接有插杆(163),所述移动杆(502)的底部连接有定位块(17),所述定位块(17)外壁开凿有与插杆(163)相配合的插槽(171)。

2.根据权利要求1所述的一种茶叶采摘用采摘保湿篓,其特征在于,所述驱动机构包括转动杆(10),所述转动杆(10)通过销轴转动连接在篓体(1)的外壁,所述转动杆(10)外壁连接有抬杆(11),所述抬杆(11)外壁套接有海绵套(111),所述转动杆(10)外壁开凿有活动槽(12),所述移动杆(502)活动连接在活动槽(12)内。

3.根据权利要求2所述的一种茶叶采摘用采摘保湿篓,其特征在于,所述移动杆(502)的顶部转动连接有滚轮(5023),所述滚轮(5023)活动连接在活动槽(12)内。

4.根据权利要求1所述的一种茶叶采摘用采摘保湿篓,其特征在于,所述篓体(1)的顶部外壁开凿有与侧板(3)相配合的安装槽(18),所述安装槽(18)内壁开凿有第四凹槽(19),所述第四凹槽(19)内壁连接有第四弹性元件(191),所述第四弹性元件(191)远离第四凹槽(19)内壁的一端连接有定位杆(192),所述侧板(3)外壁开凿有与定位杆(192)相配合的定位槽(301)。

5.根据权利要求4所述的一种茶叶采摘用采摘保湿篓,其特征在于,所述篓体(1)采用竹编制成,且所述篓体(1)外壁连接有贴身板(20)。

6.根据权利要求1所述的一种茶叶采摘用采摘保湿篓,其特征在于,所述喷头(7)的底部设置为弧线,所述喷头(7)的底部设置有出液孔(701),所述喷头(7)的底部内壁连接有直杆(702),所述直杆(702)远离喷头(7)内壁的一端连接有分液块(703),所述分液块(703)设置为伞状。
