专利号: 2020109816190
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

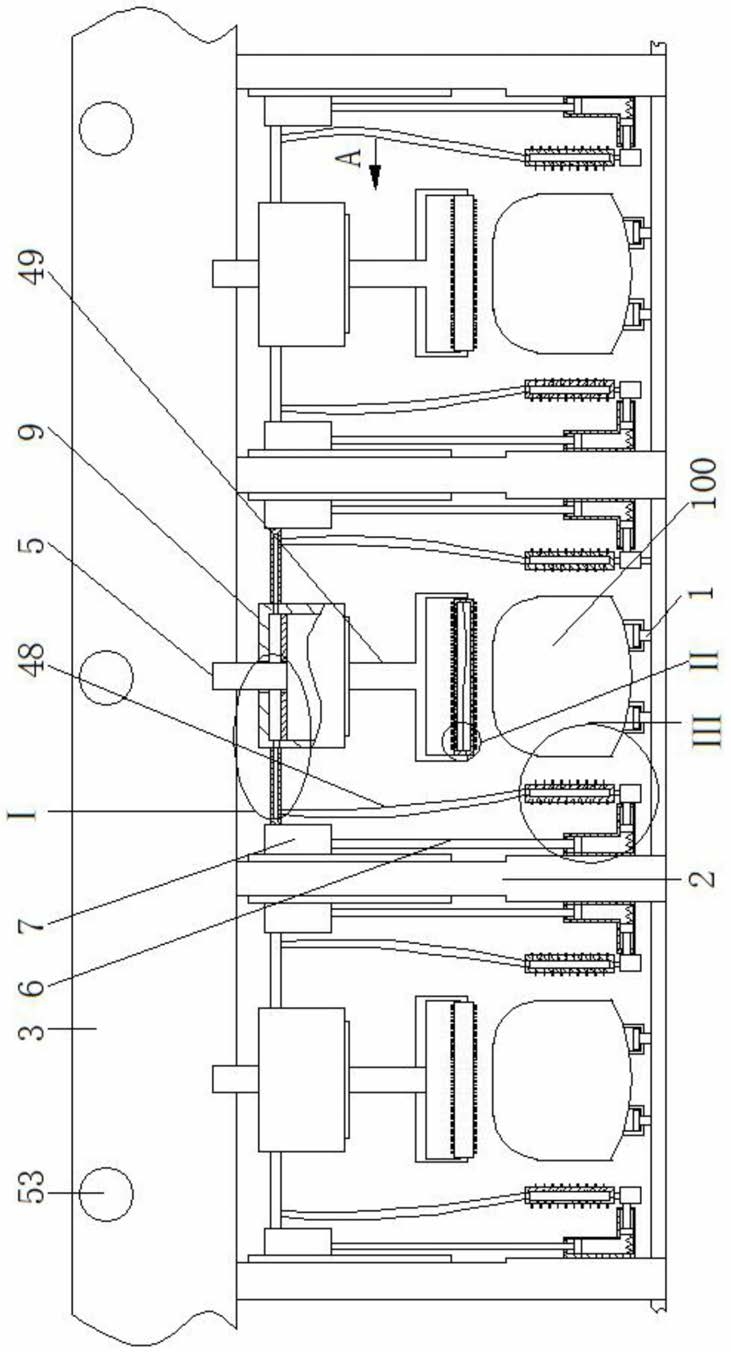

1.一种轨道交通车辆用智能型清洁装置,其特征在于:包括数组轨道装置(1),轨道装置(1)的两侧均固定安装第一支架(2),所有第一支架(2)的顶部固定安装同一个上端开口的蓄水箱(3),蓄水箱(3)的上端开口内密封固定安装有过滤网(99),每两个第一支架(2)之间均设有清洁装置,清洁装置包括两根电动滑轨(6),第一支架(2)朝向对应轨道装置(1)的一侧均固定安装竖向设置的电动滑轨(6),电动滑轨(6)的外侧均配合安装电动滑块(7),两个电动滑块(7)固定连接同一个活动水箱(9),活动水箱(9)的内部固定安装隔板(10),隔板(10)与活动水箱(9)的顶部均开设有相互对齐的第一进水孔(11),蓄水箱(3)的前侧壁靠近下端处对应活动水箱(9)开设第一出水孔(4),第一出水孔(4)的外端均固定连接并连通有L型管(5),L型管(5)的竖管部分外侧壁与两个第一进水孔(11)的内侧壁均密封接触配合,L型管(5)与活动水箱(9)连通,蓄水箱(3)的底部通过安装座轴承连接有横向的第一转轴(12),第一转轴(12)的外侧固定套装齿轮(13),蓄水箱(3)的底部开设导向通孔(14),导向通孔(14)内密封接触配合设有竖杆(15),竖杆(15)能够在导向通孔(14)内上下移动,竖杆(15)的顶部对应第一出水孔(4)固定安装第一挡板(16),第一挡板(16)能够将第一出水孔(4)密封,竖杆(15)的下端固定连接第一齿条(17),活动水箱(9)的后侧壁固定安装第二齿条(18),第二齿条(18)、第一齿条(17)均与齿轮(13)啮合配合,蓄水箱(3)的后侧壁对应活动水箱(9)开设有竖向的第一滑槽(19),第一滑槽(19)内配合安装第一滑块(20),第一滑块(20)与活动水箱(9)之间通过连接支架(21)固定连接,连接支架(21)的底部通过连接座轴承连接有横向的第二转轴(22),第二转轴(22)的中部外侧固定套装圆盘(23),第二转轴(22)的外端固定连接竖向的第一清洁组件,活动水箱(9)的底部开设第二出水孔(24),活动水箱(9)的底部开设前后方向设置的第二滑槽(25),第二滑槽(25)内配合安装第二滑块(26),第二滑块(26)与第二滑槽(25)的一侧通过第一弹簧(27)固定连接,第二滑块(26)的下侧固定连接水平放置的第一杆(28),第一杆(28)的前端对应第二出水孔(24)固定连接第二挡板(29),第二挡板(29)的顶面与第二出水孔(24)的下端密封接触配合,第一杆(28)的后端固定连接第一圆柱块(30),圆盘(23)的右侧面偏心固定安装第二圆柱块(31),第二圆柱块(31)与第一圆柱块(30)通过第二连杆(97)铰接连接,所述的第一支架(2)下端朝向轨道装置(1)的一侧均固定连接L型缸体(33),L型缸体(33)的竖向缸体与横向缸体内均配合安装活塞(34),位于同一L型缸体(33)内的两活塞(34)之间均充满液压油,L型缸体(33)横向缸体内的活塞(34)与横向缸体的底部通过第二弹簧(40)固定连接,L型缸体(33)横向缸体的出口均朝向对应的轨道装置(1),电动滑块(7)的底部均通过第一连杆(35)与对应L型缸体(33)竖向缸体内的活塞(34)固定连接,L型缸体(33)横向缸体内的活塞(34)外侧均固定连接活塞杆(36),活塞杆(36)朝向对应轨道装置(1)的一侧均固定连接支撑座(37),支撑座(37)的顶部连接有第二清洁 组件。

2.根据权利要求1所述的一种轨道交通车辆用智能型清洁装置,其特征在于:所述的第二清洁组件包括竖筒(41),支撑座(37)的顶部轴承连接竖筒(41),竖筒(41)的侧壁内部开设盘旋向下的螺旋通道(96),螺旋通道(96)的两侧均开设第一细孔(43)将竖筒(41)内部与外界连通,第一细孔(43)的外端均固定连接第一刷毛(44),竖筒(41)的顶部均开设第二进水孔(42),第二进水孔(42)与螺旋通道(96)、竖筒(41)的内部均连通,活动水箱(9)的左右侧壁均开设第一通孔(45),第一通孔(45)位于隔板(10)与活动水箱(9)的顶部之间,第一通孔(45)的外端均固定连接并连通有横管(46),横管(46)的另一端与对应电动滑块(7)固定连接,横管(46)的下侧壁均开设第二通孔(47),左右两个第二通孔(47)分别与左右两个对应的第二进水孔(42)之间通过软管(48)连接并连通。

3.根据权利要求1所述的一种轨道交通车辆用智能型清洁装置,其特征在于:所述的第一清洁组件包括筒体安装支架(49),第二转轴(22)的外端固定安装竖向的筒体安装支架(49),筒体安装支架(49)的底部转动连接有横向的滚筒(50),滚筒(50)的外侧壁均匀固定连接有若干第二刷毛(51),滚筒(50)的上侧壁开设有数个第二细孔(52),滚筒(50)外壁开设第一注水孔且其外端配合安装闸门装置。

4.根据权利要求1所述的一种轨道交通车辆用智能型清洁装置,其特征在于:所述的蓄水箱(3)的前侧壁开设数个第二注水孔(53),第二注水孔(53)通过管道与供水装置相连。

5.根据权利要求1所述的一种轨道交通车辆用智能型清洁装置,其特征在于:所述的活动水箱(9)的内底部固定安装水压传感器(54),水压传感器(54)与电动滑轨(6)相连。
