专利号: 2020109873352
申请人: 深圳市前海极智创新科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

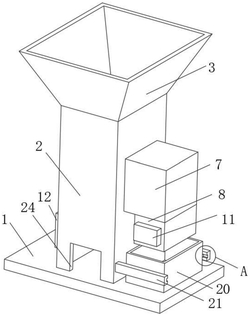

1.一种固体废弃物分选装置,包括底板(1),其特征在于:所述底板(1)的顶面固定连接有竖管(2),所述竖管(2)的顶面固定连通有进料漏斗(3),所述竖管(2)的左侧面开设有安装槽(4),所述安装槽(4)的内表面固定安装有风扇(5),所述竖管(2)的左侧面固定连接有位于安装槽(4)外侧的保护罩(6),所述竖管(2)的右侧面固定连通有上料箱(7),所述上料箱(7)的底面固定连通有下料箱(8),所述下料箱(8)的内部活动套接有转轴(9),所述转轴(9)的外表面固定套接有粉碎辊(10),所述下料箱(8)的侧面固定安装有动力箱(11)。2.根据权利要求1所述的一种固体废弃物分选装置,其特征在于:所述竖管(2)的内侧面固定连接有滑板(13),所述竖管(2)的做侧面固定连通有出料框(12)。3.根据权利要求2所述的一种固体废弃物分选装置,其特征在于:所述滑板(13)的底面固定安装有电磁铁(14),所述竖管(2)的内表面固定安装有电力箱(15),所述竖管(2)正面的底面开设有操作口(24)。4.根据权利要求3所述的一种固体废弃物分选装置,其特征在于:所述滑板(13)的顶面固定连接有固定板(16),所述固定板(16)的侧面活动卡接有滑杆(18),所述滑杆(18)的内侧面固定连接有刮杆(19)。5.根据权利要求4所述的一种固体废弃物分选装置,其特征在于:所述固定板(16)的内侧面开设有滑槽(17),所述滑槽(17)的内表面与滑杆(18)活动卡接。6.根据权利要求3所述的一种固体废弃物分选装置,其特征在于:所述竖管(2)的有侧面固定连接有限位板(21),所述限位板(21)的数量为两个,两个所述限位板(21)之间活动卡接有收集箱(20),所述收集箱(20)的侧面固定连接有卡板(23),所述限位板(21)的内侧面开设有卡槽(22),所述卡槽(22)的内表面与卡板(23)活动卡接。7.根据权利要求1所述的一种固体废弃物分选装置,其特征在于:还包括第一旋转轴(25),所述第一旋转轴(25)的两端分别转动连接在所述竖管(2)内,所述第一旋转轴(25)上固定有第一螺旋叶片(26),所述第一旋转轴(25)下方还设有第二旋转轴(27),所述第二旋转轴(27)的两端分别转动连接在所述竖管(2)内,所述第二旋转轴(27)上固定连接有第二螺旋叶片(28);所述上料箱(7)的上端还固定安装有水泵(29),所述水泵(29)的抽水端连接水箱,所述水泵(29)的出水端连接出水管的一端,所述出水管的另一端分别连接有两个雾化喷嘴(31),两个所述雾化喷嘴(31)分别位于所述上料箱(7)内和所述竖管(2)内;所述上料箱(7)的上端还固定安装有气泵(30),所述气泵(30)的排气口通过排气管连接有排气喷嘴(32),所述排气喷嘴(32)位于所述上料箱(7)内;还包括喷淋装置(33),所述喷淋装置(33)安装在所述进料漏斗(3)内,所述喷淋装置(33)包括:水泵(29)、固定块(331)、伸缩连接杆(332)、喷淋头(333)、伸缩装置(334)、第一输水管路(335)、第二输水管路、水箱(336)、检测装置、控制器;所述伸缩装置(334)位于所述进料漏斗(3)内,所述伸缩装置(334)的一端固定连接于所述进料漏斗(3)的内侧壁,所述伸缩装置(334)的另一端固定连接所述喷淋头(333),所述喷淋头(333)内设有雾化装置,所述喷淋头(333)位于所述进料漏斗(3)内,所述喷淋头(333)的顶部设有固定块(331),所述固定块(331)转动连接所述伸缩连接杆(332)的一端,所述伸缩连接杆(332)另一端转动连接另一固定块(331),所述另一固定块(331)固定安装于所述进料漏斗(3)顶部;

所述喷淋头(333)的顶端还设有检测装置,所述检测装置用于对进料漏斗(3)是否有待分选的固体废弃物投入进行检测,所述检测装置与所述控制器电连接,所述控制器与所述伸缩装置(334)电连接;所述水箱(336)安装于所述底板(1)上,所述水箱(336)的顶部设有注水口,所述水箱(336)的底部设有排水口,所述第一输水管路(335)的一端伸入所述水箱(336)内,所述第一输水管路(335)的另一端连接所述水泵(29)的抽水端,所述水泵(29)的出水端连接所述第二输水管路的一端,所述第二输水管路的另一端连接所述喷淋头(333)。8.根据权利要求1所述的一种固体废弃物分选装置,其特征在于:还包括减震机构(34),所述减震机构(34)包括对称安装于所述竖管(2)外壁两侧的减震装置和第一连接杆(342);所述减震装置包括内连接杆(345),所述内连接杆(345)的一侧固定连接在所述竖管(2)外壁,所述连接座(344)的另一侧连接若干个均匀分布的内连接杆(345)的一端,所述内连接杆(345)的另一端套接外连接杆(346)的一端,所述外连接杆(346)的另一端连接顶板(348)的一侧,所述内连接杆(345)与所述顶板(348)之间通过第一弹性连接件(347)连接;所述连接座(344)的中部固定连接连接轴(349)的一端,所述连接轴(349)的另一端穿过所述顶板(348)转动连接第二连接杆(343)的一端,所述第二连接杆(343)的另一端转动连接固定杆(341)的顶端,所述固定杆(341)的底端固定在所述底板(1)上;所述连接轴(349)上还设有定位卡块(351),所述定位卡块(351)位于所述连接轴(349)伸出所述顶板(348)的一侧,所述顶板(348)和所述定位卡块(351)之间还设有第二弹性连接件(350);所述第一连接杆(342)的一端连接所述固定杆(341)的顶端,所述第一连接杆(342)的另一端连接另一个所述固定杆(341)的顶端。9.根据权利要求1所述的一种固体废弃物分选装置,其特征在于:还包括能量转换装置,所述能量转换装置包括依次电连接的压力发电装置、整流装置、稳压电路模块、储能装置,所述能量转换装置还包括第一电压传感器、第二电压传感器、压力传感器、控制器;所述压力发电装置设置在所述底板(1)内;所述储能装置包括:储能电路,所述储能电路连接稳压电路,所述稳压电路连接放电电路,所述放电电路连接蓄电池,用于将电能储存在所述蓄电池中,所述蓄电池将储存的电能供给目标需电装置,所述目标需电装置包括所述动力箱(11)、风扇(5);所述压力传感器位于底板(1)内,用于检测所述底板(1)受到的压力;所述第一电压传感器,与所述蓄电池的输入端连接,用于检测所述蓄电池的输入电压;所述第二电压传感器,与所述整流装置的输出端连接,用于检测所述整流装置的输出电压;控制器,与所述第一电压传感器、第二电压传感器、压力传感器、蓄电池电连接,所述控制器基于所述第一电压传感器、第二电压传感器、压力传感器控制所述蓄电池工作。10.根据权利要求9所述的一种固体废弃物分选装置,其特征在于:所述控制器基于所述第一电压传感器、第二电压传感器、压力传感器控制所述蓄电池工作,包括以下步骤:步骤1:所述控制器基于所述压力传感器的检测值、所述进料漏斗(3)顶部至所述竖管(2)底部的垂直高度通过公式(1)计算出分选物下落的势能值E1;

其中,M为所述压力传感器的检测值,m为固体废弃物分选装置中位于底板上的所有器件的质量,S为所述底板(1)的上表面的面积,L为所述进料漏斗(3)顶部至所述竖管(2)底部的垂直高度,g为重力加速度;步骤2:所述控制器基于第一电压传感器、第二电压传感器及公式(2),计算所述能量回收装置(25)储存的电能;

η为所述能量回收装置(25)的电能转化率;U1为所述第一电压传感器的检测值;U2为所述第二电压传感器的检测值;P为所述储能装置储能时的损耗功率;T为所述能量回收装置(25)的运行时间;步骤3:当所述能量回收装置(25)储存的电能达到设定范围时,所述控制器控制所述蓄电池为目标需电装置供电。
