专利号: 2020109896941
申请人: 顾丽清
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

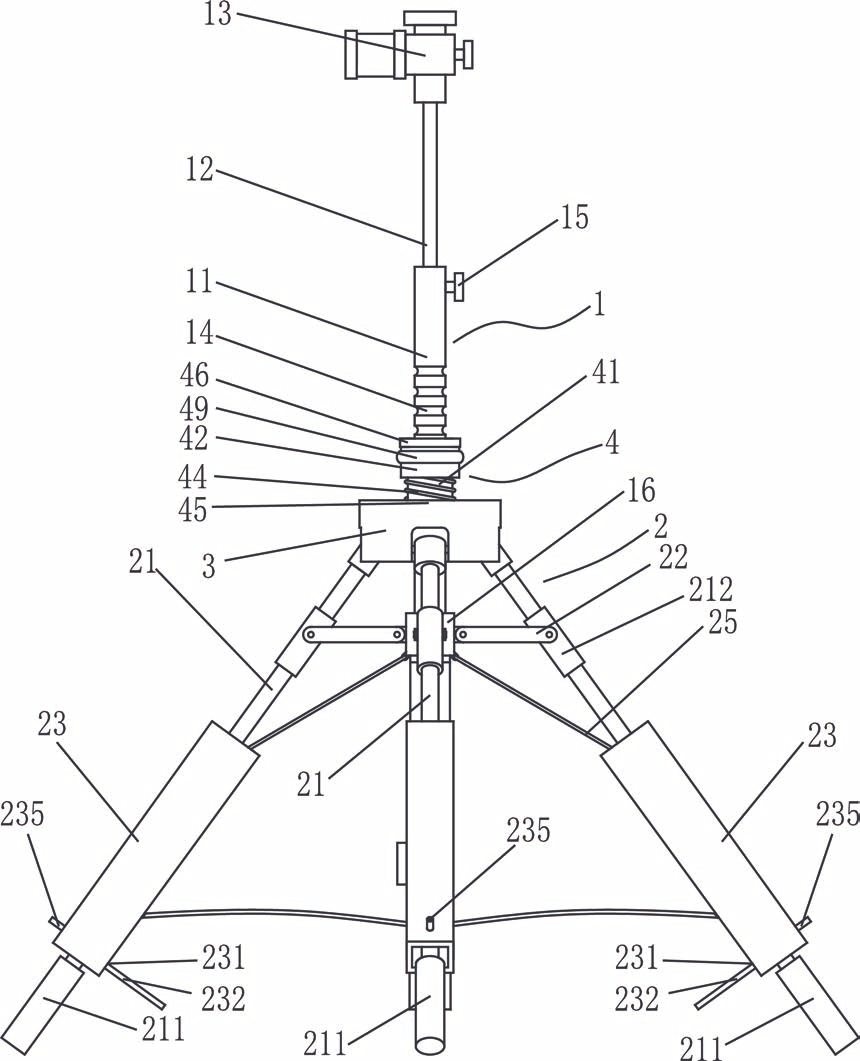

1.一种方便清洗的户外摄影支架,包括立柱(1)、支撑架(2)以及连接座(3),所述立柱(1)上设置有用于固定相机或手机的安装座(13),所述立柱(1)穿设于所述连接座(3)上,所述支撑架(2)包括至少三个支腿(21),所述支腿(21)与所述连接座(3)转动连接,其特征在于:所述连接座(3)中心活动穿设有所述立柱(1),所述立柱(1)与每个所述支腿(21)之间连接有两端铰接的第一连杆(22);所述支腿(21)上滑动套设有活动套(23),所述立柱(1)底部设置有可拆卸的水箱(24),所述水箱(24)上设置有水泵(5)及电池包(6),所述活动套(23)内设置有喷头(26),所述水泵(5)的出水口分别与若干所述喷头(26)通过管道连接,所述立柱(1)与所述活动套(23)之间连接有两端铰接的第二连杆(25);所述立柱(1)相对所述连接座(3)上升以撑开若干所述支腿(21),所述立柱(1)相对所述连接座(3)下降以收拢若干所述支腿(21);所述立柱(1)下降至底部时,所述活动套(23)被推动至底部位于所述支腿(21)下方,所述喷头(26)对准或高于所述支腿(21)底部。

2.如权利要求1所述的一种方便清洗的户外摄影支架,其特征在于:所述活动套(23)接近底部处的侧面设置有开口(231),所述开口(231)内滑动设置有隔板(232),所述隔板(232)与所述活动套(23)之间设置有复位弹簧(233),所述立柱(1)下降至底部时,所述活动套(23)的开口被推动至底部位于所述支腿(21)下方,且所述隔板(232)的内端相互配合向外顶以封堵所述活动套(23)形成包围所述支腿(21)端部的清洗腔(234),所述清洗腔(234)的底部设置有出水管道(235)。

3.如权利要求1所述的一种方便清洗的户外摄影支架,其特征在于:所述连接座(3)上设置有定位机构(4),所述定位机构(4)包括内管(41)、外管(42)、若干限位钢珠(43)、弹簧(44)、第一限位部(45)和第二限位部(46),所述外管(42)套设于所述内管(41)外,所述外管(42)一端与所述第一限位部(45)之间设置有所述弹簧(44),所述外管(42)另一端抵住所述第二限位部(46),所述立柱(1)上设置有至少一个第一环形槽(14),所述内管(41)周向设置有若干锥形通孔(47),所述锥形通孔(47)内设置有所述限位钢珠(43),所述外管(42)内壁设置有第二环形槽(48),所述外管(42)压缩所述弹簧(44)以使所述限位钢珠(43)进入所述第二环形槽(48)而解锁所述立柱(1)。

4.如权利要求3所述的一种方便清洗的户外摄影支架,其特征在于:所述立柱(1)上设置有若干个第一环形槽(14),所述限位钢珠(43)卡入任意所述第一环形槽(14)以调节所述支腿(21)的张开角度。

5.如权利要求3所述的一种方便清洗的户外摄影支架,其特征在于:所述第一限位部(45)与所述内管(41)一体成型,所述第二限位部(46)与所述内管(41)螺纹配合。

6.如权利要求3所述的一种方便清洗的户外摄影支架,其特征在于:所述外管(42)外侧设置有环状凸起部(49)。

7.如权利要求1所述的一种方便清洗的户外摄影支架,其特征在于:所述立柱(1)包括具有中心通道的主立柱(11),以及穿设于所述中心通道内的调节柱(12),所述安装座(13)设置于所述调节柱(12)顶部,所述主立柱(11)侧壁设置有螺孔,所述螺孔内旋设有用于定位所述调节柱(12)的紧固螺母(15)。

8.如权利要求1所述的一种方便清洗的户外摄影支架,其特征在于:所述支腿(21)底部设置有耐磨塑制套(211)。

9.如权利要求1所述的一种方便清洗的户外摄影支架,其特征在于:所述立柱(1)底部螺纹配合设置有第一塑制连接件(16),所述支腿(21)上设置有第二塑制连接件(212),所述第一塑制连接件(16)与所述第二塑制连接件(212)之间连接有所述第一连杆(22)。

10.如权利要求9所述的一种方便清洗的户外摄影支架,其特征在于:所述第一塑制连接件(16)底部设置有侧向开口的限位槽(161),所述水箱(24)顶部设置有加水口(241),所述加水口(241)上螺纹配合有盖子(242),所述盖子(242)外周设置有与所述限位槽(161)配合的环形限位部(243)。
