专利号: 2020109898720
申请人: 高辉英
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-08-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

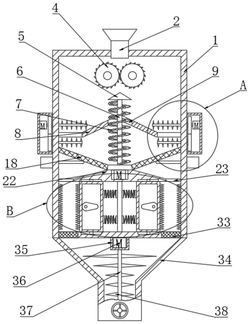

1.一种环保机械用固体废物处理装置,包括装置本体(1),所述装置本体(1)通过安装件固定连接于支撑架上,其特征在于,所述装置本体(1)的顶部设置有便于进料的进料斗(2),所述进料斗(2)的下方设置有第一破碎组件,所述第一破碎组件包括破碎辊(4),两个所述破碎辊(4)相啮合,所述破碎辊(4)的下方设置有便于分料的分料锥(5),所述分料锥(5)的下方设置有输料组件,所述输料组件包括第一转轴(6)和蛟龙叶片(7),所述第一转轴(6)和蛟龙叶片(7)位于第一导料板(8)的中心位置,所述第一导料板(8)的两侧设置有第二破碎组件,所述第二破碎组件包括第二转轴(10)、第三转轴(11)和第一搅拌叶(12),所述第一搅拌叶(12)通过第二转轴(10)和第三转轴(11)连接有第一驱动组件,所述第一驱动组件包括第一齿轮(13)、第二电机(14)和第二齿轮(15),所述第一导料板(8)的下方设置有便于筛料的第一筛网(18),所述第一筛网(18)的两端设置有振动组件,所述振动组件包括振动电机(19)和振动杆(20),所述第一筛网(18)的下方设置有便于出料的第二导料板(22)和第三缺口(23),所述第三缺口(23)的下方设置有第三破碎组件,所述第三破碎组件包括驱动框(24)、第一破碎齿(29)和第二破碎齿(30),所述第一破碎齿(29)和第二破碎齿(30)配合连接,所述驱动框(24)连接有第二驱动组件,所述第二驱动组件包括凸轮(25)、第四电机(26)和复位弹簧(28),所述装置本体(1)的底部设置有出料仓(34),所述出料仓(34)内设置有便于出料的第四破碎组件,所述第四破碎组件包括第四转轴(37)和第二搅拌叶(38)。

2.根据权利要求1所述的环保机械用固体废物处理装置,其特征在于,所述破碎辊(4)通过转轴转动连接于装置本体(1)的内部,所述破碎辊(4)固定连接有第一电机(3)的输出轴,所述第一电机(3)通过安装板固定连接于装置本体(1)的外侧。

3.根据权利要求2所述的环保机械用固体废物处理装置,其特征在于,所述分料锥(5)固定连接于第一转轴(6)的顶部,所述蛟龙叶片(7)固定连接于第一转轴(6)的外侧,所述第一导料板(8)上开设有用于避位蛟龙叶片(7)的第一缺口(9),所述第一导料板(8)的两侧开设有便于出料的第二缺口(17),所述第一转轴(6)固定连接有第三电机(21)的输出轴,所述第三电机(21)固定连接于第二导料板(22)的内部。

4.根据权利要求3所述的环保机械用固体废物处理装置,其特征在于,所述第一搅拌叶(12)分别固定连接于第二转轴(10)和第三转轴(11)上,所述第二转轴(10)和第三转轴(11)均通过轴承转动连接于装置本体(1)的内部,所述第二转轴(10)贯穿延伸出装置本体(1)的外侧处固定连接有第一齿轮(13),所述第三转轴(11)贯穿延伸出装置本体(1)的外侧处固定连接有第二齿轮(15),所述第一齿轮(13)与第二齿轮(15)相啮合,所述第一齿轮(13)通过转轴固定连接有第二电机(14)的输出轴,所述第二电机(14)通过外罩(16)固定连接于装置本体(1)的外侧。

5.根据权利要求4所述的环保机械用固体废物处理装置,其特征在于,所述振动杆(20)与第一筛网(18)相接触,所述振动杆(20)固定连接有振动电机(19)的输出轴,所述振动电机(19)固定连接于装置本体(1)的外侧,所述第一筛网(18)的底部与第二导料板(22)的顶部固定连接,所述第二导料板(22)的两侧开设有便于出料的第三缺口(23)。

6.根据权利要求5所述的环保机械用固体废物处理装置,其特征在于,所述驱动框(24)通过滑块(32)分别滑动连接于第二导料板(22)和装置本体(1)的内部,所述驱动框(24)的一侧固定连接有第一破碎齿(29),所述第二破碎齿(30)固定连接于装置本体(1)的内壁上,所述驱动框(24)的另一侧通过弹簧固定座(27)固定连接有复位弹簧(28),所述弹簧固定座(27)的一侧固定连接于隔板(31)上,所述隔板(31)固定连接于装置本体(1)与第二导料板(22)的连接处。

7.根据权利要求6所述的环保机械用固体废物处理装置,其特征在于,所述凸轮(25)转动连接于驱动框(24)的内部,所述凸轮(25)固定连接有第四电机(26)的输出轴,所述第四电机(26)通过安装板固定连接于装置本体(1)的外侧,所述第一破碎齿(29)和第二破碎齿(30)配合连接处的下方设置有便于筛料的第二筛网(33),所述第二筛网(33)固定连接于装置本体(1)的底部。

8.根据权利要求1所述的环保机械用固体废物处理装置,其特征在于,所述出料仓(34)固定连接于装置本体(1)的底部,所述第二搅拌叶(38)固定连接于第四转轴(37)上,所述第四转轴(37)固定连接有第五电机(36)的输出轴,所述第五电机(36)通过防护箱(35)固定连接于装置本体(1)的底部,所述出料仓(34)的底部设置有便于控制出料的阀门。
