专利号: 202010990469X
申请人: 九江学院
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

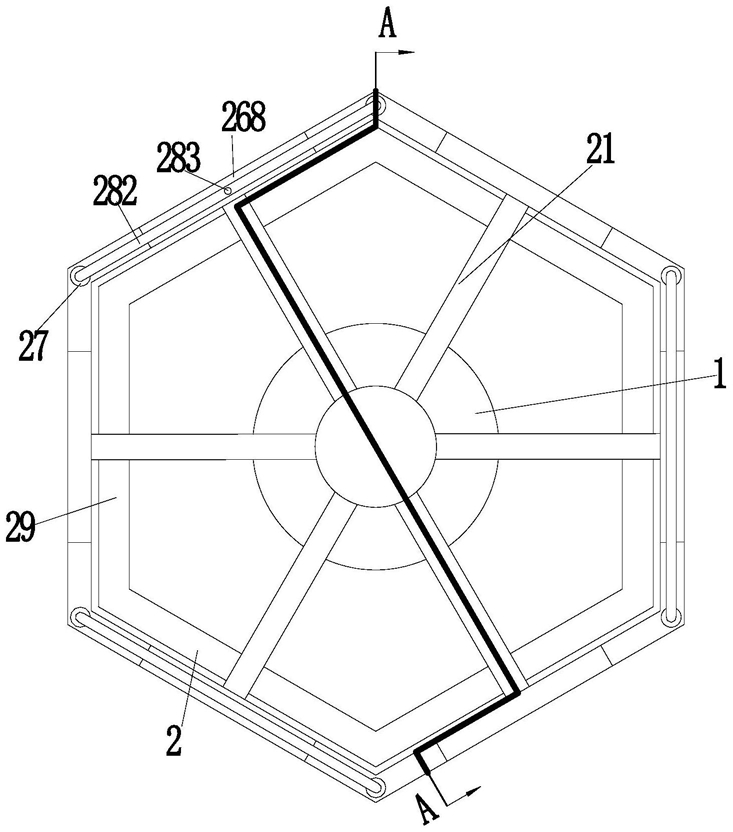

1.一种广告设计智能展示平台,包括移动台(1)与定位装置(2),其特征在于:所述移动台(1)上端固定安装有定位装置(2),其中:

所述移动台(1)包括圆柱板(11)、电动万向轮(12)、电机一(13)、圆板(14)、小齿块(15)、齿轮一(16)与转动柱(17),圆柱板(11)下端均匀通过支架安装有电动万向轮(12),圆柱板(11)下端左侧开设有圆柱凹槽,圆柱凹槽下端通过电机座固定安装有电机一(13),电机一(13)上端输出轴通过联轴器固定安装有圆板(14),圆板(14)外表面固定安装有小齿块(15),圆板(14)右侧通过转动轴安装有有齿轮一(16),小齿块(15)与齿轮一(16)相啮合,齿轮一(16)上端固定安装有转动柱(17);

所述定位装置(2)包括固定杆(21)、六角形框(22)、滑轨架(23)、支架板(24)、轴承(25)、限位架(26)、圆台块(27)、挤压架(28)与挡板(29),转动柱(17)上端沿周向均匀固定安装有固定杆(21),固定杆(21)末端固定安装有六角形框(22),六角形框(22)中部沿周向均匀固定安装有滑轨架(23),六角形框(22)上端沿周向均匀固定安装有支架板(24),支架板(24)中部两侧对称固定安装有轴承(25),轴承(25)内端固定安装有限位架(26),支架板(24)中部以滑动配合的方式连接有圆台块(27),圆台块(27)上端固定安装有挤压架(28),固定杆(21)外侧下端安装有挡板(29);

所述限位架(26)包括圆柱杆(261)、定位杆(262)、圆柱弹簧(263)、弧形块(264)、小圆球(265)、小滚珠(266)、圆筒架(267)、透明磁性布(268)与定位长板(269),轴承(25)内端固定安装有圆柱杆(261),圆柱杆(261)中部开设有圆柱通孔,圆柱通孔内以滑动配合的方式连接有定位杆(262),定位杆(262)一端开设有与圆台块(27)相配合的弧形凹槽,定位杆(262)另一端沿周向均匀开设有圆柱凹槽,圆柱凹槽内固定安装有圆柱弹簧(263),圆柱弹簧(263)上端固定安装有弧形块(264),弧形块(264)内以滑动配合的方式连接有小圆球(265),定位杆(262)另一端上的棱角开设有圆角,定位杆(262)外表面沿周向均匀开设有小弧形凹槽,小弧形凹槽内以滑动配合的方式连接有小滚珠(266),小圆球(265)外端以滑动配合的方式连接有圆筒架(267),圆筒架(267)内端均匀开设有小弧形凹槽,小弧形凹槽内以滑动配合的方式与小圆球(265)外端相连接,圆筒架(267)外端固定安装有透明磁性布(268),透明磁性布(268)末端固定安装有定位长板(269)。

2.根据权利要求1所述的一种广告设计智能展示平台,其特征在于:所述六角形框(22)包括内框(221)、上底板(222)、外框(223)、可伸缩杆(224)与下固定框(225),固定杆(21)末端固定安装有内框(221),内框(221)上侧外端沿周向均匀固定安装有上底板(222),上底板(222)外侧下端固定安装有外框(223),上底板(222)上端沿周向均匀固定安装有支架板(24),上底板(222)下端固定安装有可伸缩杆(224),可伸缩杆(224)下端固定安装有下固定框(225),下固定框(225)上端开设有卡槽,卡槽内与定位长板(269)相卡接。

3.根据权利要求1所述的一种广告设计智能展示平台,其特征在于:所述滑轨架(23)包括滑轨一(231)、滑轨二(232)、小圆柱(233)与橡胶块(234),六角形框(22)中部沿周向均匀固定安装有滑轨一(231),六角形框(22)中部沿周向均匀固定安装有滑轨二(232),滑轨一(231)与滑轨二(232)之间的夹角为120°,滑轨一(231)与滑轨二(232)的内外两侧对称均匀通过销轴安装有小圆柱(233),小圆柱(233)外端面固定安装有橡胶块(234)。

4.根据权利要求1所述的一种广告设计智能展示平台,其特征在于:所述支架板(24)为夹角为120°的V形板,支架板(24)中部开设有圆柱凹槽,圆柱凹槽内外两侧固定设置有矩形长板,圆柱凹槽内以滑动配合的方式连接有圆台块(27),圆台块(27)前后两侧对称开设有矩形凹槽。

5.根据权利要求1所述的一种广告设计智能展示平台,其特征在于:所述圆台块(27)上的矩形凹槽内均匀通过销轴设置有长圆柱。

6.根据权利要求1所述的一种广告设计智能展示平台,其特征在于:所述挤压架(28)包括挤压杆(281)、连接长杆(282)与控制杆(283),圆台块(27)上端固定安装有挤压杆(281),挤压杆(281)上端固定安装有连接长杆(282),连接长杆(282)上端固定安装有控制杆(283)。

7.根据权利要求1所述的一种广告设计智能展示平台,其特征在于:所述挡板(29)包括固定板(291)、矩形长筒(292)、矩形框(293)、矩形长柱(294)、矩形挡板(295)与LED灯条(296),固定杆(21)外侧下端安装有固定板(291),固定板(291)两侧下端对称固定安装有矩形长筒(292),矩形长筒(292)内上下两侧内端对称固定安装有矩形框(293),矩形长筒(292)内以滑动配合的方式连接有矩形长柱(294),矩形长柱(294)上下两侧外端对称固定安装有矩形框(293),矩形长筒(292)与矩形框(293)首尾相连,矩形长筒(292)中部固定安装有矩形挡板(295),矩形挡板(295)均为透明玻璃板,矩形挡板(295)中部开设有矩形长凹槽,矩形长凹槽内固定安装有LED灯条(296)。
