专利号: 2020109906784
申请人: 张承林
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

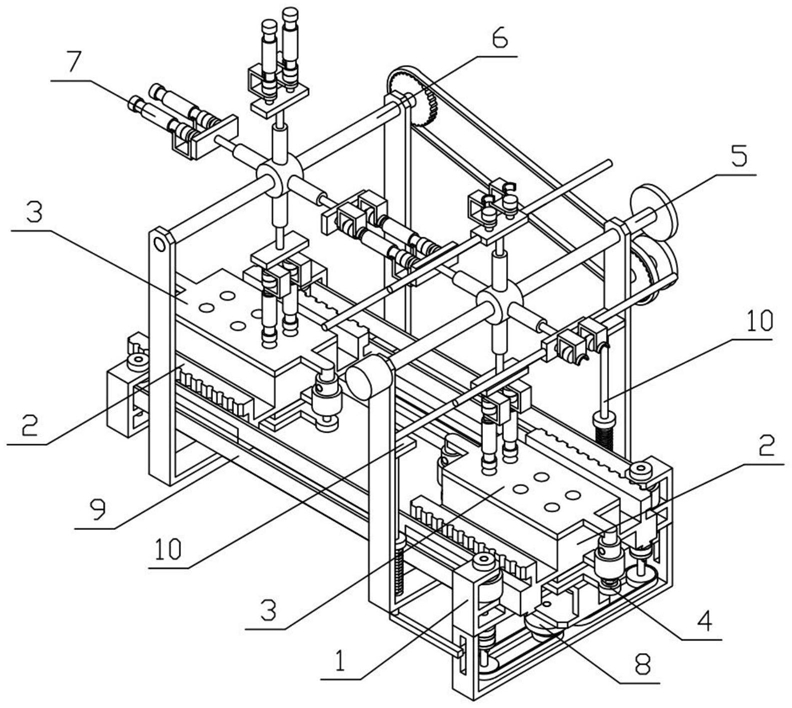

1.一种灰砂砖加工系统,包括成型模具(2)、盖合部件(3)、支撑部件(4)和钉(7),其特征在于:所述成型模具(2)上可拆卸固定连接有盖合部件(3),成型模具(2)的下端滑动连接有支撑部件(4),支撑部件(4)和成型模具(2)之间固定连接有压缩弹簧Ⅰ,成型模具(2)上设置有多个圆孔Ⅰ(205),盖合部件(3)上设置有多个圆孔Ⅱ(302),多个圆孔Ⅰ(205)和多个圆孔Ⅱ(302)相互对应,钉(7)设置有多个,多个钉(7)可插入圆孔Ⅰ(205)和圆孔Ⅱ(302)内;

所述灰砂砖加工系统还包括装置支架(1),装置支架(1)包括滑轨(101)、运输支架Ⅰ(102)、动力支架(103)、运输支架Ⅱ(104)、插钉支架(105)和拔钉支架(106),滑轨(101)的前后两端分别固定连接有运输支架Ⅰ(102)和运输支架Ⅱ(104),运输支架Ⅰ(102)上固定连接有动力支架(103),滑轨(101)上固定连接有插钉支架(105)和拔钉支架(106);

所述灰砂砖加工系统还包括插钉机构(5),插钉机构(5)包括更换电机(501)、更换轴Ⅰ(502)、往复机构Ⅰ(503)、推动底板(504)、电磁铁Ⅰ(505)、插钉板(506)和传动部件Ⅰ(507),更换电机(501)固定连接在插钉支架(105)上,更换电机(501)的输出轴上固定连接有更换轴Ⅰ(502),更换轴Ⅰ(502)转动连接在插钉支架(105)上,更换轴Ⅰ(502)上固定连接有多个往复机构Ⅰ(503),多个往复机构Ⅰ(503)的往复端上均固定连接有推动底板(504),多个推动底板(504)上均固定连接有电磁铁Ⅰ(505),多个推动底板(504)上均固定连接有插钉板(506),传动部件Ⅰ(507)转动连接在插钉支架(105)上,传动部件Ⅰ(507)和插钉支架(105)啮合传动;

所述灰砂砖加工系统还包括拔钉机构(6),拔钉机构(6)包括更换轴Ⅱ(601)、往复机构Ⅱ(602)、拉动底板(603)、电磁铁Ⅱ(604)和拔钉板(605),更换轴Ⅱ(601)转动连接在拔钉支架(106)上,更换轴Ⅱ(601)上固定连接有多个往复机构Ⅱ(602),多个往复机构Ⅱ(602)的往复端均固定连接有拉动底板(603),多个拉动底板(603)上均固定连接有电磁铁Ⅱ(604),多个拉动底板(603)上均固定连接有拔钉板(605),电磁铁Ⅰ(505)的磁力大于电磁铁Ⅱ(604)的磁力,钉(7)的上下两端均设置有槽口(701),插钉板(506)和拔钉板(605)均可插入槽口(701)内,更换轴Ⅱ(601)和传动部件Ⅰ(507)传动连接,更换轴Ⅱ(601)和传动部件Ⅰ(507)的传动比为一;

所述灰砂砖加工系统还包括动力机构(8)、运输机构(9)和切断机构(10),动力机构(8)包括动力电机(801)、传动部件Ⅱ(802)、传动轴(803)、连接键(804)和滑动摩擦轮(805),动力电机(801)固定连接在动力支架(103)上,传动部件Ⅱ(802)设置有两个,两个传动部件Ⅱ(802)均转动连接在动力支架(103)上,两个传动部件Ⅱ(802)之间啮合传动,动力电机(801)的输出轴和其中一个传动部件Ⅱ(802)传动连接,传动轴(803)设置有两个,两个传动轴(803)均转动连接在动力支架(103)上,两个传动轴(803)上均固定连接有连接键(804),两个连接键(804)上均滑动连接有滑动摩擦轮(805),两个传动轴(803)分别和两个传动部件Ⅱ(802)通过带传动连接,运输机构(9)包括运输轮(901)、阻尼轮(902)和摩擦轮(903),运输轮(901)设置有两个,两个运输轮(901)之间通过带传动连接,运输轮(901)上均连接有阻尼轮(902),其中一个运输轮(901)上固定连接有摩擦轮(903),两个摩擦轮(903)分别和两个滑动摩擦轮(805)摩擦传动,运输支架Ⅰ(102)和运输支架Ⅱ(104)上均转动连接有两个运输轮(901),阻尼轮(902)固定连接在对应的运输支架Ⅰ(102)或运输支架Ⅱ(104)上,切断机构(10)设置有两个,两个切断机构(10)均滑动连接在插钉支架(105)上,切断机构(10)和插钉支架(105)之间固定连接有压缩弹簧Ⅱ,两个切断机构(10)的下端分别转动连接在两个滑动摩擦轮(805)上,推动底板(504)可与两个切断机构(10)接触,两个摩擦板(204)分别和对应的两个运输轮(901)之间的传动带接触。

2.根据权利要求1所述的一种灰砂砖加工系统,其特征在于:所述成型模具(2)包括滑动底板(201)、矩形腔体(202)、安装筒(203)和摩擦板(204),滑动底板(201)上固定连接有矩形腔体(202),滑动底板(201)上设置有多个圆孔Ⅰ(205),滑动底板(201)的前后两端均固定连接有安装筒(203),滑动底板(201)的左右两侧均固定连接有摩擦板(204),滑动底板(201)滑动连接在两个滑轨(101)之间。

3.根据权利要求2所述的一种灰砂砖加工系统,其特征在于:所述盖合部件(3)包括盖合板(301)和连接柱(303),盖合板(301)的前后两侧均固定连接有连接柱(303),两个连接柱(303)分别可拆卸固定连接在两个安装筒(203)上,盖合板(301)上设置有多个圆孔Ⅱ(302),盖合板(301)盖合在矩形腔体(202)上。

4.根据权利要求3所述的一种灰砂砖加工系统,其特征在于:所述支撑部件(4)包括支撑底板(401)和闭合柱(402),支撑底板(401)滑动连接在两个安装筒(203)上,支撑底板(401)和安装筒(203)之间固定连接有压缩弹簧Ⅰ,支撑底板(401)上固定连接有多个闭合柱(402),多个闭合柱(402)分别滑动连接在多个圆孔Ⅰ(205)内。

5.使用权利要求4所述的一种灰砂砖加工系统制备灰砂砖的方法,其特征在于:所述该方法包括以下步骤:

步骤一:将灰砂砖制备原料填压入矩形腔体(202)内,滑动底板(201)放置在两个滑轨(101)之间;

步骤二:动力机构(8)带动运输机构(9)进行运动,运输机构(9)带动成型模具(2)依次经过插钉机构(5)和拔钉机构(6);

步骤三:插钉机构(5)将钉(7)插入成型模具(2)内,拔钉机构(6)将插钉机构(5)插入的钉(7)拔出还回插钉机构(5);

步骤四:多个成型模具(2)依次经过插钉机构(5)和拔钉机构(6),对灰砂砖原料进行压孔。

6.使用权利要求5所述的一种灰砂砖加工系统制备的灰砂砖,其特征在于:灰砂砖上设置有排圆孔。
