专利号: 2020109907611
申请人: 张家港华益特种设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种发电厂锅炉配件成型方法,其使用了一种辅助设备,该辅助设备包括底板(1)、导杆(2)、固定单元(3)和清洗单元(4);其特征在于:所述的底板(1)上端中部安装有导杆(2),所述的导杆(2)上端设置有环形导孔;位于导杆(2)上端通过滑动配合方式设置有清洗单元(4);所述的导杆(2)下端外壁套设有固定单元(3),且所述的固定单元(3)通过活动连接方式安装在底板(1)上;其中:采用上述的辅助设备对发电厂锅炉配件进行辅助加工成型的方法包括如下步骤;

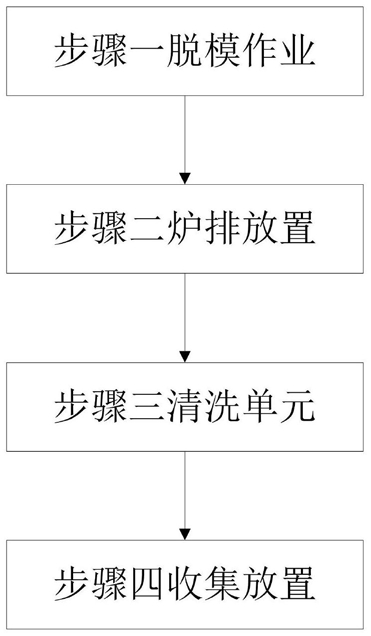

步骤一脱模作业,将经过浇铸成型后的炉排片从模具内取出,放置通风位置处冷却至常温状态;

步骤二炉排放置,将冷却后的炉排片放置到辅助设备上,通过固定单元(3)对炉排片进行锁紧固定;

步骤三清洗单元,通过清洗单元(4)对上述步骤二固定后的炉排片进行清洗处理;

步骤四收集放置,将经过上述步骤三处理后的炉排片从辅助设备取出,对取出后的炉排片进行干燥处理,干燥后的炉排片经过统一收集后放置到指定的位置处;

所述的固定单元(3)包括转盘(31)、限位环(32)、齿轮环(33)、驱动电机(34)、驱动齿轮(35)、驱动轴杆(36)、执行模块(37)和固定模块(38);所述的转盘(31)上端均匀设置有安装槽,位于转盘(31)的安装槽内通过转动连接方式安装有固定模块(38),且所述的固定模块(38)之间通过在转盘(31)的安装槽内设置的执行模块(37)相互连接配合;转盘(31)的下端外壁外圈安装有限位环(32),所述的限位环(32)底端通过活动连接方式均匀设置有滚珠,转盘(31)的下单外壁内圈安装有齿轮环(33),所述的驱动电机(34)通过电机座安装在底板(1)上,且驱动电机(34)的输出轴通过联轴器安装有驱动轴杆(36),且驱动轴杆(36)的外壁安装有驱动齿轮(35),所述的驱动齿轮(35)与齿轮环(33)下端轮齿相互啮合;

所述的执行模块(37)包括执行电机(371)、主动轮盘(372)、从动轮盘(373)和传动带(374);执行电机(371)通过电机座安装在转盘(31)的一个安装槽内,执行电机(371)的输出轴安装有主动轮盘(372),所述的从动轮盘(373)安装在转动轴杆(381)的外壁,主动轮盘(372)和所均匀设置的从动轮盘(373)之间通过传动带(374)相连接;执行电机(371)工作带动从动轮盘(373)转动,使对上端固定的炉排片进行转动切换位置,可对炉排片两端进行打磨清洗;

所述的清洗单元(4)包括条形板(41)、压力弹簧(42)、调节套(43)、执行气缸(44)、限位柱(45)、刷洗模块(46)和打磨模块(47);所述的条形板(41)中部设置有圆形通孔,位于条形板(41)的圆形通孔内壁通过活动连接方式均匀设置有滚珠,条形板(41)通过滑动配合方式套设在导杆(2)的上端,且位于条形板(41)上端的导杆(2)外壁套设有压力弹簧(42),位于条形板(41)下端的导杆(2)外壁套设有调节套(43),所述的调节套(43)上端外壁通过活动连接方式均匀设置有滚珠与条形板(41)下端外壁相互配合,调节套(43)的下端外壁与对称设置的执行气缸(44)的顶端相连接,所述的执行气缸(44)对称安装在导杆(2)上;条形板(41)的下端对称设置有矩形槽,位于条形板(41)的矩形槽内设置有限位柱(45),所述的刷洗模块(46)和打磨模块(47)分别通过滑动配合方式安装在条形板(41)的矩形槽内且套设在限位柱(45)外壁;

所述的刷洗模块(46)包括一号电动滑块(461)和刷洗柱(462);所述的一号电动滑块(461)通过滑动配合方式套设在限位柱(45)外壁,且一号电动滑块(461)的外壁安装有刷洗柱(462),所述的刷洗柱(462)下端通过活动连接方式设置有滚珠;

所述的打磨模块(47)包括二号电动滑块(471)、辅助杆(472)、辅助柱(473)、刷板(474)、执行杆(475)和执行弹簧(476);所述的二号电动滑块(471)通过滑动配合方式套设在限位柱(45)外壁,且二号电动滑块(471)的外壁安装有辅助杆(472),所述的辅助杆(472)下端通过活动连接方式设置有滚珠,辅助杆(472)的内部设置有辅助柱(473),且辅助杆(472)的外壁通过滑动配合方式对称设置有刷板(474),位于辅助柱(473)的内部均匀设置有执行杆(475),所述的执行杆(475)的两端分别通过活动连接方式与刷板(474)相互配合,所述的执行杆(475)外壁对称套设有执行弹簧(476)。

2.根据权利要求1所述的一种发电厂锅炉配件成型方法,其特征在于:所述的固定模块(38)包括转动轴杆(381)、矩形卡爪(382)、限位弹簧(383)和限位卡块(384);转动轴杆(381)下端通过轴承安装在转盘(31)的卡槽内,转动轴杆(381)的上端通过法兰安装有矩形卡爪(382),位于矩形卡爪(382)的内侧壁通过活动连接方式均匀设置有限位卡块(384),且所述的限位卡块(384)与矩形卡爪(382)的内壁之间通过在矩形卡爪(382)内部设置的限位弹簧(383)相连接。

3.根据权利要求2所述的一种发电厂锅炉配件成型方法,其特征在于:所述的矩形卡爪(382)底端内壁为凸起的结构。

4.根据权利要求1所述的一种发电厂锅炉配件成型方法,其特征在于:所述刷洗柱(462)的侧壁自上而下均匀设置有刷毛。
