专利号: 2020109949309
申请人: 东北石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 对金属材料的镀覆;用金属材料对材料的镀覆;表面化学处理;金属材料的扩散处理;真空蒸发法、溅射法、离子注入法或化学气相沉积法的一般镀覆;金属材料腐蚀或积垢的一般抑制〔2〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

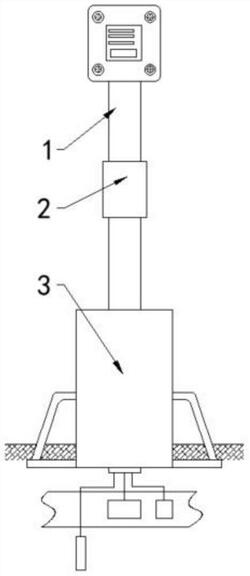

1.一种天然气站场区域性阴极保护测试装置,包括测试桩本体(1),其特征在于,还包括:

检查窗机构(2),所述测试桩本体(1)外壁上开设有检查窗口(4),所述检查窗口(4)的一侧转动安装有金属挡板(5),所述检查窗机构(2)包括与测试桩本体(1)滑动连接,且能够拆卸式密封包设在金属挡板(5)外的密封垫(8);

支撑机构(3),所述支撑机构(3)包括套设在测试桩本体(1)底部的支撑桶(19),所述支撑桶(19)限定测试桩本体(1)的竖直运动;

气囊套(18),所述气囊套(18)设置在支撑桶(19)内,所述气囊套(18)套设在测试桩本体(1)外,所述气囊套(18)的内外壁分别与测试桩本体(1)和支撑桶(19)内壁贴合;

所述检查窗机构(2)还包括固定连接在密封垫(8)内的呈环形结构的密封条(7),所述测试桩本体(1)外壁开设有与检查窗口(4)同轴心的密封槽(6),所述密封槽(6)的外径大于金属挡板(5)的外径,所述密封条(7)与密封槽(6)之间为能够拆卸式密封连接;所述密封条(7)包括呈环形结构的橡胶圈(9),所述橡胶圈(9)的内部嵌设有小于橡胶圈(9)的厚度的强力磁块(10),所述密封槽(6)的内侧嵌设有与强力磁块(10)磁性连接的强力磁板(12),所述强力磁板(12)外固定连接有橡胶垫(11),所述密封条(7)和密封槽(6)之间通过磁性密封连接;所述密封垫(8)的内侧端面上平行安装有两个呈L形结构的滑杆(13),所述测试桩本体(1)外开设有呈环形结构的,用于滑杆(13)限位滑动的滑槽(14);两个所述滑杆(13)之间的间距大于密封条(7)的最长直径,且两个滑杆(13)关于密封条(7)的水平中线上下对称;所述密封垫(8)的内侧端面到测试桩本体(1)外壁的间距小于橡胶圈(9)的厚度,所述橡胶圈(9)的厚度大于密封垫(8)的内侧端面至密封槽(6)的间距。

2.根据权利要求1所述的一种天然气站场区域性阴极保护测试装置,其特征在于,所述支撑桶(19)的底部与地面固定连接,所述支撑桶(19)的两侧倾斜安装有与地面固定连接的支撑腿。

3.根据权利要求1所述的一种天然气站场区域性阴极保护测试装置,其特征在于,所述支撑桶(19)的顶部开设有呈环形结构的滑轨(17),所述测试桩本体(1)的外壁设置有螺纹圈结构,所述测试桩本体(1)螺纹旋合连接有定位环(15),所述定位环(15)的两侧固定连接有支撑杆(16),且两组支撑杆(16)的延伸端在滑轨(17)内滑动,以限定测试桩本体(1)的上下运动。

4.根据权利要求1所述的一种天然气站场区域性阴极保护测试装置,其特征在于,所述气囊套(18)的底部与支撑桶(19)的内壁固定连接,所述气囊套(18)的顶部与定位环(15)固定连接。

5.根据权利要求1所述的一种天然气站场区域性阴极保护测试装置,其特征在于,所述气囊套(18)为橡胶气囊材质,所述气囊套(18)的长度等于气囊套(18)底部到定位环(15)之间的间距。
