专利号: 2020109978509
申请人: 淮北创谷科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-08-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

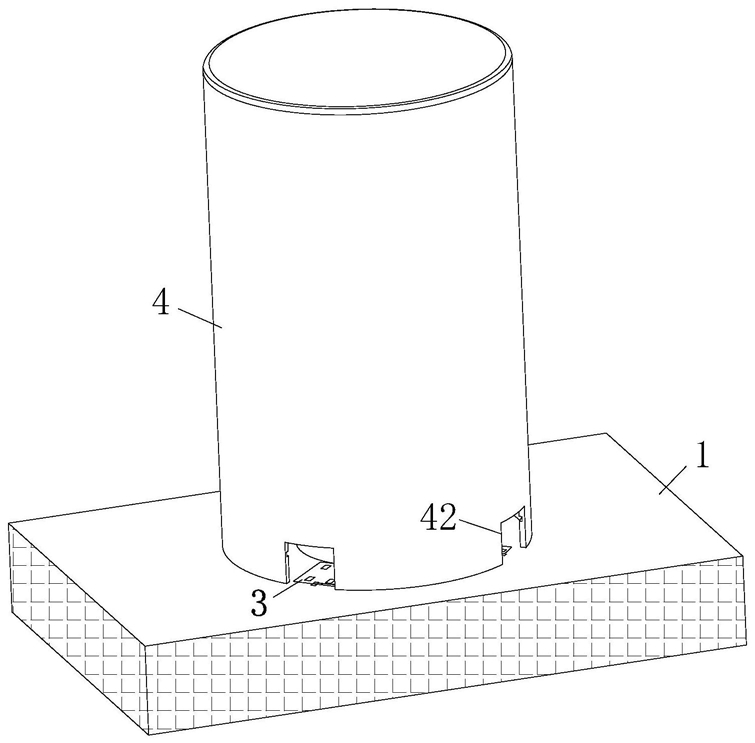

1.一种智能停车场,包括场地(1);其特征在于:所述场地(1)上设有圆柱状的停车台(2),所述停车台(2)的侧面上沿其高度方向设置有一组均匀分布的一号环形槽(21),所述一号环形槽(21)一侧设有环形均布的升降台(3),所述升降台(3)两端分别设置有截面形状为矩形的支撑块(31),所述停车台(2)外部套设有环形的支撑柱(4),所述支撑柱(4)的内端侧壁上设置有一组与一号环形槽(21)相配合的二号环形槽(41),所述一号环形槽(21)内部均设置有与支撑块(31)相配合的卡槽(22),所述支撑块(31)内部分别设置有滑腔,所述滑腔内部均安装有一号电磁铁(32),且所述滑腔内部分别滑动连接有与一号电磁铁(32)相配合的卡块(33),所述卡槽(22)处的停车台(2)侧壁上沿其周向方向设置有一组环形均布的滑槽(23),所述支撑柱(4)与滑槽(23)相对应的侧壁底端设置有停车口(42);所述停车台(2)顶端中部安装有电机(24),所述电机(24)顶端通过转轴连接有卷扬机(25),所述卷扬机(25)的端部对称连接有牵引绳(26),所述牵引绳(26)底端均连接有升降腔(5),所述升降腔(5)内部均安装有二号电磁铁(51),且所述升降腔(5)内部滑动连接有与二号电磁铁(51)相配合的升降块(52),所述升降台(3)与升降腔(5)相对应的端面上分别开设有升降槽(34),所述升降槽(34)的侧壁上开设有与升降块(52)相配合的卡腔(35),且所述升降台(3)的端面上开设有与升降槽(34)相连通的弧形槽(36),所述停车台(2)上设有控制器,所述控制器用于控制停车场的自动运行;

所述升降台(3)的顶面上均设置有一组限位腔(6),所述限位腔(6)内部底端安装有一组气动推杆(61),所述气动推杆(61)顶端均安装有升降板(62);

所述升降板(62)由橡胶材料制成并与限位腔(6)过盈配合,所述限位腔(6)的侧壁顶端对称开设有锁紧槽(63),所述锁紧槽(63)内部均过盈安装有橡胶材料的锁紧板(64),所述锁紧槽(63)内端与限位腔(6)的底端通过气道(65)相连通;

所述升降板(62)底端的限位腔(6)腔室在未工作状态下处于负压状态,且所述升降板(62)的顶面与锁紧槽(63)的底面相齐平时,所述升降板(62)底端的限位腔(6)腔室与外界的气压相同。

2.根据权利要求1所述的一种智能停车场,其特征在于:所述停车口(42)所在的场地(1)上分别开设有用于存放升降台(3)的存放腔(11),所述存放腔(11)底端对称安装有一组液压缸(12)。

3.根据权利要求1所述的一种智能停车场,其特征在于:所述弧形槽(36)的内外两端分别设置有喇叭口状的导入口(37),且所述导入口(37)的大小由内向外逐渐增大。
