专利号: 2020109999098
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

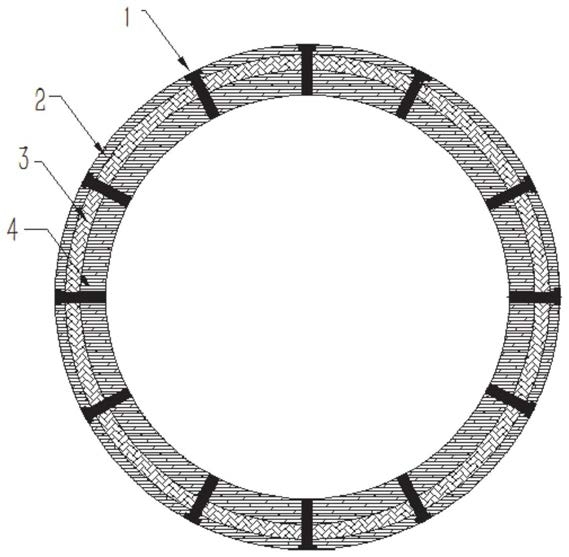

1.一种减振防噪的地铁隧道系统,其特征在于,包括隧道砌衬,隧道砌衬中设有多个贯穿自身侧壁的减振孔,减振孔中设有多孔隙的Duxseal材料,减振孔靠近隧道砌衬外壁的一端封堵,减振孔用于吸收并衰减隧道砌衬侧壁及内腔的中低频振动,Duxseal材料用于吸收并衰减隧道砌衬侧壁及内腔的高频振动; 隧道砌衬包括同轴且相互嵌套的外混凝土管层和内混凝土管层,外混凝土管层与内混凝土管层之间的间隙填充有防水层,减振孔依次贯穿外混凝土管层、防水层和内混凝土管层,减振孔的轴线沿隧道砌衬的直径方向布置。

2.根据权利要求1所述的减振防噪的地铁隧道系统,其特征在于,所述减振孔沿隧道砌衬的内壁面均布设置。

3.根据权利要求1所述的减振防噪的地铁隧道系统,其特征在于,还包括刚性膜管,刚性膜管的内腔中填充有所述Duxseal材料,刚性膜管固定设置于减振孔中,刚性膜管远离隧道砌衬内腔的一端固定有底座,底座的外壁与减振孔的内壁之间密封。

4.根据权利要求3所述的减振防噪的地铁隧道系统,其特征在于,所述刚性膜管靠近隧道砌衬内腔的一端设有开口,开口连通隧道砌衬的内腔。

5.根据权利要求1所述的减振防噪的地铁隧道系统,其特征在于,所述隧道砌衬的下方土层中沿隧道前进方向依次布设有多排隔振管,每排隔振管竖向布置且与隧道的前进方向垂直,隔振管中填充有橡胶颗粒,相邻橡胶颗粒之间具有间隙。

6.根据权利要求5所述的减振防噪的地铁隧道系统,其特征在于,所述橡胶颗粒由废旧轮胎材料破碎制成。

7.根据权利要求5所述的减振防噪的地铁隧道系统,其特征在,每排隔振管的数量为4‑

6个,每排隔振管的宽度大于隧道砌衬的宽度,隔振管的两端封堵。

8.一种如权利要求1‑7中任意一项所述的减振防噪的地铁隧道系统的施工方法,其特征在于,包括以下步骤:盾构推进形成隧道后,进行底部衬砌以下的地基土体开挖,宽度为10‑12m,开挖至底部衬砌以下1‑2m处;

沿隧道的前进方向,等间距埋设多排隔振管;

将橡胶颗粒填充入隔振管;

回填被开挖的底部砌衬,夯实至设计标高;

沿掘进方向铺设隧道砌衬;

在隧道砌衬的侧壁中预留减振孔;

在减振孔中安装Duxseal材料,Duxseal材料远离隧道砌衬外壁面的一端与隧道砌衬密封设置。

9.根据权利要求8所述的减振防噪的地铁隧道系统的施工方法,其特征在,所述隧道砌衬沿地铁隧道开挖方向,分段铺设。
