专利号: 2020110010895
申请人: 程培春
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

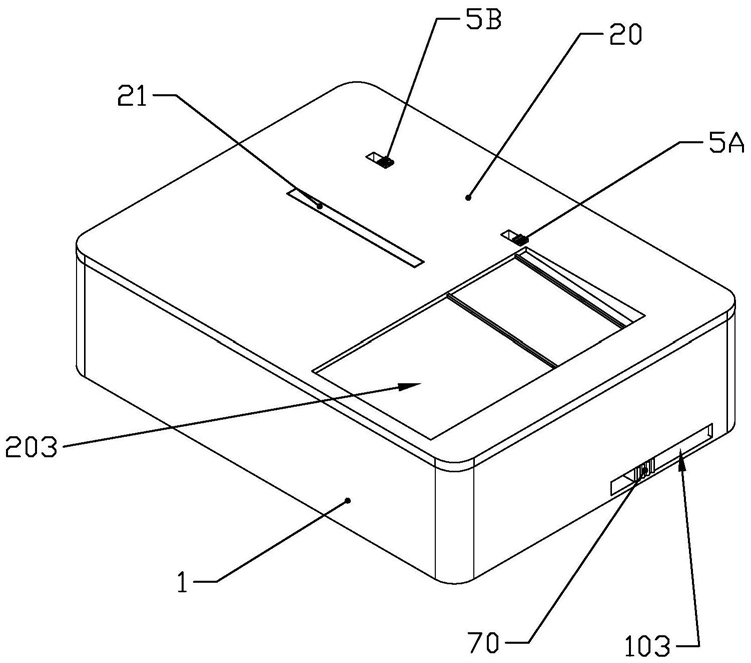

1.一种中医科针灸针消毒盒,其特征在于:包括有下壳体;所述下壳体内安装有输送组件;所述下壳体内位于所述输送组件上部固定连接有用于消毒针灸针的消毒部;所述下壳体内位于所述输送组件上部靠近所述消毒部固定连接有用于烘干所述针灸针的烘干部;所述输送组件使得针灸针依次穿过所述消毒部和所述烘干部;

所述输送组件包括有固定连接在所述下壳体内底端的输送外壳、两个分别转动连接在所述输送外壳内的沿前后方向设置的输送辊子以及套接在两个所述输送辊子之间的海绵带;

所述海绵带外侧与所述输送外壳内壁之间的间隙小于针灸针针柄的直径;当针灸针位于所述海绵带上端,且所述海绵带转动时,所述海绵带使得针灸针同步运动,同时针柄与所述输送外壳之间的摩擦力使得针灸针转动;

所述输送外壳内底端固定连接有海绵片;当所述海绵带带动针灸针运动至针灸针与所述海绵片相抵时,所述海绵带与所述海绵片发生变形,使得针灸针包裹在所述海绵带与所述海绵片之间;

所述下壳体内安装有用于驱动所述输送辊子转动的驱动部;

所述输送外壳上壁设置有两个限制针灸针随所述海绵带移动的止动部;所述止动部分别为用于阻碍针灸针离开所述消毒部的第一止动部和用于阻碍针灸针离开所述烘干部的第二止动部;

所述止动部包括有转动连接在所述输送外壳上部的转动轴沿前后方向设置的止动转轴和滑动连接在所述输送外壳上部的用于限制所述止动转轴转动的止动拨块;所述止动转轴外壁沿圆周方向均匀成型有多个用于阻止针灸针通过的止动板;所述止动转轴外壁远离所述消毒部的位置成型有与所述海绵带相抵的同时与所述止动转轴同轴设置的摩擦轮;

当所述止动拨块位于靠近所述止动转轴的极限位置时,所述止动拨块与所述摩擦轮相抵,所述止动转轴不能转动,所述止动板阻止针灸针移动;当所述止动拨块位于远离所述止动转轴的极限位置时,所述止动拨块与所述摩擦轮分离,所述止动转轴在所述海绵带的驱动下转动,针灸针从相邻的两个所述止动板之间的空隙通过。

2.如权利要求1所述的一种中医科针灸针消毒盒,其特征在于:所述下壳体上部固定连接有用于封闭所述下壳体的上盖体;所述输送外壳内顶端位于所述消毒部远离所述烘干部的一端上方成型有与外部连通的沿前后方向设置的第二落针槽;所述上盖体上端成型有与所述第二落针槽连通的沿前后方向设置的第一落针槽;所述上盖体上端成型有向所述第一落针槽倾斜向下的用于使针灸针滑入所述第一落针槽内的落针斜面。

3.如权利要求1所述的一种中医科针灸针消毒盒,其特征在于:所述输送组件还包括有固定连接在所述输送外壳内部的位于两个所述输送辊子之间的用于支撑所述海绵带的填充板;所述填充板朝向两个所述输送辊子两端分别成型有与对应的所述输送辊子转动连接的转动槽。

4.如权利要求2所述的一种中医科针灸针消毒盒,其特征在于:所述输送外壳内壁成型有用于针柄滑过的第二针柄轨道;所述落针斜面上端位于所述第二针柄轨道正上方成型有用于针柄滑过的第一针柄轨道。

5.如权利要求2所述的一种中医科针灸针消毒盒,其特征在于:所述输送外壳上端靠近所述烘干部固定连接有用于查看所述海绵带上端的针灸针的第二透视板;所述上盖体上位于所述第二透视板正上方固定连接有用于查看所述海绵带上端的针灸针的第一透视板。

6.如权利要求2所述的一种中医科针灸针消毒盒,其特征在于:所述输送外壳下端靠近所述第二落针槽的位置沿前后方向滑动连接有出针拨块;所述出针拨块上端成型有沿前后方向设置的用于限制针灸针随所述海绵带移动的限位板;所述出针拨块上端位于所述限位板靠近所述海绵带的一侧成型有能够推动针柄向外侧移动的推针板;

当针灸针随所述海绵带运动至针柄与所述限位板相抵时,所述针灸针不再随所述海绵带运动;

当所述出针拨块向外侧滑动至极限位置时,所述推针板推动针柄,使针柄运动至所述下壳体外侧。

7.如权利要求6所述的一种中医科针灸针消毒盒,其特征在于:所述下壳体内靠近所述出针拨块固定连接有用于检测针灸针向外穿出的红外传感器。
