专利号: 2020110024807
申请人: 程培春
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

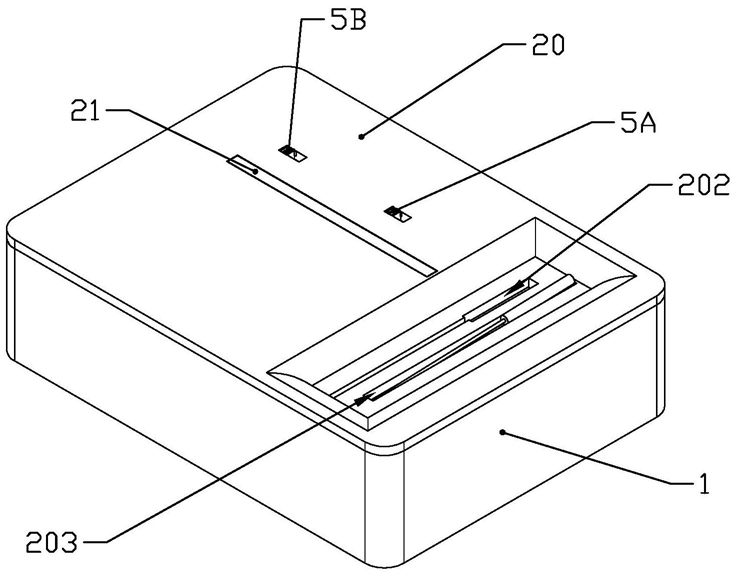

1.一种中医科针灸器具消毒收纳盒,其特征在于:包括有下壳体;所述下壳体内安装有输送组件;所述下壳体内位于所述输送组件上部固定连接有用于消毒针灸针的消毒部;所述下壳体内位于所述输送组件上部靠近所述消毒部固定连接有用于烘干所述针灸针的烘干部;所述输送组件使得针灸针依次穿过所述消毒部和所述烘干部;所述下壳体内安装有用于驱动所述输送组件的驱动部;

所述输送组件包括有固定连接在所述下壳体内底端的输送外壳、两个分别转动连接在所述输送外壳内的沿前后方向设置的驱动辊子以及套接在两个所述驱动辊子之间的用于输送针灸针的海绵带;

所述下壳体内安装有用于将针灸针推出所述下壳体的出针部;所述出针部包括有固定插接在一个所述驱动辊子一端的转动轴与该所述驱动辊子同轴的棘轮、纵向滑动连接在所述下壳体内的用于将针灸针推出下壳体的上推柱以及纵向滑动连接在所述壳体内用于驱动所述上推柱纵向移动的出针拨块;

所述出针拨块朝向所述棘轮的一侧成型有与所述棘轮单向传动连接的棘齿;当所述出针拨块向下运动时,所述棘齿驱动所述棘轮转动;所述出针拨块朝向所述海绵带的一侧成型有用于阻碍针灸针随所述海绵带运动的限位板;当针灸针与所述限位板相抵,针灸针不再随所述海绵带运动;

当所述出针拨块运动至下端极限位置时,所述棘轮转动带动所述海绵带转动,进而使得针灸针随海绵带运动至所述上推柱正上方;

当所述出针拨块运动至上端极限位置时,所述上推柱使得针灸针推出所述下壳体;

所述输送外壳上壁设置有两个限制针灸针随所述海绵带移动的止动部;所述止动部分别为用于阻碍针灸针离开所述消毒部的第一止动部和用于阻碍针灸针离开所述烘干部的第二止动部;

所述止动部包括有转动连接在所述输送外壳上部的转动轴沿前后方向设置的止动转轴和滑动连接在所述输送外壳上部的位于所述止动转轴朝向所述消毒部一侧的止动拨块;

所述止动转轴外壁沿圆周方向均匀成型有两个用于阻止针灸针通过的止动板;

当所述止动拨块与一个所述止动板相抵时,另一个所述止动板阻碍针灸针随所述海绵带运动;

当所述止动拨块不与所述止动板相抵时,针灸针能够在所述止动转轴下方随所述海绵带通过。

2.如权利要求1所述的一种中医科针灸器具消毒收纳盒,其特征在于:所述输送外壳上壁成型有用于安装所述消毒部、所述烘干部的容纳区;所述输送外壳内壁上异于所述容纳区成型有用于针柄滑过的针柄滑动轨道;所述针柄滑动轨道靠近所述出针拨块的末端成型有向所述出针拨块倾斜的针柄导向轨道;当针柄沿所述针柄滑动轨道滑动时,针柄将在所述针柄导向轨道的导向作用下,向所述出针拨块方向伸出。

3.如权利要求1所述的一种中医科针灸器具消毒收纳盒,其特征在于:所述输送外壳上端靠近所述出针拨块成型有与所述输送外壳内部连通的沿前后方向设置的用于针灸针通过的连通槽;

所述下壳体上部固定连接有用于封闭所述下壳体的上盖体;所述上盖体下端位于所述连通槽正上方靠近所述消毒部成型有用于针灸针进入所述输送组件的沿前后方向设置的落针槽;所述上盖体下端位于所述连通槽正上方位于所述落针槽远离所述消毒部的一侧成型有用于容纳针灸针向外推出的沿前后方向设置的出针槽。

4.如权利要求1所述的一种中医科针灸器具消毒收纳盒,其特征在于:所述海绵带外侧与所述输送外壳内壁之间的间隙小于针灸针针柄的直径;当针灸针位于所述海绵带上端,且所述海绵带转动时,所述海绵带使得针灸针同步运动,同时针柄与所述输送外壳之间的摩擦力使得针灸针转动;

所述输送外壳内壁固定连接有海绵片;当所述海绵带带动针灸针运动至针灸针与所述海绵片相抵时,所述海绵带与所述海绵片发生变形,使得针灸针包裹在所述海绵带与所述海绵片之间。

5.如权利要求1所述的一种中医科针灸器具消毒收纳盒,其特征在于:所述输送组件还包括有固定连接在所述输送外壳内部的位于两个所述驱动辊子之间的用于支撑所述海绵带的填充板;所述填充板朝向两个所述驱动辊子两端分别成型有与对应的所述驱动辊子转动连接的转动槽。

6.如权利要求1所述的一种中医科针灸器具消毒收纳盒,其特征在于:所述输送外壳上端位于针柄滑动轨道内固定连接有用于查看所述海绵带上端的针灸针的第二透视板;上盖体上位于所述第二透视板正上方固定连接有用于查看所述海绵带上端的针灸针的第一透视板。
