专利号: 2020110092503
申请人: 郑州工程技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

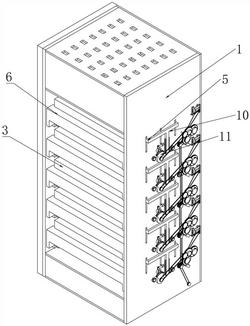

1.一种大数据计算机平台,其特征在于,包括柜体(1),所述的柜体(1)两侧内壁固定连接若干组机座(2),每组所述的机座(2)上均放置有服务器(3),若干所述的机座(2)上均开设有若干服务器滑槽(4),若干所述的服务器滑槽(4)内均上下滑动连接有机托(5),所述的机托(5)和所述的服务器(3)的下端面接触连接,所述的机座(2)两端设置有滑动连接在柜体(1)上的头部保护壳(6)和尾部保护壳(7),所述的尾部保护壳(7)上方设置有前后滑动连接在柜体(1)上的插头固定板(8),所述的插头固定板(8)靠近服务器(3)一侧上下滑动连接有插头按压板(9);

所述的柜体(1)两侧外壁等距滑动连接若干升降杆(10),若干所述的升降杆(10)一端分别和若干相对应的所述的机托(5)相连,所述的升降杆(10)另一端的两侧设置有齿牙,所述的升降杆(10)一侧啮合有转动连接在柜体(1)上的升降半齿轮(11),所述的升降半齿轮(11)另一侧啮合有转动连接在柜体(1)上的第一开合主动轮(12),所述的升降杆(10)另一侧啮合有转动连接在柜体(1)上的开合传动齿轮(13),所述的开合传动齿轮(13)另一侧啮合有转动连接在柜体(1)上的第二开合主动轮(14),所述的第一开合主动轮(12)和第二开合主动轮(14)上分别同轴固定连接有转动连接在柜体(1)上的第一开合从动轮(15)和第二开合从动轮(16),所述的头部保护壳(6)和尾部保护壳(7)下方均设置有齿牙,所述的第一开合从动轮(15)和第二开合从动轮(16)均和头部保护壳(6)和尾部保护壳(7)相啮合;

所述的柜体(1)两侧开设有U型滑槽(17),所述的插头按压板(9)滑动连接在所述的U型滑槽(17)内,所述的U型滑槽(17)两侧分别设置有滑动连接在柜体(1)上的左侧按压杆(18)和右侧按压杆(19),所述的左侧按压杆(18)下端设置有齿牙,所述的左侧按压杆(18)一侧啮合转动连接在柜体(1)上的左侧传动齿轮(20),所述的左侧传动齿轮(20)一侧啮合有转动连接在柜体(1)上的左侧主动齿轮(21),所述的右侧按压杆(19)下端设置有齿牙,所述的右侧按压杆(19)一侧啮合有转动连接在柜体(1)上的右侧传动齿轮(22),所述的右侧传动齿轮(22)一侧啮合有转动连接在柜体(1)上的右侧主动齿轮(23),所述的左侧传动齿轮(20)、右侧传动齿轮(22)、升降半齿轮(11)通过传动结构和电机相连,所述的电机外接电源和控制单元。

2.根据权利要求1所述的一种大数据计算机平台,所述的传动结构为所述的柜体(1)两侧转动连接有往复主动齿轮(24),所述的往复主动齿轮(24)一侧啮合有转动连接在柜体(1)上的开关齿轮(25),所述的开关齿轮(25)一侧啮合有转动连接在柜体(1)上的第一往复传动齿轮(26),所述的第一往复传动齿轮(26)一侧同轴固定连接有第二往复传动齿轮(27),所述的第二往复传动齿轮(27)一侧啮合有转动连接在柜体(1)上的第三往复传动齿轮(28),所述的第二往复传动齿轮(27)和第三往复传动齿轮(28)一侧分别同轴固定连接有第二往复传动半齿轮(29)和第三往复传动半齿轮(30),所述的第二往复传动半齿轮(29)和第三往复传动半齿轮(30)一侧均啮合有转动连接在柜体(1)上的第四往复传动齿轮(31),所述的第四往复传动齿轮(31)两侧分别同轴固定连接有开合半齿轮(32)和按压半齿轮(33),所述的开合半齿轮(32)一侧啮合有开合换向齿轮(34),所述的开合换向齿轮(34)和所述的升降半齿轮(11)之间通过皮带传动结构相连,所述的按压半齿轮(33)和所述的左侧主动齿轮(21)和右侧主动齿轮(23)之间通过皮带传动结构相连,所述的往复主动齿轮(24)通过皮带传动结构和升降电机(67)相连,所述的升降电机(67)外接电源和控制单元。

3.根据权利要求2所述一种大数据计算机平台,所述的升降半齿轮(11)上方设置有转动连接在柜体(1)上的触发环(36),所述的触发环(36)内同轴套设有固定连接在柜体(1)上的限位三角块(37),所述的限位三角块(37)尖角朝下,所述的触发环(36)下端固定连接有触发套筒(38),所述的升降半齿轮(11)一侧固定有触发杆(35),所述的触发杆(35)和所述的触发套筒(38)相接触,所述的触发套筒(38)内滑动连接有触发块(39),所述的触发块(39)和所述的触发套筒(38)之间通过弹簧相连,所述的触发块(39)接触连接在限位三角块(37)上,所述的触发环(36)上端铰接有滑动连接在柜体(1)上的插销(40),所述的升降杆(10)上开设有销孔(41),所述的插销(40)滑动连接在所述的销孔(41)内。

4.根据权利要求2所述的一种大数据计算机平台,其特征在于,所述的机座(2)下方开设有通风仓(42),所述的机座(2)上开设有通风口(43),所述的柜体(1)上方设置有风冷仓(44),所述的风冷仓(44)内设置有转动连接在柜体(1)上的风扇(45),所述的风冷仓(44)和所述的通风仓(42)之间通过导风管(46)相连,所述的风扇(45)连接电源和控制单元。

5.根据权利要求4所述的一种大数据计算机平台,其特征在于,所述的服务器(3)下方设置有滑动连接在机座(2)上的水冷板(47),所述的水冷板(47)下方铰接有两个第一升降杆(48),两个所述的第一升降杆(48)另一端均铰接有第二升降杆(49),两个所述的第二升降杆(49)另一端均固定连接有升降涡轮(50),两个所述的升降涡轮(50)转动连接在通风仓(42)内,两个所述的升降涡轮(50)之间设置有转动连接在通风仓(42)内的升降蜗杆(51),所述的升降蜗杆(51)和两个所述的升降涡轮(50)相啮合,所述的升降蜗杆(51)通过皮带传动结构和转动连接在通风仓(42)内的水冷主动齿轮(69)相连;

所述的水冷板(47)下方的两侧均设置有滑动连接在通风仓(42)内的通风降温板(52),两个所述的通风降温板(52)之间设置有转动连接在通风仓(42)内的丝杆(53),所述的丝杆(53)两端均同轴套设有丝杆螺母(54),所述的丝杆(53)和所述的丝杆螺母(54)之间螺纹配合且丝杆(53)两端的螺纹旋向相反,使得两个所述的丝杆螺母(54)相互远离,两个所述的丝杆螺母(54)固定连接在所述的通风降温板(52)的下端面,所述的丝杆(53)上同轴固定连接有丝杆齿轮(55),丝杆齿轮(55)一侧啮合有转动连接在通风仓(42)内的丝杆传动齿轮(56),所述的丝杆传动齿轮(56)通过皮带传动结构和转动连接在通风仓(42)内的通风降温齿轮(68)相连;

所述的通风降温齿轮(68)和所述的水冷主动齿轮(69)之间设置有转动连接在通风仓(42)内的换向齿轮(57),所述的换向齿轮(57)同一时刻只和水冷主动齿轮(69)和通风降温齿轮(68)中的任意一个相啮合,所述的换向齿轮(57)一侧同轴转动有复位单向轮(58),所述的复位单向轮(58)一侧同轴转动连接有复位主动轮(59),所述的复位主动轮(59)位于所述的开合传动齿轮(13)一侧,所述的复位主动轮(59)和所述的复位单向轮(58)之间同轴固定连接有转动连接在通风仓(42)内的换向主动轮(60),所述的换向主动轮(60)一侧设置有固定连接在通风仓(42)内的换向电机(61),所述的换向电机(61)的输出轴上固定连接有换向电机齿轮(62),所述的换向电机齿轮(62)和所述的换向主动轮(60)相啮合,所述的换向主动轮(60)一侧设置有转动连接在换向主动轮(60)上的换向电动推杆(63),所述的换向电机(61)和所述的换向电动推杆(63)连接电源和控制单元。

6.根据权利要求5所述的一种大数据计算机平台,其特征在于,所述的柜体(1)下方设有水冷散热器(64),所述的水冷散热器(64)通过水冷管(65)和所述的水冷板(47)和通风降温板(52)相连,所述的水冷散热器(64)外接电源和控制单元。

7.根据权利要求2所述的一种大数据计算机平台,其特征在于,所述的开关齿轮(25)一侧设置有固定连接在柜体(1)上的开关电动推杆(66),所述的开关齿轮(25)转动连接在所述的开关电动推杆(66)上,所述的开关电动推杆(66)连接电源和控制单元。
