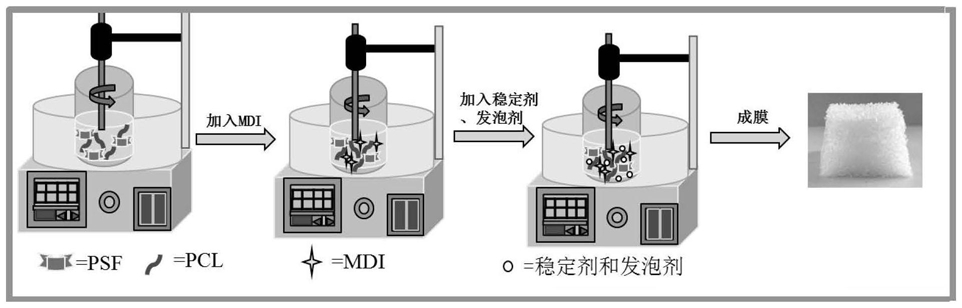

1.一种剑麻基形状记忆聚氨酯泡沫的制备方法，其特征在于，包括如下步骤：(1)分别称取8.010～8.026g的聚已内酯和0.102～0.300g的改性剑麻置于反应器中，混合均匀；

(2)向上述反应器中加入2.313～2.383g的液态二苯甲烷二异氰酸酯，将反应器置于80℃油浴锅中，搅拌4min后，再加入0.327～0.335g吐温‑80、3滴催化剂、2滴三乙醇胺、3.010～3.178g环己烷、1.520～1.600g正戊烷和1.256～1.278g稳定剂进行反应；

(3)最后向反应器中加入半滴水作为发泡剂，在70‑85℃下搅拌10‑20s后，静置发泡，待

2‑3min后，发泡结束，即得到形状记忆聚氨酯泡沫SMPU‑PSF；

所述改性剑麻的合成方法，包括如下步骤：

(a)首先对剑麻进行预处理，去除其表面的果胶、木质素，将其切成长度小于2cm，后用去离子水进行清洗；

(b)将上述清洗后的剑麻放入高压反应釜中，并向该高压反应釜中加入NaOH、Na2SO4·

10H2O和蒸馏水，在170‑180℃下反应2‑3h；所述NaOH：Na2SO4·10H2O：蒸馏水加入的质量比为1:1:30；

(c)将上述产物与40mL的体积分数为65％硫酸反应30min，后倒入冰水中并稀释至中性，离心，干燥，得到剑麻纤维；

(d)将步骤(3)得到的剑麻纤维分散在ε‑己内酯中，在140℃下加热搅拌，搅拌时间为

20‑30min，并加入0.1‑0.2g的质量分数为1％的辛酸亚锡，得到混合物；所述剑麻纤维与ε‑己内酯加入的质量比为4：1；

(e)将上述混合物在氮气保护下于140‑150℃下反应12‑14h，反应后，将产物溶于热DMF中10h，之后过滤、真空干燥至恒重，即得到改性剑麻PSF。

2.根据权利要求1所述的剑麻基形状记忆聚氨酯泡沫的制备方法，其特征在于，所述聚已内酯的分子量为2000，在使用前需进行干燥处理。

3.根据权利要求1所述的剑麻基形状记忆聚氨酯泡沫的制备方法，其特征在于，所述催化剂为二月桂酸二丁基锡。

4.根据权利要求1所述的剑麻基形状记忆聚氨酯泡沫的制备方法，其特征在于，所述稳定剂为硅油。
