专利号: 2020110120700
申请人: 泉州蝴蝶光影文化传媒有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

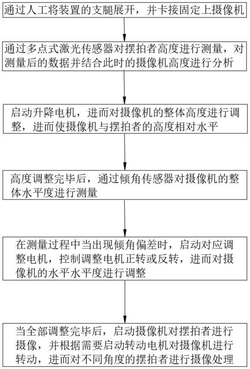

1.一种自动摄影方法,其特征在于,所述方法通过下列步骤进行:

S1:通过人工将装置的支腿展开,并卡接固定上摄像机;

S2:通过多点式激光传感器对摆拍者高度进行测量,对测量后的数据并结合此时的摄像机高度进行分析;

S3:启动升降电机,进而对摄像机的整体高度进行调整,进而使摄像机与摆拍者的高度相对水平;

S4:高度调整完毕后,通过倾角传感器对摄像机的整体水平度进行测量;

S5:在测量过程中当出现倾角偏差时,启动对应调整电机,控制调整电机正转或反转,S6:当全部调整完毕后,启动摄像机对摆拍者进行摄像,并根据需要启动转动电机对摄像机进行转动,进而对不同角度的摆拍者进行摄像处理。

2.根据权利要求1所述的一种自动摄影方法,其特征在于:所述S2中的多点式激光传感器对摆拍者的高度以及高度差进行测量并采集,所述多点式激光传感器的型号为IX-1050。

3.根据权利要求1所述的一种自动摄影方法,其特征在于:所述S4中的倾角传感器能对顶盘的水平度进行采集,所述倾角传感器的型号为MQJFD30-V1-A。

4.根据权利要求1所述的一种自动摄影方法,其特征在于:所述装置内部设置有辅助工作的控制器,所述控制器分别与倾角传感器、多点式激光传感器、升降电机和调整电机电性连接。

5.一种摄影装置,包括底盘(1)、支腿(2)、安装盘(7)、调节盘(8)和顶盘(9),其特征在于:所述底盘(1)呈圆盘状,所述底盘(1)底部处对称铰接安装有若干组支腿(2),所述底盘(1)底部中心处固定有升降柱(3),所述升降柱(3)内部滑动设置有螺纹杆(5),所述底盘(1)顶部处转动设置有套环(4),所述底盘(1)内部设置有带动螺纹杆(5)升降的升降电机(31),所述螺纹杆(5)顶部伸出底盘(1)和套环(4),且伸出端固定有安装盘(7),所述安装盘(7)顶部中心处开设有矩形的调节腔,调节腔内设置有球形连接件(19),所述调节盘(8)底部中心处固定有突出块,突出块套嵌在球形连接件(19)上,所述安装盘(7)开设有两组调节腔,且两组调节腔相互垂直,调节腔内设置有带动调节盘(8)调节的调节结构(13),所述调节盘(8)顶部处转动设置有顶盘(9),所述调节盘(8)顶部中心处设置有带动顶盘(9)转动的转动电机(18),所述顶盘(9)顶部处安装有摄像机(10),所述顶盘(9)顶部对应摄像机(10)的摄像头处设置有多点式激光传感器(11),所述顶盘(9)顶部对应摄像机(10)的液晶屏处设置有倾角传感器(12)。

6.根据权利要求5所述的一种摄影装置,其特征在于:所述套环(4)上开设有供螺纹杆(5)穿过的螺纹槽,且套环(4)与螺纹杆(5)之间螺纹配合,所述升降电机(31)的机轴前端设置有啮合盘,啮合盘外缘与套环(4)外缘啮合,所述升降柱(3)内部固定有矩形杆状的导向柱(6),所述螺纹杆(5)上钻设有供导向柱(6)安装的限位槽。

7.根据权利要求5所述的一种摄影装置,其特征在于:所述调节结构(13)包括调整电机(14)、支杆(15)和传动杆(16),所述传动杆(16)转动设置在调节腔内,所述传动杆(16)上套设安装在滑块(17)上,且传动杆(16)与滑块(17)之间螺纹配合,所述滑块(17)的顶部处铰接安装有支杆(15),所述支杆(15)远离滑块(17)的一端铰接安装在调节盘(8)底部处,所述传动杆(16)的一端伸出调节腔,且伸出端设置有调整电机(14)。

8.根据权利要求5所述的一种摄影装置,其特征在于:所述摄像机(10)的两侧底部处均固定有卡接环,卡接环通过螺栓固定在顶盘(9)顶部处。
