专利号: 2020110135496
申请人: 山东省地矿工程勘察院
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

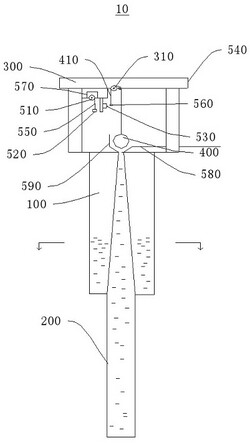

1.一种地下水资源在线监测系统,其特征在于,包括:

潜水探测井,深入到潜水层;

自流井,所述潜水探测井和所述自流井同轴设置,所述潜水探测井的直径大于所述自流井的直径,所述潜水探测井的井深小于所述自流井的井深,所述自流井从所述潜水探测井的井底穿过并深入到承压水层;

从所述自流井的底部到所述自流井的井口,所述自流井的直径逐渐减小;

支撑架,设置于所述潜水探测井和所述自流井的井口的上方,所述支撑架设置有定滑轮;

配重球,通过第一绳索的一端悬挂于所述定滑轮的下方,并位于所述自流井的井口的正上方,所述承压水层的水通过所述自流井的井口向外涌出时,冲击所述配重球远离所述井口,所述第一绳索的另一端悬挂有标记物;

缠绕轮,转动设置于所述支撑架;

探测器,通过第二绳索缠绕于所述缠绕轮;

信号发射器,相对于所述支撑架固定设置,当所述自流井中喷出的水压强减小使得所述配重球下落时,所述标记物在所述定滑轮的带动下上升,所述信号发射器探测到所述标记物后,所述缠绕轮旋转释放所述第二绳索,以释放所述探测器,使所述探测器进入到所述潜水探测井中探测。

2.如权利要求1所述的地下水资源在线监测系统,其特征在于,所述自流井的井口为碗口结构,所述碗口结构的一侧设置有导流槽。

3.如权利要求1所述的地下水资源在线监测系统,其特征在于,还包括电机,与所述缠绕轮转动连接,当所述信号发射器探测到所述标记物后,向所述电机发送控制指令,驱动所述电机带动所述缠绕轮旋转,以释放所述探测器。

4.如权利要求1所述的地下水资源在线监测系统,其特征在于,所述支撑架的顶部具有太阳能发电装置。

5.如权利要求1所述的地下水资源在线监测系统,其特征在于,所述支撑架的四周设置有支撑腿。
