专利号: 2020110189937
申请人: 东营辰瑛石油技术服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

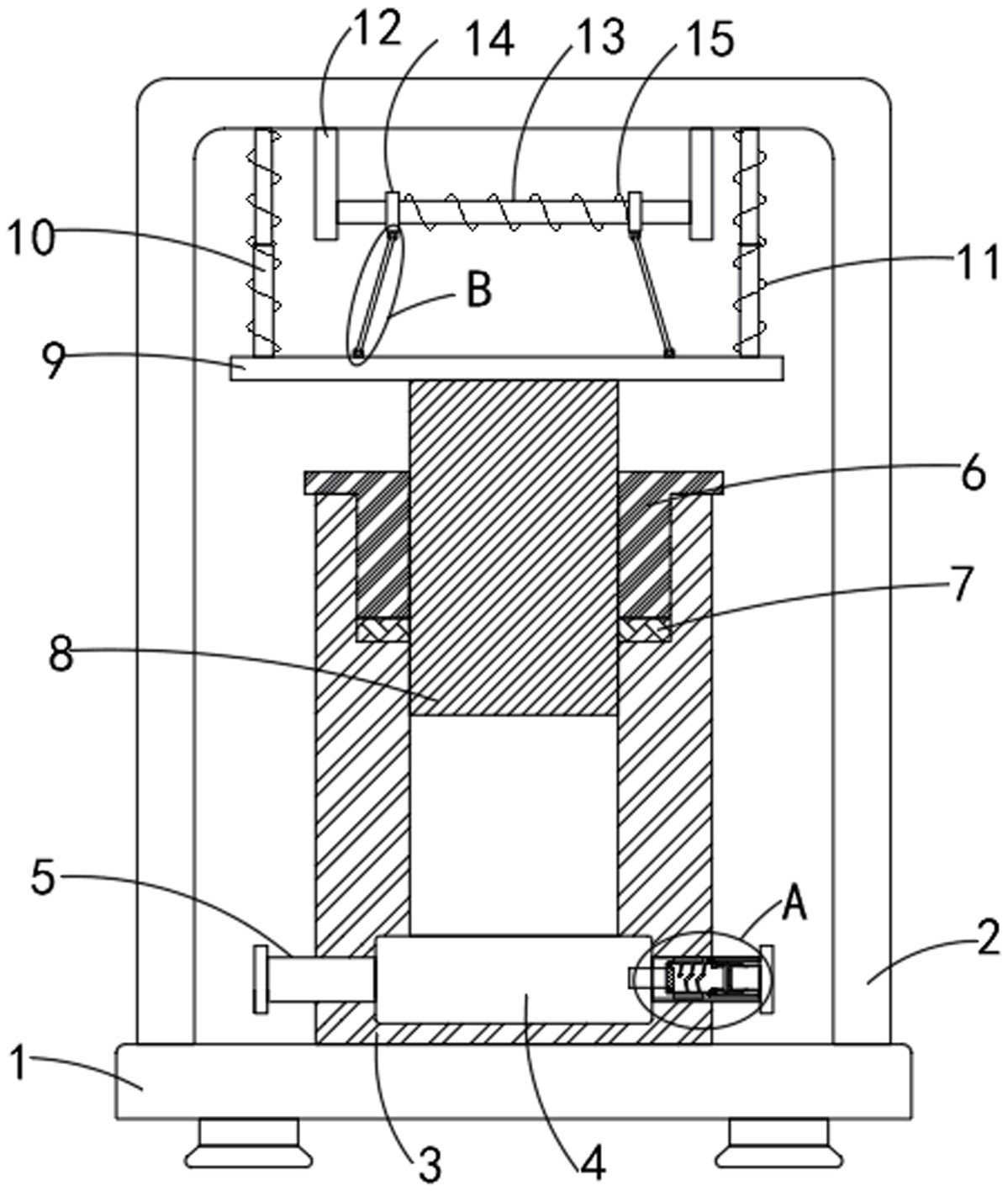

1.应用于油田注水的柱塞泵,包括底座(1)和支撑架(2),所述支撑架(2)固定设置在底座(1)上,其特征在于,所述底座(1)上侧壁固定设置有柱塞缸(3),所述柱塞缸(3)位于支撑架(2)内,且柱塞缸(3)内设置有柱塞腔,所述柱塞腔内密封滑动连接有匹配的柱塞(8),所述柱塞缸(3)上端设置有对应的密封塞(6),所述柱塞(8)向上贯穿密封塞(6)固定连接有顶板(9),所述顶板(9)上侧壁与支撑架(2)上侧内壁之间对称设置有伸缩杆(10),每个所述伸缩杆(10)上均套设有对应的第一弹簧(11),所述第一弹簧(11)位于支撑架(2)上侧内壁与顶板(9)上侧壁之间,所述柱塞缸(3)内设置有与柱塞腔连通的三通腔(4),且柱塞缸(3)侧壁下端设置有与三通腔(4)连通的进口端(5)和出口端(19),所述出口端(19)内设置有匹配的缓冲稳压装置,所述顶板(9)上方设置有横杆(13),所述横杆(13)两端与支撑架(2)上侧内壁均通过对应的固定板(12)固定连接,所述横杆(13)上滑动套接有滑套(14),且横杆(13)上套设有第二弹簧(15),所述第二弹簧(15)两端分别与滑套(14)固定连接,每个所述滑套(14)下侧壁均固定设置有第一铰接座(16),且顶板(9)上设置有匹配的第二铰接座(17),所述第一铰接座(16)和第二铰接座(17)之间铰动连接有铰接杆(18)。

2.根据权利要求1所述的应用于油田注水的柱塞泵,其特征在于,所述缓冲稳压装置包括固定设置在出口端(19)内壁的缓冲套(20),所述缓冲套(20)靠近三通腔(4)的一端固定连通有进水管(21),且缓冲套(20)包括缓冲部和稳压部,所述缓冲部内壁设置有多组均匀分布的缓冲板(22),所述稳压部靠近进水管(21)的一端固定设置有固定板(12),所述固定板(12)上滑动连接有多组均匀分布的滑杆(24),多组所述滑杆(24)均贯穿固定边(23)共同固定连接有阻水板(25),所述滑杆(24)上套设有第三弹簧(26),所述第三弹簧(26)两端分别于固定边(23)和阻水板(25)连接,且滑杆(24)远离阻水板(25)的一端固定设置有匹配的挡头(32),所述挡头(32)的直径大于滑杆(24)的直径,所述稳压部内壁末端固定设置有与出口端(19)外界连通的空心筒(27),所述空心筒(27)靠近进水管(21)的一端固定设置有主进水口(28),且空心筒(27)侧壁设置有与多组均匀分布的侧进水口(29),所述阻水板(25)远离滑杆(24)的一侧固定设置有与侧进水口(29)位置对应的推杆(31),多组所述推杆(31)均远离阻水板(25)的一端均固定连接有对应的封堵塞(30)。

3.根据权利要求2所述的应用于油田注水的柱塞泵,其特征在于,所述缓冲部内径大于稳压部内径,且阻水板(25)外表面光滑打磨处理。

4.根据权利要求2所述的应用于油田注水的柱塞泵,其特征在于,所述主进水口(28)设置成圆台形,且主进水口(28)靠近阻水板(25)一端开口处的直径大与主进水口(28)另一端开口处的直径,所述侧进水口(29)内径为主进水口(28)内径五分之一。

5.根据权利要求1所述的应用于油田注水的柱塞泵,其特征在于,所述支撑架(2)设置成开口朝下的倒“U”型,且支撑架(2)外表面镀设有一层厚度均匀的防锈蚀镀层。

6.根据权利要求1所述的应用于油田注水的柱塞泵,其特征在于,所述密封塞(6)与柱塞缸(3)之间设置有密封垫圈(7)。

7.根据权利要求1所述的应用于油田注水的柱塞泵,其特征在于,所述底座(1)下侧壁设置有多组均匀分布的支座,每个所述制作下侧壁均固定设置有网格纹硅胶垫。
