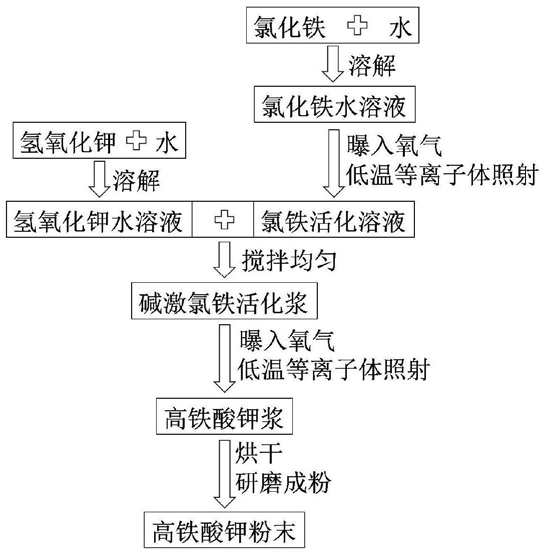

1.一种利用低温等离子体技术制备高铁酸钾的方法，其特征在于，包括以下步骤：(1)对氯化铁水溶液进行低温等离子体照射处理，得氯铁活化溶液；

(2)将氢氧化钾水溶液与氯铁活化溶液混匀，得碱激氯铁活化浆；

(3)对碱激氯铁活化浆进行低温等离子体照射处理，得高铁酸钾浆，烘干，得高铁酸钾。

2.根据权利要求1所述的利用低温等离子体技术制备高铁酸钾的方法，其特征在于，所述步骤(1)中氯化铁水溶液的浓度为0.9～6.5mol/L。

3.根据权利要求2所述的利用低温等离子体技术制备高铁酸钾的方法，其特征在于，所述氯化铁水溶液的浓度为1～5mol/L。

4.根据权利要求1所述的利用低温等离子体技术制备高铁酸钾的方法，其特征在于，所述步骤(2)中氢氧化钾水溶液的浓度为0.5～5mol/L。

5.根据权利要求4所述的利用低温等离子体技术制备高铁酸钾的方法，其特征在于，所述氢氧化钾水溶液的浓度为0.5～4.5mol/L。

6.根据权利要求1所述的利用低温等离子体技术制备高铁酸钾的方法，其特征在于，所述步骤(2)中氢氧化钾水溶液与氯铁活化溶液的体积比为0.9～3.5:1。

7.根据权利要求6所述的利用低温等离子体技术制备高铁酸钾的方法，其特征在于，所述氢氧化钾水溶液与氯铁活化溶液的体积比为1～3:1。

8.根据权利要求1所述的利用低温等离子体技术制备高铁酸钾的方法，其特征在于，所述步骤(1)中低温等离子体照射的作用电压为5～50kV，作用气氛为氧气，作用时间为0.5～

2.5h。

9.根据权利要求1所述的利用低温等离子体技术制备高铁酸钾的方法，其特征在于，所述步骤(3)中低温等离子体照射的作用电压为5～50kV，作用气氛为氧气，作用时间为1～

3h。
