专利号: 2020110295438
申请人: 成都工业学院
专利类型:发明专利
专利状态:已下证
专利领域: 铁路
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种铁路货车控制型转向架减振装置,其特征在于,包括斜楔(1)、安装在斜楔(1)内的控制弹簧(2)、位于斜楔(1)下方的引导座(3),所述引导座(3)与斜楔(1)可拆卸连接;所述引导座(3)用于安装在摇枕斜楔槽内,且引导座(3)底部设置减震弹簧(4);

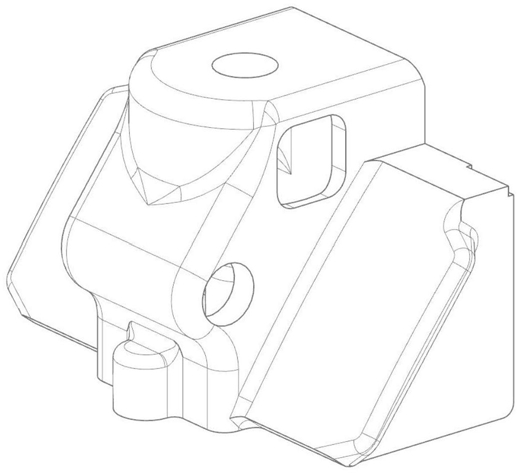

所述斜楔(1)包括主摩擦面(101)、与所述主摩擦面(101)相背的两个副摩擦面(102),两个副摩擦面(102)之间设置柱体(103),所述柱体(103)背离主摩擦面(101)的一侧为柱状立面(104);

减振装置的装配步骤包括:

S1、将控制弹簧一端顶入斜楔的弹簧支承面上;

S2、将斜楔压装至摇枕组成的斜楔槽内,并保持沿斜面方向施加压装力;具体的:将斜楔的副摩擦面两边的凸缘放入摇枕组成斜楔槽两侧的定位槽内,压装,直至斜楔底部的若干第一螺纹孔正好与摇枕组成的斜楔槽底面的孔/槽一一对齐;在斜楔顶部沿摇枕组成的斜楔槽方向施加压装力,当斜楔和控制弹簧压装至工作位置时,停止继续加力,但保持压装力不变;

S3、将引导座锁紧在斜楔底部,释放沿斜面方向施加的压装力;具体的:将引导座上的第二导柱穿过斜楔槽底面的孔/槽,使第二导柱上的第二螺纹孔与斜楔底部的第一螺纹孔一一正对;再用锁紧螺栓将引导座与斜楔紧固;

S4、完成摇枕组成两侧的斜楔安装后,将摇枕组成的两端分别装入侧架组成的两个方框内;其中,摇枕组成的一侧在侧架组成的一个方框内落成时,在斜楔的主摩擦面施加一辅助横向力,使摇枕组成的斜楔槽落入侧架组成的方框内;在控制弹簧的回复力的作用下,斜楔沿摇枕组成的斜楔槽斜面方向自动反弹,从而使斜楔的主摩擦面、副摩擦面分别与侧架组成的立柱磨耗板、摇枕八字面磨耗板紧密贴合;所述辅助横向力由小型扁销撬动斜楔进行施加;

S5、将摇枕组成向上抬至与侧架组成的方框上弦杆接触时,安装侧架上的承载弹簧,安装承载弹簧后,将摇枕组成落至与承载弹簧的上平面接触,检查调整承载弹簧的位置、间隙,完成装配。

2.根据权利要求1所述的一种铁路货车控制型转向架减振装置,其特征在于,所述斜楔(1)底部设置若干第一螺纹孔(5),所述引导座(3)上设置若干第二螺纹孔(6),所述第一螺纹孔(5)与第二螺纹孔(6)一一对应且相互匹配。

3.根据权利要求2所述的一种铁路货车控制型转向架减振装置,其特征在于,所述引导座(3)通过第二螺纹孔(6)与摇枕斜楔槽连接,摇枕斜楔槽底部设置与第二螺纹孔(6)一一对应的孔/槽,第二螺纹孔(6)与第一螺纹孔(5)通过穿过所述孔/槽的螺栓(7)连接。

4.根据权利要求1所述的一种铁路货车控制型转向架减振装置,其特征在于,所述减震弹簧(4)位于摇枕斜楔槽的槽底与引导座(3)的底面之间。

5.根据权利要求1所述的一种铁路货车控制型转向架减振装置,其特征在于,所述柱状立面(104)为弧面。

6.根据权利要求1所述的一种铁路货车控制型转向架减振装置,其特征在于,所述柱体(103)底部开设安装孔(105),所述安装孔(105)呈圆柱形,用于安装控制弹簧(2)。

7.根据权利要求6所述的一种铁路货车控制型转向架减振装置,其特征在于,围绕所述安装孔(105)设置若干环形分布的第一导柱(106),所述第一螺纹孔(5)为开设在第一导柱(106)底部的螺纹盲孔。

8.根据权利要求7所述的一种铁路货车控制型转向架减振装置,其特征在于,所述引导座(3)上设置若干与第一导柱(106)一一对应的第二导柱(8),所述第二螺纹孔(6)为开设在第二导柱(8)上的螺纹通孔。

9.根据权利要求1所述的一种铁路货车控制型转向架减振装置,其特征在于,所述斜楔(1)底部开设若干减重腔(107)。
