专利号: 2020110347998
申请人: 萧县威辰机电工程设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种胡萝卜清洗装置,其特征在于:包括第一清洗箱和第二清洗箱,所述第一清洗箱的内部设置有刷洗箱,所述刷洗箱的内部设置有转动主轴,所述转动主轴的外圆周上安装有若干组第一连接杆,所述第一连接杆上均安装有第一毛刷,所述刷洗箱的内壁上设置有第一清洗板,所述刷洗箱的下端安装有出水管,所述刷洗箱的一侧下端开设有第一通孔,靠近所述第一通孔第一清洗箱的内部设置有阻挡板,靠近所述阻挡板第二清洗箱的内部设置有调节箱体,所述调节箱体的内部依次设置有调节室、第一清洗室和第二清洗室,所述第二清洗箱的内部底端安装有两组第一液压缸,两组所述第一液压缸的输出端连接有连接支撑板,所述连接支撑板的上端面设置有传送带组机构;

所述调节室的内壁两侧均安装有若干组固定支撑架,所述固定支撑架上设置有滚动圆筒;

其中,所述第一清洗室的内壁两侧均安装有固定连接板,所述固定连接板的一侧固定连接有第二清洗板,所述第二清洗板的一侧设置有第三毛刷;

所述第二清洗室的内壁两端均安装有第二液压缸,所述第二液压缸的输出端连接有缓冲板,所述缓冲板的一侧设置有安装箱体,所述安装箱体的内部安装有第二电机,所述第二电机的输出端固定连接有主动齿轮,位于所述主动齿轮两侧安装箱体的内部还设置有若干组从动齿轮,所述主动齿轮与从动齿轮啮合转动,两组所述从动齿轮两两之间相互啮合转动,所述从动齿轮的一侧连接有第二连接杆,所述第二连接杆上均安装有第四毛刷,所述缓冲板包括左侧板和右侧板,靠近所述左侧板右侧板的一侧固定连接有若干组连接固定杆,靠近所述右侧板左侧板的一侧开设有若干组安装通孔,所述连接固定杆的一端位于对应的安装通孔的内部,所述安装通孔的内部还设置有第一弹簧。

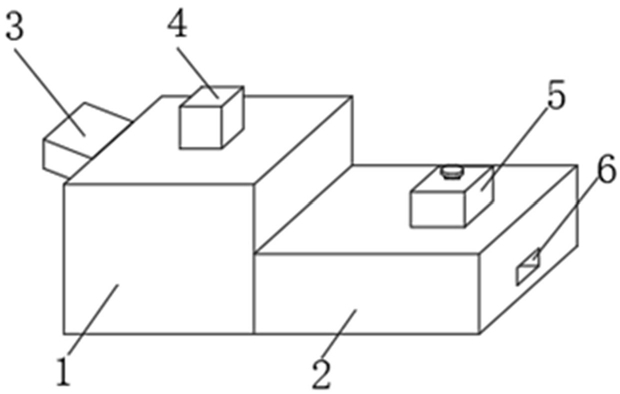

2.根据权利要求1所述的一种胡萝卜清洗装置,其特征在于:所述第一清洗箱的一侧上端设置有投入口,所述第一清洗箱的上端安装有第一电机,所述第二清洗箱的上端设置有储水箱,所述第二清洗箱的一侧开设有出料口,所述储水箱的内部设置有水泵。

3.根据权利要求1所述的一种胡萝卜清洗装置,其特征在于:所述第一电机的输出端与转动主轴固定连接,所述第一清洗板的一侧均设置有第二毛刷,所述出水管上安装有电磁阀。

4.根据权利要求1所述的一种胡萝卜清洗装置,其特征在于:所述第一清洗箱的内部还设置有第一气缸,所述第一气缸的输出端与阻挡板的上端连接。

5.根据权利要求1所述的一种胡萝卜清洗装置,其特征在于:所述调节箱体的横截面由前端向后端依次减小,所述传送带组机构为现有技术中的具有传送运输作用的传送带组件,所述传送带组机构贯穿调节箱体的内部底端。

6.根据权利要求1所述的一种胡萝卜清洗装置,其特征在于:所述储水箱的下端连接有连接水管,所述第一清洗室和第二清洗室的内部上端均安装有若干组喷头,所述连接水管与喷头连接。

7.根据权利要求1-6任一项所述的一种胡萝卜清洗装置,其特征在于:所述使用方法如下:

A:首先,将待需要清洗的胡萝卜倒入投入口,随后胡萝卜进入装有水的第一清洗箱的刷洗箱的内部,通过控制器控制第一电机运转,设置的第一电机的输出端带动转动主轴转动,进而带动设置的若干组第一连接杆转动,在转动主轴带动第一连接杆转动的同时,可以对胡萝卜起到搅拌的作用,设置的第一连接杆上的第一毛刷转动的时候可以对胡萝卜的表面进行刷洗,胡萝卜在刷洗箱的内部转动的时候会触碰到第一清洗板,第一清洗板上设置的第二毛刷也会对胡萝卜的表面进行刷洗,胡萝卜初步清洗完成后,关闭第一电机,将出水管与外部的排水管连接,再打开电磁阀将刷洗箱内部的污水排除,然后启动第一电机,再控制第一气缸工作,使得第一气缸拉动阻挡板上升,使得第一通孔打开,可以将胡萝卜从第一通孔排出进而使得胡萝卜可以进入调节箱体的内部;

B:完成A步骤后,当胡萝卜进入调节箱体的调节室后,会掉落在传送带组机构上的传送带上,由于调节室的两侧内壁上均设置有滚动圆筒可以辅助胡萝卜向前移动,由于设置的调节箱体的横截面由前端向后端依次减小,可以使得胡萝卜的前端和后端的方向与传送带移动的方向保持相同,同时可以使胡萝卜单个排列,便于后续工序可以对胡萝卜进行单个清洗,在传送带转动的同时再启动设置的两组第一液压缸,使得两组第一液压缸带动连接支撑板做上下往复运动,进而使胡萝卜也可以上下往复运动,由于调节箱体的横截面由前端向后端依次减小,这样设计可以避免在胡萝卜进行转向移动的时候不会卡在调节箱体的两侧内壁上,有利于胡萝卜移动,同时还可以对胡萝卜进行上下翻动,便于后续工序可以对胡萝卜的表面进行全面刷洗,可以将胡萝卜清洗的更加干净,效果较好;

C:完成B步骤后,启动储水箱内部的水泵,使得储水箱内部的水经过连接水管再通过喷头喷出,使得第一清洗室和第二清洗室内部穿过的胡萝卜都可以得到冲洗,当胡萝卜被传送带带到第一清洗室,在胡萝卜向前移动的时候会触碰到第一清洗室两侧内壁上设置的第二清洗板,第二清洗板上设置的第三毛刷会对移动的胡萝卜的表面进行第二步刷洗工序,再然后胡萝卜进入第二清洗室,启动第二电机,进而使得主动齿轮和从动齿轮啮合转动,从动齿轮带动第二连接杆转动,进一步使得第二连接杆上设置的第四毛刷旋转转动对胡萝卜的表面进行刷洗,再启动第二清洗室内壁上设置的第二液压缸,使得第二液压缸带动缓冲板做伸缩往复运动,由于设置的缓冲板上安装有第一弹簧可以缓冲第二液压缸的推动力,避免第二液压缸推动力过大阻碍胡萝卜移动,缓冲板做伸缩往复运动的同时带动安装箱体移动,可以进一步不但改变第四毛刷与胡萝卜之间的接触力,再配合设置的第四毛刷旋转转动可以对胡萝卜的表面凹陷的部位进行深入刷洗,使得胡萝卜清洗的更加干净,胡萝卜从第二清洗室完成第三步清洗工序清洗完成后,再被传送带传送至出料口,最后再将从出料口出来的清洗干净的胡萝卜进行收集储存即可,效率较高。
