专利号: 2020110362907
申请人: 萧县威辰机电工程设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

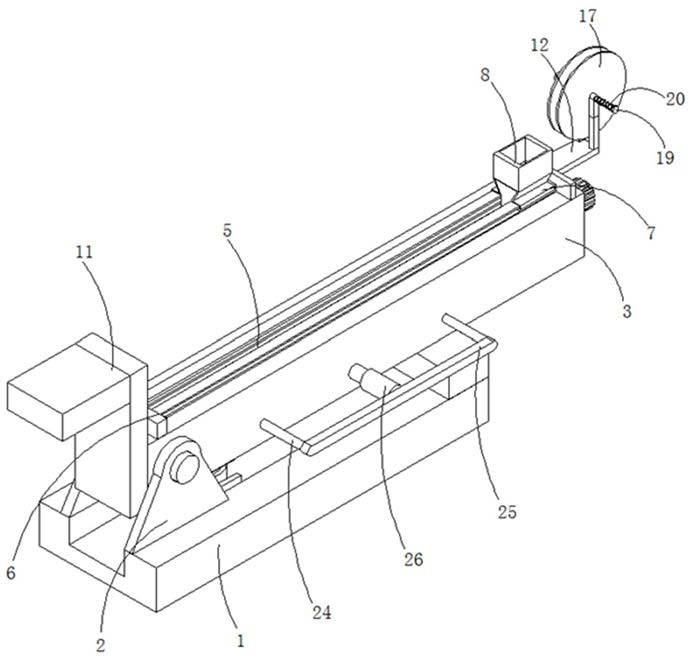

1.一种辣椒加工用脱水烘干装置,包括底座(1)和安装座(2),所述安装座(2)固接在底座(1)的顶部边缘处,其特征在于,所述底座(1)通过安装座(2)转动连接有烘干箱(3),所述烘干箱(3)内侧壁之间固接有电加热管(4),所述烘干箱(3)的顶部开设有开口,所述烘干箱(3)的顶部固接有与开口配合的直线导轨(5),所述直线导轨(5)的端部固接有反转按压开关(6),所述直线导轨(5)上连接有驱动轨座(7),所述驱动轨座(7)的中部设有与开口滑动相连的振动进料斗(8),所述烘干箱(3)的内侧壁转动连接有驱动辊轴(9),所述驱动辊轴(9)的外侧壁固接有均匀分布的刺针(10),所述烘干箱(3)的底部与底座(1)的顶部之间还活动连接有伸缩机构,所述烘干箱(3)的端部固接有L型定位板(11),所述烘干箱(3)远离L型定位板(11)的一端通过支架(12)连接有与开口相配合的封堵组件,所述烘干箱(3)的内侧壁还设有与刺针(10)配合的辅助下料组件。

2.根据权利要求1所述的一种辣椒加工用脱水烘干装置,其特征在于,所述伸缩机构包括下固定座(13)和上固定座(14),所述下固定座(13)固接在底座(1)的顶部,所述上固定座(13)固定连接在烘干箱(3)的底部,所述下固定座(14)上活动连接有液压泵(15),所述液压泵(15)的输出端连接有液压杆(16),所述液压杆(16)远离液压泵(15)的一端活动连接在上固定座(14)上。

3.根据权利要求2所述的一种辣椒加工用脱水烘干装置,其特征在于,所述封堵组件包括卷筒(17),所述卷筒(17)通过转动轴(18)转动连接在支架(12)上,所述转动轴(18)的端部固接有限位板(19),所述限位板(19)与支架(12)之间固接有套在转动轴(18)外壁的扭簧(20),所述卷筒(17)上卷绕有封条(21),所述封条(21)远离卷筒(17)的一端固接在振动进料斗(8)的外侧壁。

4.根据权利要求3所述的一种辣椒加工用脱水烘干装置,其特征在于,所述振动进料斗(8)位于烘干箱(3)远离卷筒(17)的一端时,扭簧(20)处于收紧状态。

5.根据权利要求4所述的一种辣椒加工用脱水烘干装置,其特征在于,所述辅助下料组件包括安装板(22),所述安装板(22)设置在烘干箱(3)内,所述安装板(22)靠近驱动辊轴(9)的一侧固接有均匀分布的清理杆(23),且所述清理杆(23)与驱动辊轴(9)底端的切面位于同一平面,所述清理杆(23)与刺针(10)交错排列,所述安装板(22)远离清理杆(23)的一侧固接有对称分布的滑杆(24),所述滑杆(24)远离安装板(22)的一端穿过烘干箱(3)向外延伸,且所述滑杆(24)的延伸端固接有传动板(25),所述传动板(25)的中段与烘干箱(3)的外侧壁之间固接有电动伸缩杆(26)。

6.根据权利要求5所述的一种辣椒加工用脱水烘干装置,其特征在于,所述电动伸缩杆(26)处于收缩状态时,所述清理杆(23)远离安装板(22)的一端与驱动辊轴(9)底端相切。

7.根据权利要求6所述的一种辣椒加工用脱水烘干装置,其特征在于,所述振动进料斗(8)的内侧壁固接有均匀分布的限位杆(27)。

8.根据权利要求1-7任一项所述的一种辣椒加工用脱水烘干装置,其特征在于,所述烘干箱(3)处于竖直状态时,L型定位板(11)与底座(1)的底部持平。

9.根据权利要求1-7任一项所述的一种辣椒加工用脱水烘干装置,其特征在于,所述烘干箱(3)的底部设有出料口,所述底座(1)固定连接在水平面上。

10.一种辣椒加工用脱水烘干装置的使用方法,其特征在于,包括以下步骤:

S1:首先将带烘干的辣椒放入振动进料斗(8)中,开启振动进料斗(8)上的振动电机,同时开启直线导轨(5)上的驱动轨座(7)及驱动辊轴(9),并保持烘干箱(3)处于水平状态,电动伸缩杆(26)处于伸展状态;

S2:驱动轨座(7)带动振动进料斗(8)向着封堵组件移动的过程中,振动进料斗(8)中的辣椒透过限位杆(27)的间隙下落,由于辣椒自身下落的重力,辣椒落在刺针(10)上,并通过刺针(10)暂时固定在驱动辊轴(9)的外壁,最终布满整个驱动辊轴(9)外侧;

S3:随着驱动轨座(7)带动振动进料斗(8)向着封堵组件移动,卷筒(17)在扭簧(20)的回弹力作用下转动,带动卷筒(17)收卷封条(21),开口处于开放状态,直至驱动轨座(7)碰撞到封堵组件一侧的反转按压开关(6)时驱动轨座(7)向着远离封堵组件的方向运动,随着驱动轨座(7)带动振动进料斗(8)向着远离封堵组件的方向移动,振动进料斗(8)牵引封条(21),扭簧(20)收紧,随着驱动轨座(7)的往复运动,振动进料斗(8)内的辣椒均匀散落在刺针(10)上,且封条(21)封盖开口,然后关闭驱动轨座(7)、驱动辊轴(9)及振动进料斗(8);

S4:开启电加热管(4)进行预热,同时控制液压泵(15)伸展液压杆(16),直至烘干箱(3)处于竖直状态为止;

S5:电加热管(4)对烘干箱(3)进行加热,烘干箱(3)内的热气对挂在刺针(10)上的辣椒进行脱水烘干,通过刺针(10)的分隔,避免了辣椒堆积,提高了辣椒脱水烘干的均匀性;

S6:烘干完毕后,关闭电加热管(4),然后控制液压泵(15)收缩液压杆(16)直至烘干箱(3)处于水平状态为止,然后控制电动伸缩杆(26)收缩,滑杆(24)向烘干箱(3)内腔滑动,直至清理杆(23)与驱动辊轴(9)底端相切为止,然后开启驱动辊轴(9),清理杆(23)将挂在刺针(10)上烘干的辣椒打落,通过烘干箱(3)的出料口对烘干的辣椒进行收集,完成辣椒的脱水及烘干。
