专利号: 2020110362930
申请人: 萧县奥新农业科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

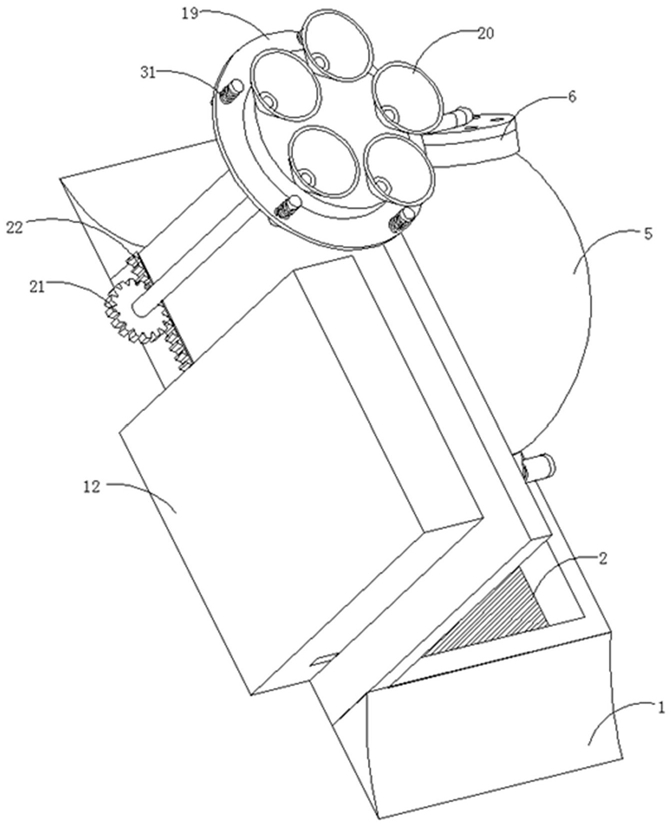

1.一种调料添加均匀的食品加工用炒菜机,包括底座(1),其特征在于,所述底座(1)的顶部嵌设有电热盘(2),所述底座(1)的边缘处固定连接有竖直设置的安装板(3),所述安装板(3)上转动连接有固定杆(4),所述固定杆(4)靠近底座(1)的一端可拆卸连接有锅体(5),所述固定杆(4)穿过安装板(3)的一端连接有扇形齿轮(13),所述安装板(13)的背面固接有U型框(14),所述U型框(14)内滑动连接有与扇形齿轮(13)啮合的第一齿板(15),所述安装板(3)的顶部固接有落料板(16),所述落料板(16)上开设有落料槽,所述锅体(5)的开口处可拆卸连接有锅盖(6),所述锅盖(6)与落料槽之间连接有落料管(17),所述落料板(16)上通过传动轴(18)连接有固定盘(19),所述固定盘(19)顶部边缘处开设有均匀分布的与落料槽相配合的开槽,所述固定盘(19)的顶部固接有与开槽一一对应的出料斗(20),所述固定盘(19)的外缘处设有与开槽配合的封堵组件,所述传动轴(18)远离固定盘(19)的一端设有与第一齿板(15)的滑动端相配合的传动组件,所述安装板(3)靠近锅体(5)的一侧通过转动杆(7)固定连接有转动盘(8),所述转动盘(8)远离安装板(3)的一侧外缘处固接有限位块(9),所述固定杆(4)上转动连接有传动板(10),所述传动板(10)上开设有限位槽(11),所述限位块(9)滑动连接在限位槽(11)内,所述传动板(10)的端部与锅体(5)之间设有定位组件,所述转动杆(7)穿过安装板(3)的一端连接有固接在安装板(3)背面的往复转动组件。

2.根据权利要求1所述的一种调料添加均匀的食品加工用炒菜机,其特征在于,所述传动组件包括传动齿轮(21),所述传动齿轮(21)固接在传动轴(18)远离固定盘(19)的一端,所述第一齿板(15)穿过U型框(14)的一端固接有与传动齿轮(21)啮合的第二齿板(22)。

3.根据权利要求2所述的一种调料添加均匀的食品加工用炒菜机,其特征在于,所述第二齿板(22)与传动齿轮(21)的轮齿比为1:1。

4.根据权利要求3所述的一种调料添加均匀的食品加工用炒菜机,其特征在于,所述定位组件包括定位套环(23),所述定位套环(23)固接在传动板(10)远离固定杆(4)的一端,所述锅体(5)上固接有与定位套环(23)对位嵌合的定位凸起(24)。

5.根据权利要求4所述的一种调料添加均匀的食品加工用炒菜机,其特征在于,所述固定杆(4)远离安装板(3)的一端设有螺纹部,所述螺纹部上螺纹连接有螺纹座(25)和安装座(26),所述安装座(26)与锅体(5)固定相连。

6.根据权利要求5所述的一种调料添加均匀的食品加工用炒菜机,其特征在于,所述定位套环(23)与定位凸起(24)嵌合时,螺纹座(25)与安装座(26)相抵。

7.根据权利要求6所述的一种调料添加均匀的食品加工用炒菜机,其特征在于,所述往复转动组件的外侧罩有固接在安装板(3)背面的防护壳(12)。

8.根据权利要求7所述的一种调料添加均匀的食品加工用炒菜机,其特征在于,所述往复转动组件包括驱动半轮齿齿轮(27),所述驱动半轮齿齿轮(27)固接在安装板(3)的背面,所述转动杆(7)穿过安装板(3)的一端还固接有从动齿轮(28),所述从动齿轮(28)与安装板(3)之间还固接有套在转动杆(7)外壁的扭簧(29)。

9.根据权利要求8所述的一种调料添加均匀的食品加工用炒菜机,其特征在于,所述封堵组件包括L型封堵板(30),所述L型封堵板(30)的水平段固定盘(19)的底部开槽相抵,所述L型封堵板(30)的竖直段穿过固定盘(19)向上延伸,且所述L型封堵板(30)的延伸端与固定盘(19)转动相连,所述L型封堵板(30)的延伸端与固定盘(19)之间固接有套在L型封堵板(30)外壁的复位弹簧(31)。

10.一种调料添加均匀的食品加工用炒菜机的使用方法,其特征在于,包括以下步骤:

S1:首先将需要炒制的原材料,通过锅体(5)的开口送入锅体(5)内腔,盖上锅盖(6),同时开启电热盘(2)对锅体(5)进行加热,同时将炒制需要的固体调料定量放入出料斗(20)内;

S2:开启驱动半轮齿齿轮(27),驱动半轮齿齿轮(27)转动,当驱动半轮齿齿轮(27)上的轮齿与从动齿轮(28)上的轮齿啮合时,随着驱动半轮齿齿轮(27)的转动,扭簧(29)收紧,同时带动从动齿轮(28)转动,进而通过转动杆(7)带动转动盘(8)转动,转动盘(8)外缘的限位块(9)在限位槽(11)内滑动,进而带动传动板(10)绕固定杆(4)转动,直至驱动半轮齿齿轮(27)的非轮齿段与从动齿轮(28)相对时,靠着扭簧(29)自身的回弹力带动从动齿轮(28)回转,进而通过转动杆(7)带动转动盘(8)回转,通过限位块(9)带动传动板(10)回摆,最终实现锅体(5)带动固定杆(4)的往复摆动,实现锅体(5)内材料的搅拌功能,避免粘锅;

S3:固定杆(4)带动扇形齿轮(13)做往复运动,进而带动第一齿板(15)沿U型框(14)做直线往复运动,进而带动第二齿板(22)做直线往复运动,第二齿板(22)带动传动齿轮(21)往复转动,最终通过传动轴(18)实现固定盘(19)的往复转动;

S4:在固定盘(19)往复转动的过程中,L型封堵板(30)的水平段交替与落料板(16)相抵,进而实现出料斗(20)的出料口与开槽对齐,落料管(17)中的调料随着锅体(5)的摆动进入锅体(5),实现在炒菜过程中的均匀添加调料的功能,有效避免了调节集中放置造成的结块问题;

S5:炒制完毕后关闭电热盘(2)和驱动半轮齿齿轮(27),冷却后,旋下螺纹座(25),转动固定杆(4),将安装座(26)由固定杆(4)旋下,开启锅盖(6),便于实现菜品的稳定盛装及后续清理。
