专利号: 2020110521994
申请人: 广西华测检测认证有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

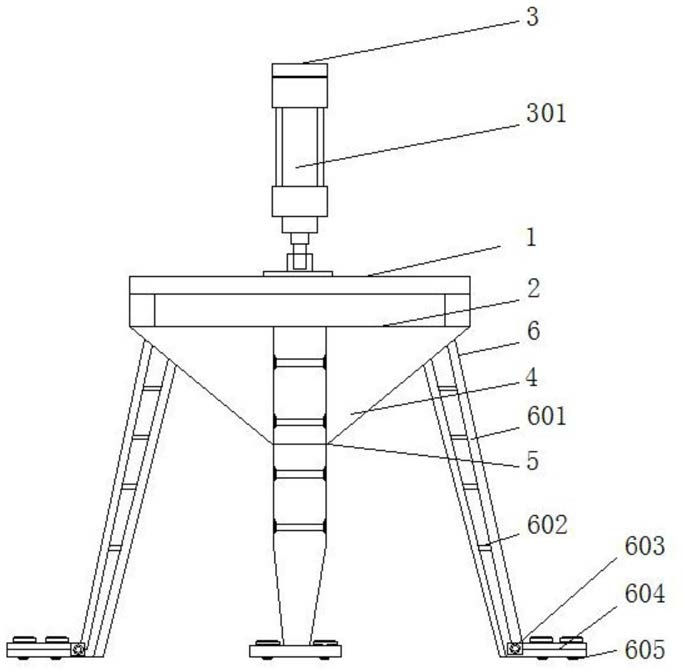

1.一种土壤污染防治修复用能够不同深度取土的取样装置,包括主体(1),其特征在于:所述主体(1)的中部固定有框架(2),且框架(2)的顶端中部安装有取样机构(3),所述框架(2)的底部安置有端架(4),且端架(4)的中部开设有开缝孔(5),所述框架(2)的外壁一圈安装有固定机构(6),所述主体(1)的中部固定有顶板(7),且顶板(7)的中部安装有搅拌机构(8);

所述固定机构(6)包括支撑架(601)、攀登杆(602)、转杆(603)、固定板(604)和固定螺丝(605),且支撑架(601)的中部安装有攀登杆(602),所述支撑架(601)的底部固定有转杆(603),且转杆(603)的内壁连接有固定板(604),所述固定板(604)的中部安装有固定螺丝(605);

所述支撑架(601)与攀登杆(602)之间为固定连接,所述支撑架(601)通过转杆(603)与固定板(604)构成旋转结构,所述支撑架(601)通过固定螺丝(605)与固定板(604)构成固定结构;

所述搅拌机构(8)包括搅拌外架(801)、搅拌内架(802)、螺栓(803)、搅拌刀片(804)、喷射孔(805)和连接管(806),且搅拌外架(801)的内壁安装有搅拌内架(802),所述搅拌内架(802)的左右两端安装有螺栓(803),所述搅拌外架(801)的外壁一圈安装有搅拌刀片(804),所述搅拌外架(801)的中部开设有喷射孔(805),所述搅拌外架(801)的顶端固定有连接管(806);

所述搅拌外架(801)通过螺栓(803)与搅拌内架(802)构成固定结构,且搅拌外架(801)与搅拌刀片(804)之间为焊接连接,且搅拌外架(801)与喷射孔(805)为一体化设计;

所述取样机构(3)包括液压气缸(301)、电动伸缩杆(302)、固定外杆(303)、固定内杆(304)、取样卡槽圈(305)、螺纹杆(306)、螺纹槽(307)和安装板架(308),且液压气缸(301)的下端安装有电动伸缩杆(302),所述电动伸缩杆(302)的下端连接有固定外杆(303),且固定外杆(303)的下端安装有固定内杆(304),所述固定内杆(304)的底部连接有取样卡槽圈(305),且取样卡槽圈(305)的底部连接有螺纹杆(306),所述螺纹杆(306)的内壁连接有螺纹槽(307),所述固定外杆(303)的左右两端安装有安装板架(308)。

2.根据权利要求1所述的一种土壤污染防治修复用能够不同深度取土的取样装置,其特征在于:所述液压气缸(301)通过电动伸缩杆(302)与固定外杆(303)和固定内杆(304)构成升降结构,且固定内杆(304)与取样卡槽圈(305)之间为活动连接,所述取样卡槽圈(305)通过螺纹杆(306)与螺纹槽(307)构成螺纹结构,所述安装板架(308)关于固定外杆(303)的中心对称分布。

3.根据权利要求1所述的一种土壤污染防治修复用能够不同深度取土的取样装置,其特征在于:所述取样机构(3)与搅拌机构(8)之间为紧密贴合,且固定机构(6)与框架(2)之间为活动连接。
