专利号: 2020110682680
申请人: 丁道勇
专利类型:发明专利
专利状态:已下证
专利领域: 石油、煤气及炼焦工业;含一氧化碳的工业气体;燃料;润滑剂;泥煤
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

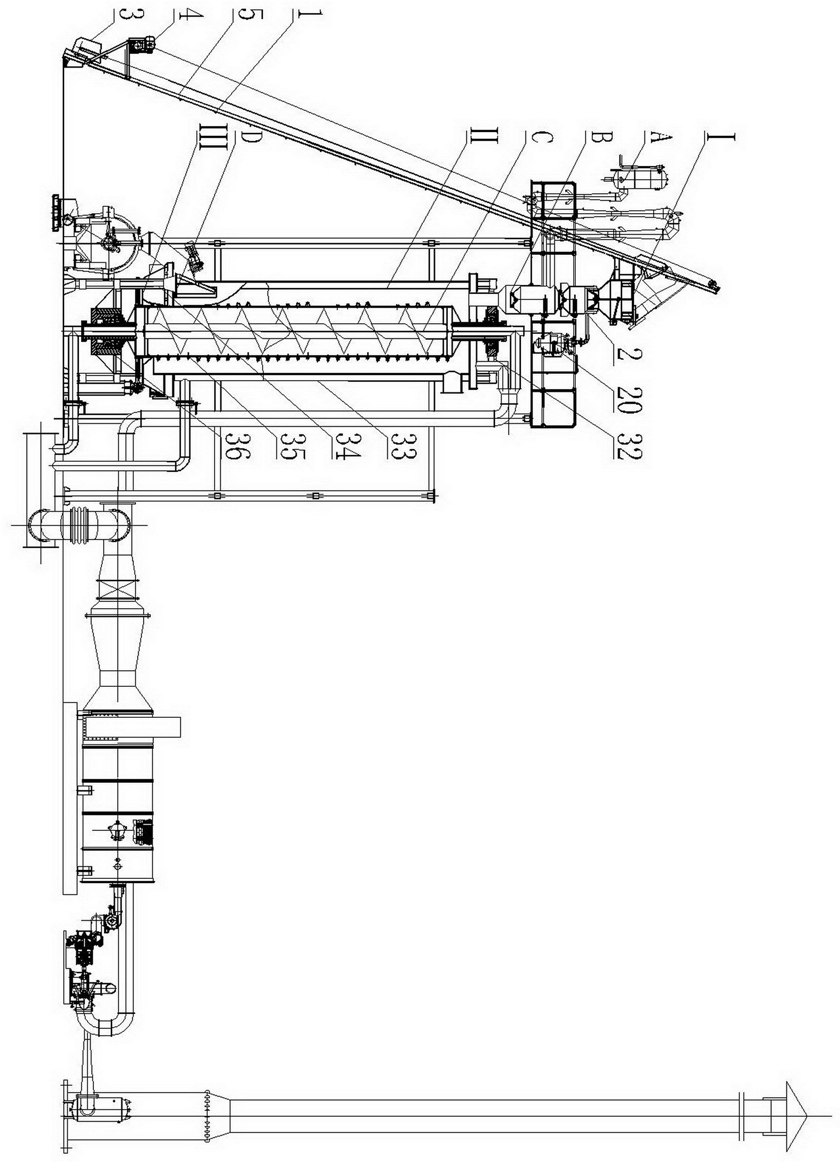

1.废旧轮胎热解反应炉的运行方法,其特征是:步骤一,废旧轮胎破碎为3~4cm大小胶块,经自称量小车称量后由滑轮牵引组件驱动沿提升轨道送至三段式钟罩进料机构,经提斗小车机构输送的废旧轮胎胶块堆集在初段钟罩储仓内,堆集量应占初段料斗体的¾容积,此时中段钟罩储仓、末段钟罩储仓均处于密封状态;步骤二,销轴组件通过吊杆与上钟罩联结,控制上钟罩向下移动,上钟罩与上钟罩座分离,胶块受重力驱动掉落到中段料斗体内,胶块堆集量达到中段料斗体的¾容积时销轴组件即刻动作,上钟罩向上移动与上钟罩座配合贴紧形成密封面,惰性尾气从尾气回收缓冲罐输出,经内外隔仓组件外环气道进入中段料斗体吹扫30~40s,将胶块间隙中的空气挤出排放,惰性尾气吹扫停止后中段料斗体再次处于密封状态;步骤三,转球组件通过吊链与中钟罩联结,控制中钟罩向下移动,胶块受重力驱动掉落到末段料斗体内,胶块堆集量达到末段料斗体的¾容积时转球组件即刻动作,中钟罩向上移动与中钟罩座配合贴紧形成密封面,拉杆组件通过吊线与下钟罩联结,控制下钟罩向下移动,胶块受重力驱动掉落到立式热解塔体内;步骤四,回转耙辊体内两端安装有十字支撑架,十字支撑架通过管轴将螺旋叶片固定,450~500℃高温烟气沿螺旋叶片形成的通道螺旋上升,均匀加热回转耙辊体;立式热解塔体设计有夹套通450~500℃高温烟气,夹套内设计有空心螺旋叶片,高温烟气沿空心螺旋叶片形成的通道螺旋上升,均匀加热立式热解塔体,立式热解塔体上部设计有热解油气出口;步骤五,回转耙辊辊面的耙钉对胶块施加向下的推力帮助沥青胶状物与钢丝团向下移动,耙钉对胶块形成搓切作用,搓碎热解碳硬壳使胶块充分完成热解过程形成热解炭,为使热解炭与钢丝团能够从回转耙辊与立式热解塔体间的环形反应室顺利向下移动出料,应配合环形反应室设计W形的出料盘体承接热解炭与钢丝团,W形的出料盘体断面为马鞍状,其中心与回转耙辊固结并一同回转,外沿设计有环形深沟槽,从而使热解炭与钢丝团从环形反应室均匀的下落到出料盘体的环形深沟槽内,热解炭与钢丝团被倾斜安装的铲刀铲起,与铲刀平行安装的无轴螺旋叶片旋转将热解炭与钢丝团刮入牛头出料口,避免钢丝团堵塞牛头出料口;步骤六,回转耙辊带动出料盘体工作时,静环摩擦副设计为楔型,螺旋弹簧压紧装置能对楔型摩擦环提供轴向、径向补偿,楔型摩擦环需要提供正方向径向补偿时,紧贴固定在楔型摩擦环外圆壁上的三等分内圈张开,交叠叶片弹簧工作,水箱中的冷却水通过水冷排管下降注入静环摩擦副和螺旋弹簧压紧装置,使静环摩擦副和螺旋弹簧压紧装置冷却降温。

2.根据权利要求1所述的废旧轮胎热解反应炉的运行方法,其特征是:惰性尾气从尾气回收缓冲罐输出,经内外隔仓组件外环气道进入中段料斗体吹扫,将中段钟罩储仓中的空气挤出排放。

3.根据权利要求1所述的废旧轮胎热解反应炉的运行方法,其特征是:多级蒸汽喷射器组件包括一级喷射器、二级喷射器、三级喷射器、中间冷凝器、末级喷射器,通过连续多级增压将末段钟罩储仓真空度控制在1000~1300Pa。

4.根据权利要求1所述的废旧轮胎热解反应炉的运行方法,其特征是:所述惰性尾气是回收利用热解气燃烧窑炉输出高温烟气经立式热解塔体、回转耙辊换热后的排放废气,氧含量已经降为3%以下。

5.根据权利要求1所述的废旧轮胎热解反应炉的运行方法,其特征是:回转耙辊体外表面类螺旋线排布耙钉,通过调整耙钉与回转耙辊体断面的夹角,¾数量的耙钉随回转耙辊体旋转向胶块施加向下的推力,¼数量的耙钉随回转耙辊体旋转向胶块施加向上的推力,耙钉对胶块施加向下的推力帮助沥青胶状物与钢丝团顺利出料,两种耙钉的合力对胶块形成搓切作用,搓碎热解碳硬壳使胶块继续热解,同时搅动胶块堆积层形成空隙,热解油气能够从堆积层空隙逸出,热解油气向上流动的过程中与胶块传质传热,这种气液固传质传热效率远远超过回转耙辊体与胶块固固传导热效率。

6.根据权利要求1所述的废旧轮胎热解反应炉的运行方法,其特征是:相邻的两片板片依序叠压,前一板片的尾端部作为后一板片的支点,后一板片绕支点产生弯曲变形而起弹簧作用,每一板片弹性变形的方向指向圆心,内圈张开到一定量值时,外圈将板片组成的栅板幕带约束,促使板片产生弯曲变形的方向指向圆心。

7.根据权利要求1所述的废旧轮胎热解反应炉的运行方法,其特征是:楔型摩擦环内设计有压注水道、排汽孔,通过水泵将冷却水压注入到摩擦副的密封面上起润滑作用的同时产生的蒸汽形成惰性气体保护,压注水道注入的冷却水受热产生的水汽混合物从排汽孔经交叠叶片弹簧的板片间隙上升排至水箱,由水箱、水冷排管、静环摩擦副、板片间隙通道形成自然水循环回路。
