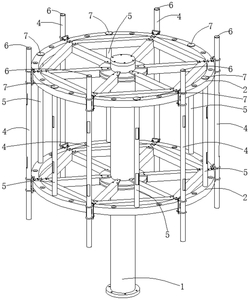

1.一种安全装配的通讯塔信号发射器架，其特征在于：包括中心架(1)、下盘架组(2)、上盘架组(3)、主架杆(4)、副架杆(5)、端盖一(6)和端盖二(7)，所述中心架(1)上设有多个通孔一(10)，上端的一组通孔一(10)上下对称设有法兰盘一(11)，下端的一组通孔一(10)上下对称设有法兰盘二(12)，所述下盘架组(2)与法兰盘一(11)紧固连接，所述上盘架组(3)与法兰盘二(12)紧固连接，所述主架杆(4)与下盘架组(2)和上盘架组(3)外侧紧固连接，所述副架杆(5)插入下盘架组(2)和上盘架组(3)内，所述端盖一(6)与主架杆(4)顶端连接，所述端盖二(7)与副架杆(5)顶端连接。

2.根据权利要求1所述的一种安全装配的通讯塔信号发射器架，其特征在于：所述下盘架组(2)包括方管件一(20)、方管件二(21)和圆弧管一(22)，所述方管件一(20)设有多个，且为中空结构，方管件一(20)端部与法兰盘一(11)紧固连接，所述方管件二(21)两端分别与相邻的方管件一(20)紧固连接，所述圆弧管一(22)两端分别与相邻的方管件一(20)紧固连接；所述方管件一(20)侧壁对称设有方孔一(20-1)，所述方管件一(20)端部设有连接板一(20-2)，连接板一(20-2)上设有方孔二(20-3)，且方孔一(20-1)与圆弧管一(22)相通连接，方孔二(20-3)与方管件一(20)内相通连接。

3.根据权利要求1所述的一种安全装配的通讯塔信号发射器架，其特征在于：所述上盘架组(3)包括方管件三(30)、方管件四(31)和圆弧管二(32)，所述方管件三(30)设有多个，且为中空结构，方管件三(30)端部与法兰盘二(12)紧固连接，所述方管件四(31)两端分别与相邻的方管件三(30)紧固连接，所述圆弧管二(32)两端分别与相邻的方管件三(30)紧固连接；所述方管件三(30)侧壁对称设有方孔三(30-1)，所述方管件三(30)端部设有连接板二(30-2)，连接板二(30-2)上设有方孔四(30-3)，且方孔三(30-1)与圆弧管二(32)相通连接，方孔四(30-3)与方管件三(30)内相通连接。

4.根据权利要求2或3所述的一种安全装配的通讯塔信号发射器架，其特征在于：所述圆弧管一(22)上端面设有多个大圆孔一(22-1)，与大圆孔一(22-1)对应的下端面上设有小圆孔(22-2)；所述圆弧管二(32)上贯穿设有多个大圆孔二(32-1)，所述副架杆(5)穿过大圆孔二(32-1)和大圆孔一(22-1)。

5.根据权利要求1所述的一种安全装配的通讯塔信号发射器架，其特征在于：所述主架杆(4)采用圆管制成，所述主架杆(4)正面设有多个通孔二(40)，主架杆(4)背面设有两个通孔三(41)，且通孔三(41)与方孔二(20-3)对齐。

6.根据权利要求1所述的一种安全装配的通讯塔信号发射器架，其特征在于：所述副架杆(5)采用圆管制成，所述副架杆(5)正面设有多个通孔四(50)，副架杆(5)下端对称设有缺口槽(51)。

7.根据权利要求1所述的一种安全装配的通讯塔信号发射器架，其特征在于：所述下盘架组(2)内设有安全网。

8.一种安全装配的通讯塔信号发射器架的穿线方法，其特征在于：具体包括以下步骤，步骤S1：将方管件一(20)与法兰盘一(11)紧固连接；

步骤S2：将电缆线和信号线从连接板一(20-2)上的方孔二(20-3)穿入方管件一(20)中，然后从中心架(1)上的通孔一(10)穿入中心架(1)内，且预留足够长备用；

步骤S3：将预留的电缆线和信号线穿过通孔三(41)，经过主架杆(4)内部从通孔二(40)穿出与信号发射器连接；

步骤S4：将主架杆(4)与连接板一(20-2)和连接板二(30-2)紧固连接。

9.一种安全装配的通讯塔信号发射器架的穿线方法，其特征在于：具体包括以下步骤，步骤S10：将方管件一(20)与法兰盘一(11)紧固连接；

步骤S11：将电缆线和信号线从连接板一(20-2)上的方孔二(20-3)穿入方管件一(20)中，然后从中心架(1)上的通孔一(10)穿入中心架(1)内，且预留足够长备用；

步骤S12：将预留的电缆线和信号线从方孔一(20-1)穿入圆弧管一(22)内；

步骤S13：将副架杆(5)从圆弧管二(32)上的大圆孔二(32-1)穿过；

步骤S14：将预留的电缆线和信号线从缺口槽(51)穿入副架杆(5)内，经过通孔四(50)穿出与信号发射器连接；

步骤S15：将副架杆(5)下端插入圆弧管一(22)上的大圆孔一(22-1)内。
