专利号: 202011082528X
申请人: 广东威尔医院有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

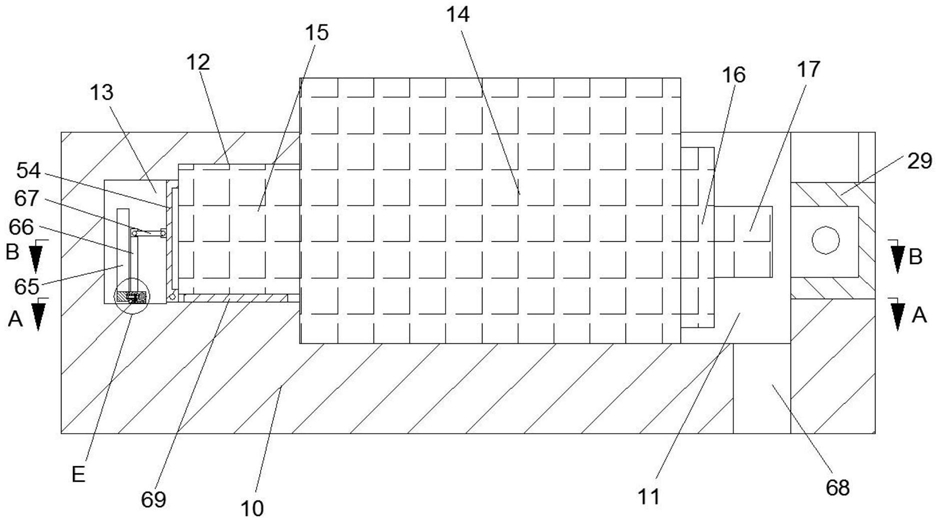

1.一种仿真手术器械,包括基座,其特征在于:所述基座中设置有安装腔,所述安装腔左部设置有插接腔,所述插接腔左部设置有清洗腔,所述清洗腔中设置有清洁机构,所述安装腔右部下侧设置有排水口,所述安装腔中安装有器官模型,所述器官模型左侧固定安装有能插入所述插接腔中的插接块,所述插接腔底部设置有数据端口,所述器官模型右侧固定安装有安装板,所述安装板右侧固定安装有抓取块,所述安装腔右部设置有插拔机构,所述安装腔右壁中设置有拆装机构;

所述插拔机构包括转动前后对称转动安装于所述安装腔前后壁中的两根插拔轴,两根所述插拔轴通过带传动连接,所述插拔轴上固定安装有安装推板,所述安装推板左侧左右滑动安装有拆卸推板,所述安装推板和所述拆卸推板之间连接有退让弹簧,所述拆装机构包括前后对称上下滑动安装于所述安装腔右壁中的两块升降块,所述升降块中转动安装有螺纹套,所述螺纹套上固定安装有制动齿轮,所述升降块中转动安装有翻转套,两块所述翻转套分别固定安装于拆装块前后侧,所述拆装块能与所述抓取块连接,所述拆装块前后内壁中前后对称前后滑动安装有抓取凸块,所述抓取凸块上设置有与所述拆装块连接的抓取弹簧,所述缓冲弹簧中前后滑动安装有制动杆,所述制动杆上设置有与所述抓取凸块连接的缓冲弹簧,所述制动杆远离拆装块一端固定安装有制动块,所述制动块前后滑动安装于所述升降块中;

所述清洁机构包括转动安装于所述插接腔与所述清洗腔交界处的隔板,所述隔板先转动安装于所述清洗腔底部,所述隔板上部左侧转动安装有连杆,所述连杆左端转动安装于连接块上端,所述连接块固定安装于转动块上侧,所述转动块转动安装于所述清洗腔下部,所述转动块左侧转动安装有摆动块。

2.根据权利要求1所述的一种仿真手术器械,其特征在于:所述基座前部设置有电机,所述电机右侧连接有动力轴,所述动力轴右端通过锥齿轮副与过渡轴连接,所述过渡轴转动安装于所述基座右部,所述安装腔右壁中转动安装有两根螺纹轴,所述过渡轴后端通过锥齿轮副与前侧的所述螺纹轴连接,两根所述螺纹轴通过带传动连接,所述螺纹轴上螺纹安装有所述螺纹套。

3.根据权利要求2所述的一种仿真手术器械,其特征在于:所述安装腔前壁中前后滑动安装有能被所述器官模型推动的压块,所述压块前侧设置有与所述基座连接的压力弹簧,所述压块前侧固定安装有衔接块,所,衔接块中转动安装有传动花键轴,所述传动花键轴前端花键安装于传动花键套中,所述传动花键套转动安装于所述基座前部,所述传动花键套通过锥齿轮副与所述动力轴连接,所述传动花键轴上固定安装有动力锥齿轮和驱动锥齿轮,所述动力锥齿轮右侧设置有能与所述动力锥齿轮啮合的衔接半锥齿轮,所述衔接半锥齿轮固定安装于驱动轴左端,所述驱动轴转动安装于所述基座前部,所述驱动轴右端通过锥齿轮副与前侧的所述插拔轴连接。

4.根据权利要求2所述的一种仿真手术器械,其特征在于:所述驱动锥齿轮左侧设置有能与所述驱动锥齿轮啮合的传动锥齿轮,所述传动锥齿轮固定安装于转向轴右端,所述转向轴转动安装于所述基座前部,所述基座左部转动安装有输出轴,所述输出轴前端通过锥齿轮副与所述转向轴连接,所述输出轴上固定安装有传动齿轮,所述插接块右侧啮合连接有不完全齿轮,所述不完全齿轮固定安装于转动轴上,所述转动轴转动安装于所述基座中,所述转动轴上固安装有所述隔板。

5.根据权利要求4所述的一种仿真手术器械,其特征在于:所述输出轴上转动安装有所述转动块,所述转动块中所述输出轴上固定安装有两个驱动半锥齿轮,所述驱动半锥齿轮左侧设置有能与所述驱动半锥齿轮啮合的从动锥齿轮,,所述从动锥齿轮固定安装于摆动花键轴右端,所述摆动花键轴花键安装于摆动花键套中,所述摆动花键套转动安装于所述转动块中且固定安装于所述摆动块中,所述转动块中左右滑动安装有推块,所述推块右侧设置有与所述转动块连接的推力弹簧,所述推块中转动安装有所述摆动花键轴,所述推块下侧设置有上下滑动安装于所述转动块中的顶块。
