专利号: 2020110860512
申请人: 杭州获锡汽车部件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

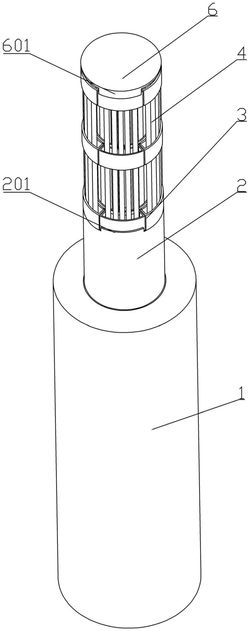

1.一种撞击缓冲升降拦车桩,包括液压底座(1),其特征在于,所述液压底座(1)内滑动密封连接有升降桩(2),所述升降桩(2)上端设有第二桩(5),所述第二桩(5)顶部固定连接有顶盖(6);

橡胶杆组(4),所述橡胶杆组(4)设置在所述顶盖(6)与所述升降桩(2)之间,用于缓冲防撞;

缓冲组件(3),所述缓冲组件(3)有三个,沿竖直方向均匀分布在所述第二桩(5)上,用于根据撞击力度进行不同程度的缓冲;

所述缓冲组件(3)包括左右对称设置在所述第二桩(5)前端平面的L形弹板(301),所述L形弹板(301)的长板端与所述第二桩(5)固定连接两个所述L形弹板(301)之间设有左右折叠为双层的橡胶带(307),所述橡胶带(307)两侧反转贴合于中部的圆形部分,并且分别与两个所述L形弹板(301)的短板部分末端转动连接,所述L形弹板(301)的短板部分靠近所述橡胶带(307)的一侧设有第一开口(302),两个所述L形弹板(301)之间设有限位组件;

所述限位组件包括第一壳体(308),所述第一壳体(308)为两段同心但直径不同的圆弧组成,两者之间通过直板连接,中部形成空腔,所述第一壳体(308)朝向所述第二桩(5)一侧厚度较大,其内左右对称设有两个弧形液压槽(309),所述弧形液压槽(309)内密封滑动设有弧形挡块(311),所述弧形挡块(311)穿过所述第一开口(302),对所述L形弹板(301)进行限位,所述第一壳体(308)位于所述两个弧形液压槽(309)中间的位置设有朝向外侧开口的连通槽(322),所述连通槽(322)内滑动密封连接有液压推板(320),所述连通槽(322)槽口处对所述液压推板(320)进行限位,防止其滑出,所述液压推板(320)与所述连通槽(322)底面之间固定连接有六个第一弹簧(321);

所述橡胶带(307)中部与所述液压推板(320)相对处设有凸块(318),所述凸块长度小于所述连通槽(322)的开口,接触后能将所述液压推板(320)推入所述连通槽(322)中;

所述第二桩(5)位于每个所述缓冲组件(3)相对位置的中部设有第一液压道(316),所述第一液压道(316)内滑动密封连接有连接杆(313),所述连接杆(313)为脆性材料制成,所述连接杆(313)另一端与所述橡胶带(307)中部固定连接,所述连接杆(313)周围套设有第二弹簧(314),所述第二弹簧(314)一端与所述第二桩(5)固定连接,另一端与所述橡胶带(307)固定连接,所述连接杆(313)两端对称设有两根橡胶条(312),所述橡胶条(312)一端与所述第二桩(5)固定连接,另一端与所述橡胶带(307)固定连接,所述第一液压道(316)末端对称设有两条倾斜向所述第二桩(5)末端圆弧端的第二液压道(306),所述第一液压道(316)与第二液压道(306)之间与所述连接杆(313)底面相对处设有尖头顶块(315);

所述第二桩(5)内部位于所述每个橡胶条(312)与所述橡胶带(307)之间的位置设有限位块滑槽(304),每个所述限位块滑槽(304)内部滑动密封连接有限位块(366),每个所述缓冲组件(3)内的两个所述限位块滑槽(304)与所述第二液压道(306)连通,同一竖直方向上的三个所述限位块滑槽(304)后端设有第三液压道(305),所述第三液压道(305)左右对称设置,连通三个所述限位块滑槽(304),所述限位块滑槽(304)与第二液压道(306)、第三液压道(305)内都充满液压液。

2.根据权利要求1所述的一种撞击缓冲升降拦车桩,其特征在于,所述液压底座(1)埋于地面以下,所述升降桩(2)远离所述第二桩(5)的一侧设有向上突起的第一挡板(201);所述第二桩(5)为横截面为弧线为三分之一至五分之二圆周长的圆弧面;所述顶盖(6)为塑料顶盖,所述顶盖(6)远离所述第二桩(5)的一侧设有向下突起的第二挡板(601)。

3.根据权利要求1所述的一种撞击缓冲升降拦车桩,其特征在于,所述橡胶杆组(4)由缓冲橡胶杆(401)和硬质橡胶杆(402)组成,长度与所述顶盖(6)与所述升降桩(2)之间的最近距离相等,所述硬质橡胶杆(402)选用材质较硬橡胶制成。

4.根据权利要求3所述的一种撞击缓冲升降拦车桩,其特征在于,所述第一壳体(308)中部空腔使用所述硬质橡胶杆(402)填充。

5.根据权利要求1所述的一种撞击缓冲升降拦车桩,其特征在于,所述橡胶带(307)与所述第二桩(5)之间用缓冲橡胶杆(401)填充紧密,两个所述L形弹板(301)与所述橡胶带(307)之间留有间隙的填充有多个缓冲橡胶杆(401);所述位于靠近所述升降桩(2)一侧的缓冲组件(3)内的所述L形弹板(301)底部设有底板(303),所述底板(303)用于在L形弹板打开时,防止所述L形弹板(301)与所述橡胶带(307)之间的缓冲橡胶杆(401)掉落。
