专利号: 2020110898562
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

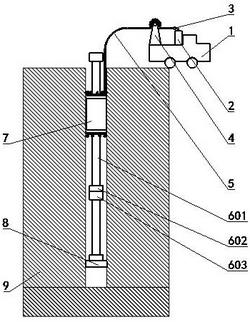

1.一种新型地下煤气化钻井过程泄露封堵装置,包括伸入到地层井内的钻柱和钻头组件,其特征在于:封堵装置穿过所述钻柱,连接所述封堵装置的输气管线通过绞线盘与气泵通过密封接头连接,且所述气泵和所述绞线盘均固定安装在多功能工程车上,所述封堵装置包括上端连接环和下端连接环,在所述上端连接环和所述下端连接环之间设置有密封桶,在所述上端连接环和所述下端连接环上分别设置有上端密封胶囊和下端密封胶囊,所述上端密封胶囊和下端密封胶囊通过通气管连通,在所述密封桶内侧的所述上端连接环和下端连接环之间设置有支撑机构,在所述上端连接环的上端和所述下端连接环的下端均设置有定位所述封堵装置下降深度的里程轮。

2.根据权利要求1所述一种新型地下煤气化钻井过程泄露封堵装置,其特征在于:所述支撑机构包括设置在所述上端连接环下端和设置在所述下端连接环上端的固定环,在两个所述固定环之间设置有数个滑轨,在每个所述滑轨的两端均设置有一个锁定机构,通过所述滑轨两端的所述锁定机构对沿着所述滑轨移动的活动支撑件的一端进行固定,其另一端沿着所述滑轨移动,且通过定位环对所述活动支撑件的活动端部进行定位。

3.根据权利要求2所述一种新型地下煤气化钻井过程泄露封堵装置,其特征在于:在所述定位环上设置有数个供所述滑轨穿过的滑轨固定孔,所述定位环固定在所述滑轨沿高度方向的中间位置。

4.根据权利要求2所述一种新型地下煤气化钻井过程泄露封堵装置,其特征在于:所述活动支撑件包括在所述滑轨上移动的两个滑块,在每个滑块上均可转动固定有两个连杆,所述连杆的另一端可转动固定在连接器上,每个所述滑块上的两个所述连杆平行设置,每个所述活动支撑件中间的两个所述连杆之间设置有弹簧,每个所述滑块靠近所述锁定机构的一侧均设置有活动安装块,所述活动安装块套设在所述滑轨上,并随着所述滑块移动,所述活动安装块的两侧均设置有磁铁,在所述磁铁的上端设置有固定块。

5.根据权利要求4所述一种新型地下煤气化钻井过程泄露封堵装置,其特征在于:在所述连接器上设置有数个与所述钻柱接触的滑轮。

6.根据权利要求5所述一种新型地下煤气化钻井过程泄露封堵装置,其特征在于:所述锁定机构包括固定在所述固定环上的固定安装块,所述固定安装块套设在所述滑轨上,在所述固定安装块的两侧设置有电子磁铁,在所述固定安装块的上表面设置有安装推杆的支撑块,所述推杆的顶端与工字固定块通过螺纹连接,且所述工字固定块通过推杆带动升降,实现对所述固定块的固定。

7.根据权利要求1-6任意一项所述一种新型地下煤气化钻井过程泄露封堵装置,其特征在于:在所述固定环内侧设置有供所述滑轨端部插入的槽,与所述槽位置对应的所述固定环外侧设置有沉孔,沿所述固定环厚度方向设置有数个固定孔,所述固定环通过螺栓固定在所述上端连接环或所述下端连接环上。

8.根据权利要求7所述一种新型地下煤气化钻井过程泄露封堵装置,其特征在于:所述上端密封胶囊包括气囊、上气嘴和下气嘴,所述下端密封胶囊包括气囊和气嘴。

9.根据权利要求1所述一种新型地下煤气化钻井过程泄露封堵装置,其特征在于:所述钻柱有数个钻杆连接形成,每个所述钻杆均包括管体、公接头和母接头,两个所述钻杆通过公接头和母接头连接。

10.根据权利要求1所述一种新型地下煤气化钻井过程泄露封堵装置,其特征在于:在所述上端连接环上设置有卡槽、上端通气孔、下端通气孔、台肩和固定孔。
