专利号: 2020110974301
申请人: 南京至善骏达科技发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

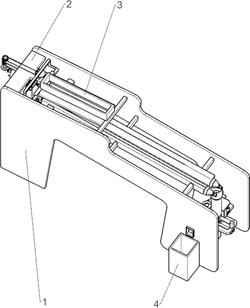

1.一种鲜枣自动去核装置,其特征在于,包括有:支架一;

支撑板,支撑板固定安装在两个支架一之间的一侧;

支杆一,两个支杆一固接在两个支架一之间的靠近支撑板的一侧;

料框,料框设置在两个支杆一上,用于放置需要筛选的枣;

支杆二,多个支杆二固定在两个支架一之间的远离支杆一的一侧;

置物箱,被放置在支架一的一侧;

筛选机构,筛选机构固定在支架一上靠近支撑板的一侧,用于鲜枣的筛选;

送料机构,送料机构固定在支架一上,送料机构位于筛选机构下方,将筛选的枣传送的其他机构;

去核机构,去核机构安装在支架一上远离筛选机构的一侧,用于将被送入机构的鲜枣去核;

推出机构,推出机构安装在支架一上靠近去核机构的一侧,推出机构位于去核机构的上方,用于将已经去核的鲜枣推出装置。

2.根据权利要求1所述的一种鲜枣自动去核装置,其特征在于,筛选装置包括有:支架二,支架二固定在支撑板的一侧;

电机,电机固接在支撑板的另一侧;

锥齿轮,锥齿轮固接在电机一侧的输出轴上;

轴杆,轴杆转动连接在支撑板上;

直齿轮一,直齿轮一固接在轴杆的一端,直齿轮一与锥齿轮啮合;

带轮一,带轮一安装在轴杆的另一端;

带轮二,带轮二转动连接在支撑板上远离轴杆的一端;

皮带,皮带绕在带轮一和带轮二上;

偏心盘,偏心盘固定连接在带轮二的轴上;

连杆一,连杆一转动连接偏心盘;

连杆二,连杆二的一端与连杆一铰接,连杆二的另一端固接在支架二上;

滑板,滑板与连杆二滑动连接。

3.根据权利要求2所述的一种鲜枣自动去核装置,其特征在于,送料装置包括有:传送杆,两侧的支杆二内端之间均设置有传送杆;

弯轴,弯轴固接在电机另一端的输出轴上;

直齿轮二,直齿轮二的一侧固定安装在弯轴的另一端,直齿轮二的另一侧与传送杆连接;

直齿轮三,直齿轮三与另一个传送杆连接,直齿轮三与直齿轮二啮合;

固定块,固定块与传送杆的另一端转动连接;

落料桶,落料桶与固定块固定安装;

支架三,支架三固接在支架一的远离电机的一侧,支架三与落料桶固定连接。

4.根据权利要求3所述的一种鲜枣自动去核装置,其特征在于,去核机构包括有:操作箱,操作箱固接在支架三上,操作箱与落料桶接触;

气缸一,气缸一固定在操作箱的一侧;

滑动架,滑动架固定连接在气缸一的伸缩杆上,滑动架与支架三滑动连接;

推杆一,推杆一固接在滑动架的远离气缸一的一端;

推板一,推板一与推杆一固定连接;

气缸二,气缸二固定安装在操作箱的一侧;

固定板,固定板的一端连接在气缸二的伸缩杆上;

顶柱,顶柱固接在固定板的另一侧,顶柱贯穿固定板,顶柱另一端贯穿操作箱;

放料盒,放料盒设置在顶柱的另一端附近。

5.根据权利要求4所述的一种鲜枣自动去核装置,其特征在于,推出机构包括有:U型架,U型架与滑动架固定连接,U型架设置在操作箱的一侧;

固定杆,固定杆的一端固定在操作箱内靠近U型架的一侧;

支杆四,支杆四与U型架的两侧滑动连接;

推杆二,推杆二与操作箱滑动连接,推杆二贯穿操作箱,推杆二与固定杆的另一端滑动连接,支杆四贯穿推杆二;

推板二,推板二与推杆二的另一端固定连接;

送料箱,送料箱安装在操作箱的远离U型架的一侧,送料箱穿过一侧的支架一。
