专利号: 2020111034878
申请人: 华东交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

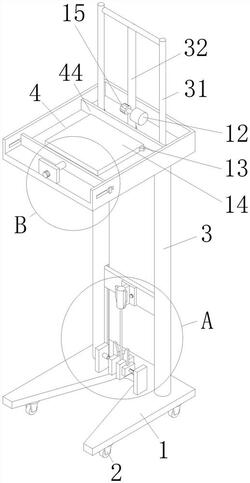

1.一种农业果园土壤检测系统,其特征在于:包括底座,所述底座的底部安装有滚轮,所述底座的顶部固定连接有两组支撑管,两组所述支撑管的内部均活动套接有第一滑动杆,所述支撑管的顶部固定连接有放置台,所述第一滑动杆穿过放置台延伸至放置台的顶部,所述放置台的上表面开设有第一圆孔,所述第一圆孔内活动套接有第二滑动杆,所述第二滑动杆的两侧均固定连接有连接杆,所述连接杆与第一滑动杆固定连接,步进电机的旋转轴上安装有直齿轮,所述第二滑动杆采用的是齿条结构,所述直齿轮与第二滑动杆之间齿合在一起,由步进电机带动直齿轮转动,直齿轮为第二滑动杆传动,使得第二滑动杆带动着第一滑动杆上下移动,所述放置台的上表面放置PC机和5G模块,所述放置台的下表面且位于第一圆孔的正下方固定连接有圆环状的第二磁铁,所述第二滑动杆的底部固定连接有第一磁铁且所述第一磁铁位于第二磁铁的底部,两组所述支撑管相对的一侧均开设有第一条形开口,两组所述第一滑动杆之间固定连接有滑动板,所述滑动板活动卡接在第一条形开口内部,所述滑动板的表面通过螺钉可拆卸连接有土壤检测仪,所述土壤检测仪用于检测土壤的酸碱度、温湿度、水分、重金属含量,并将检测到的数据传输给PC机进行分析,得出土壤的质量情况,并由PC机控制5G模块将处理后的结果传输至服务器进行存储,其他用户也可以通过访问该服务器进行查询该处土壤质量情况;所述底座的上表面且位于土壤检测仪的底部固定连接有两组支撑座,两组所述支撑座相对的一侧均固定连接有弹性组件,所述弹性组件的端部固定连接有第二连接块,所述第二连接块的顶部固定连接有第二楔形块,所述土壤检测仪的两侧均固定连接有第一楔形块,所述第一楔形块与第二楔形块位于同一竖直方向上,所述第一楔形块与第二楔形块相适配,所述第二连接块的一侧设有擦拭棉,所述擦拭棉通过魔术贴与第二连接块粘贴连接。

2.根据权利要求1所述的农业果园土壤检测系统,其特征在于:所述第一滑动杆、连接杆均为圆柱体形状,所述第一滑动杆的直径小于第一条形开口的直径,所述支撑管的上表面开设有与第一滑动杆相适配的第二圆孔,所述第一滑动杆活动套接在第二圆孔内部,两组所述第一滑动杆与第二滑动杆位于同一水平方向上。

3.根据权利要求1所述的农业果园土壤检测系统,其特征在于:所述土壤检测仪包含了金属铝管、土壤PH传感器、土壤重金属传感器、土壤温湿度传感器、土壤水分传感器、控制电路板、北斗定位模块、蓄电池,所述土壤PH传感器、土壤重金属传感器、土壤温湿度传感器、土壤水分传感器镶嵌在金属铝管底端,分别用于检测土壤的PH值信息、重金属成分和含量信息、温湿度信息、土壤水分信息,并将检测到的信息传输至控制电路板中进行处理,所述控制电路板、北斗定位模块、蓄电池安装在金属铝管中,所述蓄电池为土壤PH传感器、土壤重金属传感器、土壤温湿度传感器、土壤水分传感器、控制电路板、北斗定位模块供电,所述北斗定位模块用于定位采集土壤所在的位置信息,并将采集到的位置信息传输至控制电路板,所述控制电路板与PC机之间采用RS485线连接,由所述控制电路板将所采集到的土壤的PH值信息、重金属成分和含量信息、温湿度信息、土壤水分信息与对应土壤所在的地理位置信息整合发送至PC机,在所述PC机中显示检测到的土壤质量信息和地理位置信息,并由所述PC机控制5G模块将这些信息传输至服务器,用户也可以通过访问该服务器查看各个地理位置对应的土壤质量情况。

4.根据权利要求1所述的农业果园土壤检测系统,其特征在于:所述放置台的上表面固定连接有固定板和固定抵板,所述固定板位于远离第二滑动杆的一端,所述固定抵板位于第二滑动杆与挤压板之间,所述固定板靠近固定抵板的一侧转动连接有控制组件,所述控制组件的端部固定连接有挤压板。

5.根据权利要求4所述的农业果园土壤检测系统,其特征在于:所述控制组件包括第二套管、第二圆形限位块、螺纹管、螺杆和旋钮,所述第二套管固定连接在挤压板的表面,所述第二圆形限位块活动套接在第二套管内部,所述螺纹管固定连接在第二套管靠近固定板的一端,所述螺杆固定连接在第二圆形限位块靠近固定板的一侧表面,所述螺杆穿过螺纹管与固定板转动连接,所述螺杆与螺纹管螺纹连接,所述旋钮固定连接在螺杆的端部,所述旋钮位于固定板远离挤压板的一侧。

6.根据权利要求5所述的农业果园土壤检测系统,其特征在于:所述放置台上表面且位于放置台的两侧均固定连接有挡板,所述挡板相对的一侧表面均开设有第二条形开口,所述挤压板为长方体形状,所述挤压板与挡板相贴合,所述挤压板的两端均固定连接有第一卡块,所述第一卡块为长方体形状且滑动卡接在第二条形开口内部,所述第一卡块的端部固定连接有第二卡块,所述第二卡块与挡板相贴合,所述弹性组件包括第一套管、第三滑动杆、第一圆形限位块和弹簧,所述第一套管与支撑座固定连接,所述第一套管靠近第二连接块的一端开设有第四圆孔,所述第三滑动杆与第二连接块固定连接,所述第三滑动杆活动套接在第四圆孔内部,所述第一圆形限位块固定连接在第三滑动杆远离第二连接块的一端且与第一套管活动套接,所述弹簧活动套接在第一套管的内部,所述弹簧的一端与第一圆形限位块相抵,所述弹簧的另一端与第一套管相抵,所述弹簧为收缩状态。
