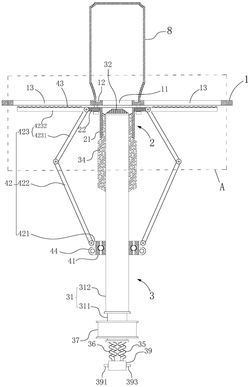

1.一种改进型的玻璃瓶内腔清洗装置，其特征在于，包括：工作台面，该工作台面(1)呈水平布置，工作台面(1)上设置有纵向贯穿的圆孔(11)，圆孔(11)的四周设置有一圈可供待清洗的玻璃瓶的瓶口倒置于其中的环形凹槽(12)，该环形凹槽(12)的左右两侧各开设有一个沿左右方向延伸并贯穿工作台面(1)的条形缺槽(13)；

固定套，该固定套(2)包括一个圆管(21)和两个侧板(22)，圆管(21)位于所述圆孔(11)的正下方且其轴心线与圆孔(11)的轴心线重合，两个侧板(22)呈水平状态分别固定于圆管(21)顶部的左右两侧，并且两个侧板(22)均与所述工作台面(1)的下表面相固定；

内腔清洗机构，该内腔清洗机构(3)包括伸缩管(31)、伞形喷嘴(32)、内套(33)、刷毛(34)、输水软管(35)、输气软管(36)以及皮带轮(37)；所述的伸缩管(31)包括内管(311)和外管(312)，其中，所述的内套(33)布置在所述内管(311)的上方且与内管(311)保持有间隙，所述的外管(312)则套于内套(33)和内管(311)之外，且内管(311)的底部延伸至外管(312)的下方，外管(312)与内套(33)之间具有间隙，在外管(312)与内套(33)相对应的一段的壁面上均布有若干排气孔A(3121)，同时，在外管(312)的这一段上避开这些排气孔A(3121)还密布有所述的刷毛(34)，并且，外管(312)相对于内管(311)仅能轴向移动，无法相对转动；所述的伞形喷嘴(32)安装在所述外管(312)的顶部；所述的内套(33)为柱状中空结构，其顶部和底部均开口，四周均布有若干排气孔B(331)，且，在内套(33)的内腔中靠近顶部的位置还设置有一个隔板(332)，隔板(332)的下方连接有一个导液管(333)，该导液管(333)的顶部与隔板(332)的上侧连通，底部延伸至内套(33)的最底端，并且，在内套(33)的顶部和底部还分别布置有轴承A(334)和轴承B(335)，其中，轴承A(334)的内圈与伞形喷嘴(32)的进液端(321)固定，外圈与内套(33)顶部的内壁固定，轴承B(335)的内圈与内套(33)底部的外壁固定，外圈与外管(312)的内壁固定；所述的输水软管(35)为一根螺旋盘绕的且可轴向伸长或缩短的软管，其布置在所述的内管(311)之中，顶部与所述的导液管(333)连通，底部延伸至内管(311)之外；所述的输气软管(36)也为一根螺旋盘绕的且可轴向伸长或缩短的软管，其也布置在所述的内管(311)之中，顶部与所述内套(33)的内腔连通，底部也延伸至内管(311)之外；所述的皮带轮(37)套接并固定在所述内管(311)底部的外围；

夹持机构，该夹持机构(4)用于对玻璃瓶的外壁进行夹持，其包括一个轴承C(41)、两组连杆机构(42)以及两个夹持板(43)；所述的轴承C(41)套接在所述外管(312)的外围，且轴承C(41)的内圈与外管(312)的外壁固定，轴承C(41)左右两侧壁的底部各固定有一个耳板(44)；两组所述的连杆机构(42)分别位于轴承C(41)的左右两侧，连杆机构(42)包括一个固定臂(421)、一个直杆(422)以及一个弯折杆(423)，所述的固定臂(421)水平布置且一端固定于轴承C(41)顶部的侧壁上,另一端悬空，所述的直杆(422)倾斜布置且底部与固定臂(421)的悬空端铰接，所述的弯折杆(423)由位于下侧的连接杆(4231)和位于上侧的摆动杆(4232)组成，连接杆(4231)与摆动杆(4232)固定为一体且两者的夹角小于90°，连接杆(4231)的底部与直杆(422)的顶部铰接，连接杆(4231)与摆动杆(4232)的交汇处与所述侧板(22)远离圆管(21)的一端铰接,两个摆动杆(4232)的位置分别与工作台面(1)的两个条形缺槽(13)相对应，且条形缺槽(13)的尺寸能够保证摆动杆(4232)绕与侧板(22)的铰接点摆动时能够翻越到工作台面(1)之上；两个所述的夹持板(43)分别固定于两个摆动杆(4232)背离连接杆(4231)的一侧；

其中，工作时，所述的轴承C(41)需要在竖直方向上往复运动；当轴承C(41)位于移动行程的最低点时，所述的摆动杆(4232)处于水平状态，同时，所述伞形喷嘴(32)的顶端位于工作台面(1)之下；当轴承C(41)位于移动行程的最高点时，所述的连杆机构(42)驱使摆动杆(4232)处于竖直状态，此时两个夹持板(43)的间距与待清洗的玻璃瓶的外径相匹配，以使玻璃瓶能够被两个夹持板(43)夹紧，同时，所述的伸缩管(31)伸至最长，所述的刷毛(34)能够完全伸入待清洗的玻璃瓶的内腔之中。

2.根据权利要求1所述的一种改进型的玻璃瓶内腔清洗装置，其特征在于，所述的内腔清洗机构(3)还包括气液连接头(38)，该气液连接头(38)的结构为四周围合、上下具有盖板的中空圆柱结构，其中，顶部的盖板上设置有一个出液口(381)和多个出气孔(382)，底部的盖板上设置有一个进气口(383)和一个进液口(384)，且所述进液口(384)与所述出液口(381)通过管道连通，所述进气口(383)与所述出气孔(382)之间未设置连通管道，仅通过气液连接头(38)的内腔连通；

且，该气液连接头(38)布置在所述内套(33)与所述内管(311)之间，气液连接头(38)的上表面与内套(33)的底部密封固定，下表面与内管(311)之间具有间隙；气液连接头(38)的出液口(381)与所述的导液管(333)相连，出气孔(382)与所述内套(33)的内腔连通，进液口(384)与所述输水软管(35)的顶端连接，进气口(383)与所述输气软管(36)的顶端连接。

3.根据权利要求1所述的一种改进型的玻璃瓶内腔清洗装置，其特征在于，所述的内腔清洗机构(3)还包括气液接头集成(39)，该气液接头集成(39)具有一组相互连通的气体接入口(391)和气体接出口(392)以及一组相互连通的液体接入口(393)和液体接出口(394)，其中，气体接出口(392)与所述输气软管(36)的底部相连，液体接出口(394)与所述输水软管(35)的底部相连。

4.根据权利要求1所述的一种改进型的玻璃瓶内腔清洗装置，其特征在于，所述内套(33)的底部形成有一段直径缩小的颈段(336)，所述的轴承B(335)安装在该颈段(336)处，即，轴承B(335)的内圈与颈段(336)的外壁固定，外圈与外管(312)的内壁固定。

5.根据权利要求1所述的一种改进型的玻璃瓶内腔清洗装置，其特征在于，所述固定套(2)的侧板(22)通过螺钉固定于所述工作台面(1)的下表面。

6.根据权利要求1所述的一种改进型的玻璃瓶内腔清洗装置，其特征在于，所述的夹持板(43)采用橡胶材质制成，且夹持板(43)的表面为波浪状。

7.根据权利要求1所述的一种改进型的玻璃瓶内腔清洗装置，其特征在于，所述外管(312)的外壁与所述圆管(21)的内壁之间的间隙不小于1cm。

8.根据权利要求1所述的一种改进型的玻璃瓶内腔清洗装置，其特征在于，所述的刷毛(34)采用鹅毛加工而成。

9.根据权利要求1所述的一种改进型的玻璃瓶内腔清洗装置，其特征在于，当所述的外管(312)伸入玻璃瓶的内腔之中时，所述刷毛(34)的长度能够保证可以触及到玻璃瓶的内壁。

10.根据权利要求1所述的一种改进型的玻璃瓶内腔清洗装置，其特征在于，所述工作台面(1)的上表面还设置有排水槽(14)，该排水槽(14)的凹陷深度大于所述环形凹槽(12)的凹陷深度，且排水槽(14)的一端与环形凹槽(12)连通，另一端延伸至工作台面(1)的边缘。
