专利号: 2020111204830
申请人: 福建中设工程咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2025-01-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

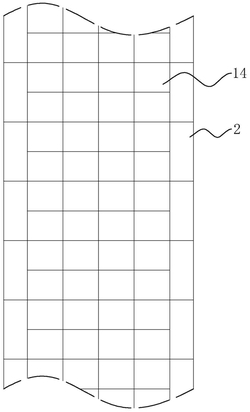

1.一种市政道路铺设结构,包括基层(1)以及设于基层(1)两侧边沿的路缘石(2),路缘石(2)沿人行道的长度方向铺设,其特征在于:所述基层(1)位于两个路缘石(2)之间铺设有矩形网框(3),矩形网框(3)包括铺设于基层(1)上的底板(4)以及竖向设置于底板(4)两长侧边边沿的长侧板(5),所述长侧板(5)抵靠于路缘石(2)的侧壁,所述底板(4)上垂直设有若干沿其长度方向均匀间隔设置的隔板(7),所述隔板(7)的两端分别与两个长侧板(5)相连,相邻的两个隔板(7)之间形成供渗水砖(14)铺设的容置槽(8),所述隔板(7)远离底板(4)的一端凸起有沿其长度方向延伸的第一弹性凸条(11);所述容置槽(8)中铺设有碎石垫层(9),所述碎石垫层(9)上铺设有粗砂层(10)进行找平,所述渗水砖(14)铺设于粗砂层(10)上,所述渗水砖(14)的上端面与第一弹性凸条(11)平齐或高于第一弹性凸条(11);所述底板(4)上均布有孔径小于粗砂的透水孔(15)。

2.根据权利要求1所述的一种市政道路铺设结构,其特征在于:相邻两个隔板(7)之间垂直插设有用于插接在渗水砖(14)两端的插接片(13)。

3.根据权利要求2所述的一种市政道路铺设结构,其特征在于:所述插接片(13)远离底板(4)的一端设有第二弹性凸条(12)。

4.根据权利要求3所述的一种市政道路铺设结构,其特征在于:所述第一弹性凸条(11)与第二弹性凸条(12)均为弹性橡胶材料。

5.根据权利要求1所述的一种市政道路铺设结构,其特征在于:所述长侧板(5)与路缘石(2)之间通过密封胶进行密封连接。

6.一种用于权利要求4所述的一种市政道路铺设结构的铺设方法,其特征在于:包括以下步骤:

步骤一:铺设路缘石(2),并进行基层(1)的整平夯实;

步骤二:安装矩形网框(3),并在相邻的隔板(7)之间铺设找平层;

步骤三:在两个隔板(7)之间的找平层上铺设渗水砖(14),相邻渗水砖(14)之间插接有插接片(13)。

7.根据权利要求6所述的一种市政道路铺设结构的铺设方法,其特征在于:步骤二中的找平层包括铺设于相邻两个隔板(7)之间的碎石垫层(9)以及铺设于碎石垫层(9)上的粗砂层(10)。

8.根据权利要求6所述的一种市政道路铺设结构的铺设方法,在步骤一中,两个路缘石(2)沿长度方向的两端通过混凝土浇筑有挡墙(6),矩形网框(3)安装于两个挡墙(6)之间。
